今天休假，在外跑了一整天
既使休假，依然行程滿滿~XD
途中路過電鍍廠順便問問看我的貨好了沒
結果居然好了，比預定日早兩天！
馬上衝回家拿出相機~戴上手套
準備來邊拍邊組裝了！

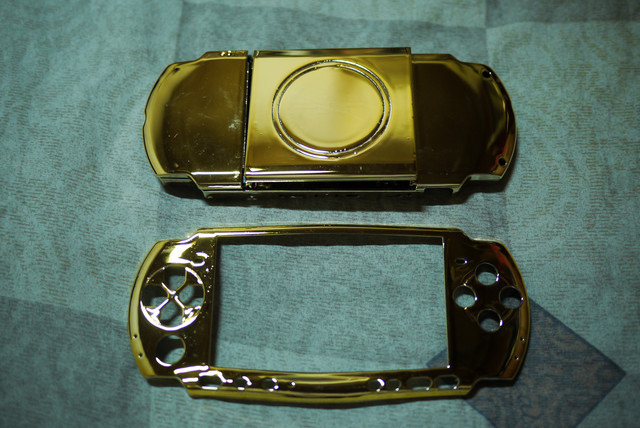

首先來看看本日主角~
金光閃閃，瑞氣千條！
但是這次最不滿意的地方是...
我的上蓋居然變形了！
照片上可以明顯看出上蓋的下方整個扭曲...
事後想說算了~要對方賠...可能也不好陪~
首先先把光碟機組裝回去

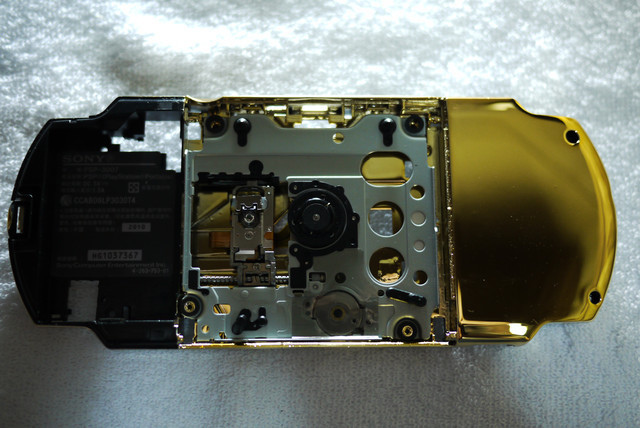

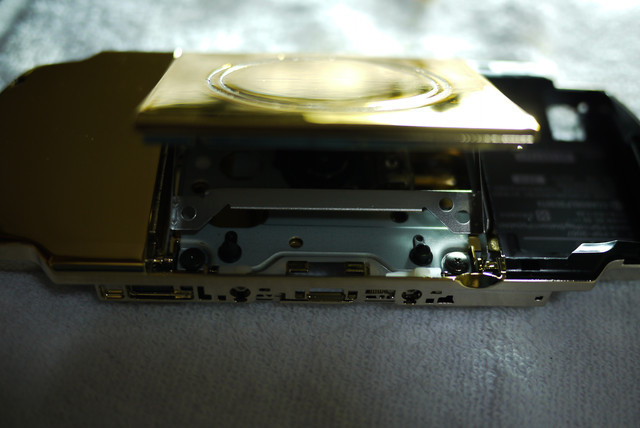

再來安裝UMD外蓋&支架

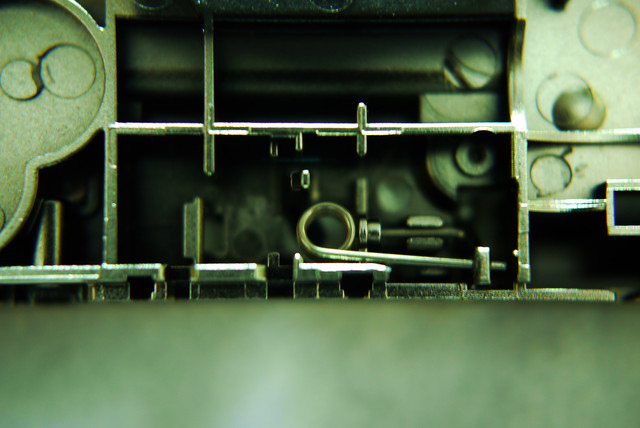

當然背面的固定插銷也不能忘記囉！

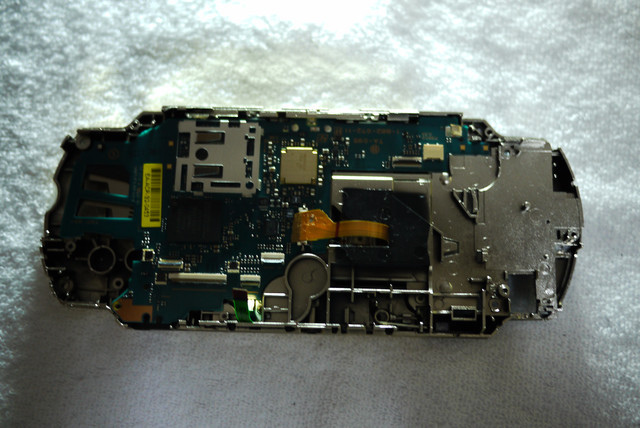

之後安裝主機板

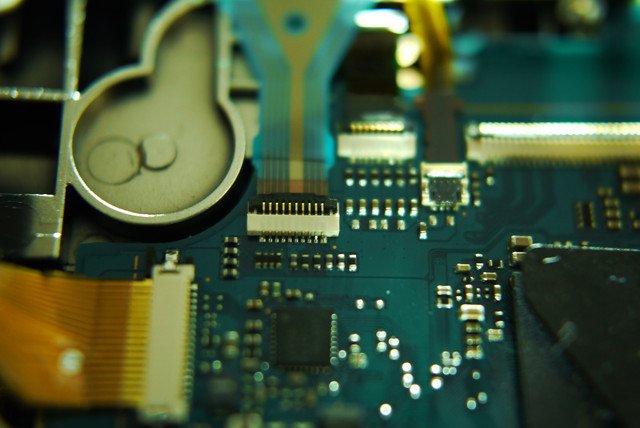

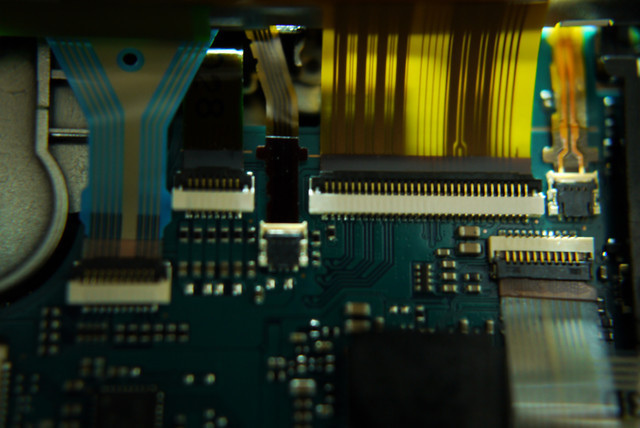

然後安裝上光碟機的排線~

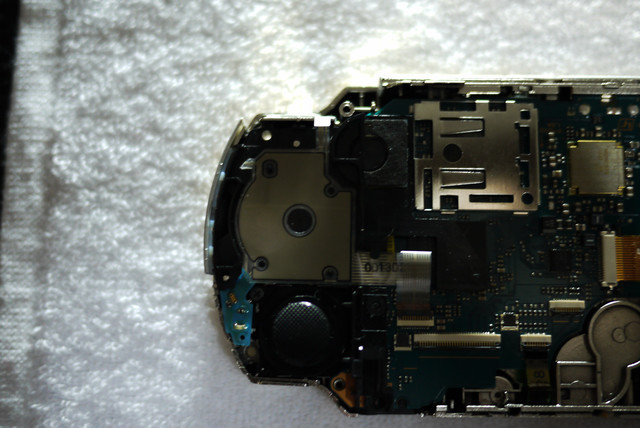

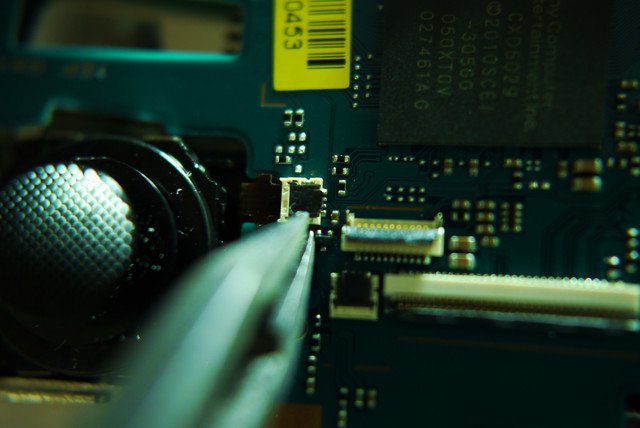

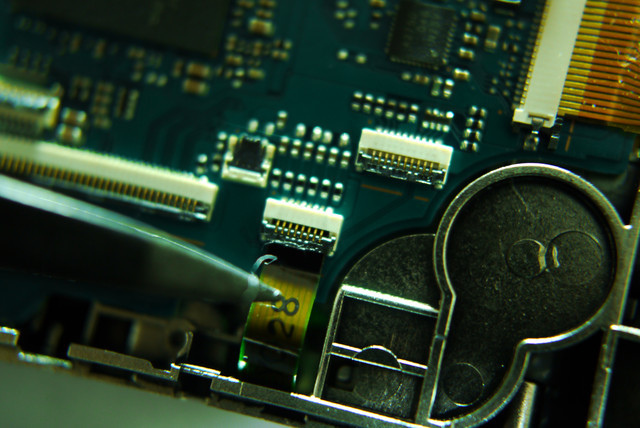

再裝上類比搖桿的排線~
由於這些排線都很小，徒手難安裝
所以使用鑷子會比較順手一點

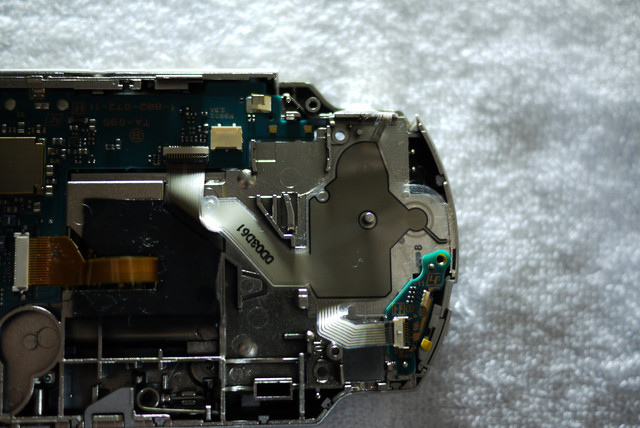

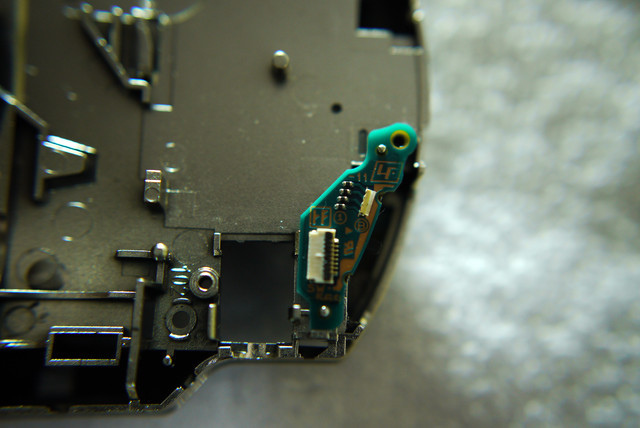

這一塊是開關的電路板~

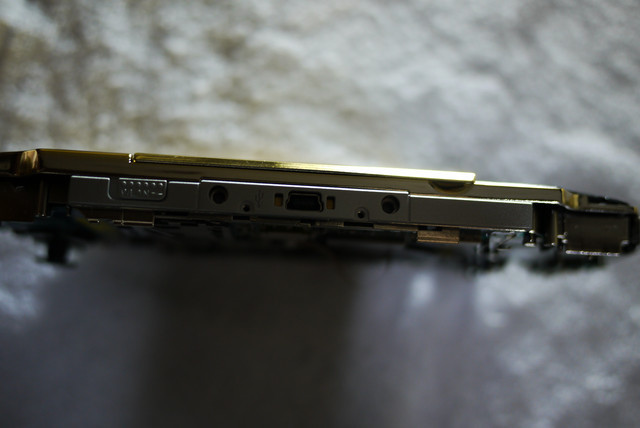

別忘了裝上側邊飾條~
上面的飾條也可以先裝上了~
接著放上按鍵軟排片~

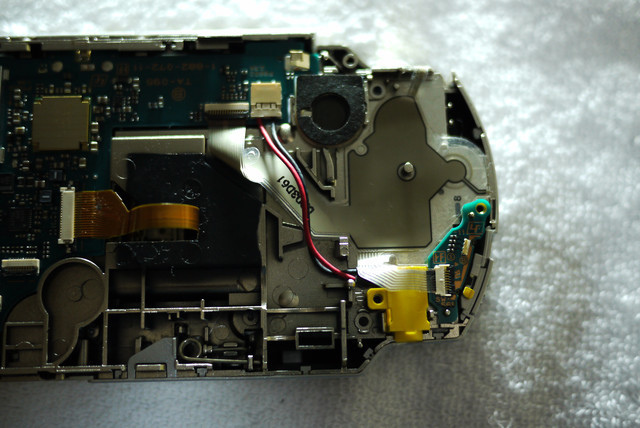

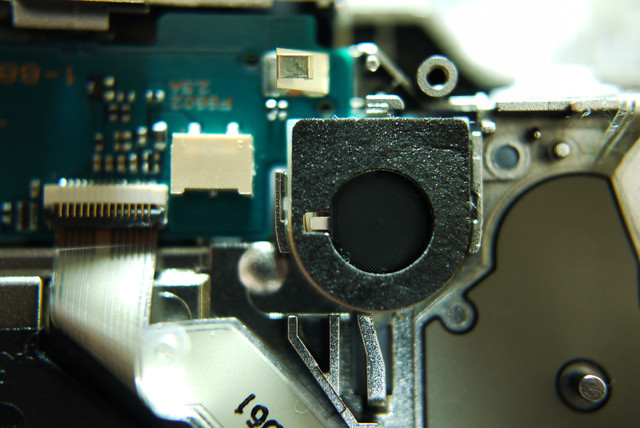

當然，小型揚聲器也不忘裝上，不然玩遊戲都沒聲音了~XD
AC接頭！
左邊的記憶卡外蓋，以及方向鍵軟排~
然後再裝上L&R按鍵
接下來就是稍有難度的了~

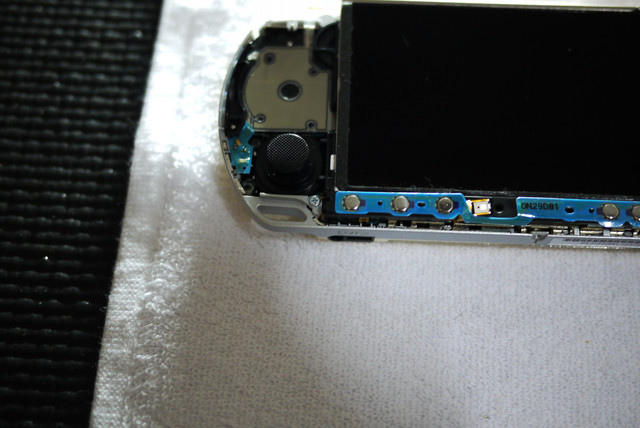

螢幕下方的那排按鍵的排線真是不太好裝...
當然螢幕也不好裝...
因為要一手拿著螢幕，一手用鑷子把排線插入

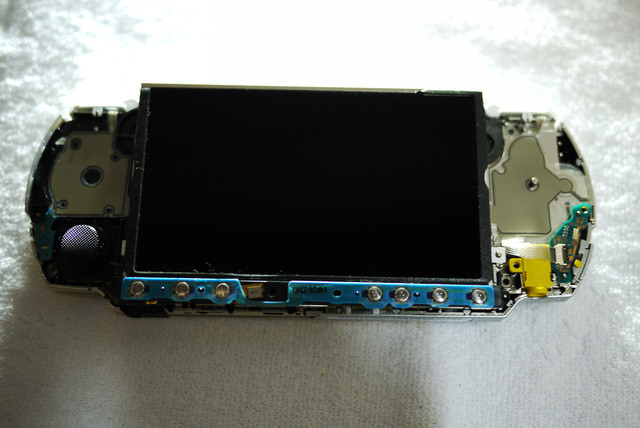

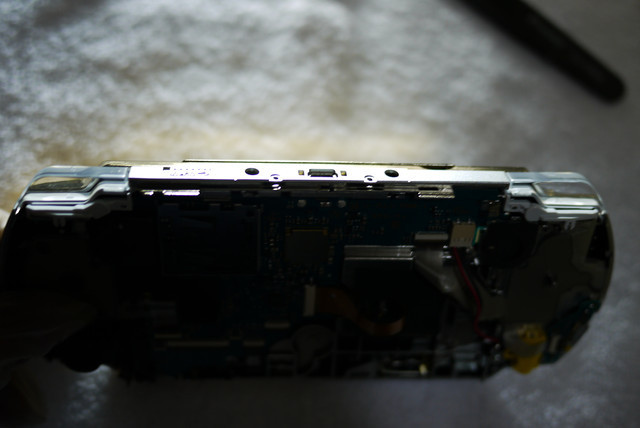

終於全部組裝完畢了~只剩上蓋部份了...

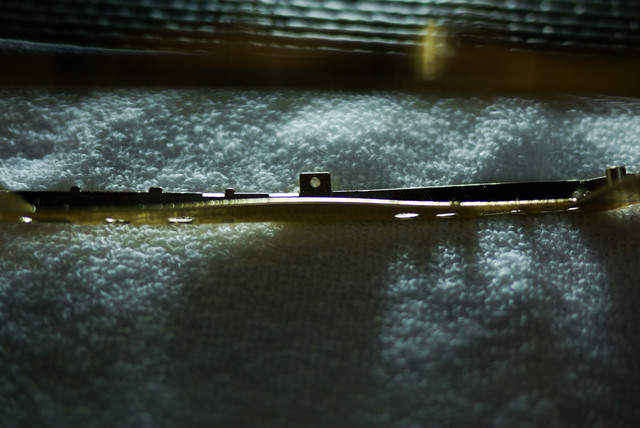

吊飾側條也可以在此裝上並鎖螺絲了~

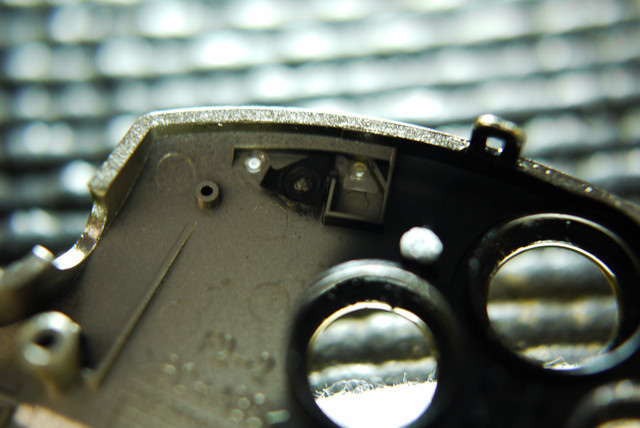

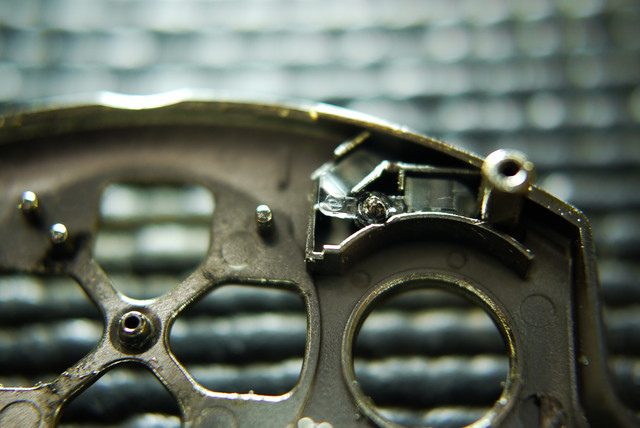

接著就把導光元件重新放入上蓋內，並用模型膠加以固定

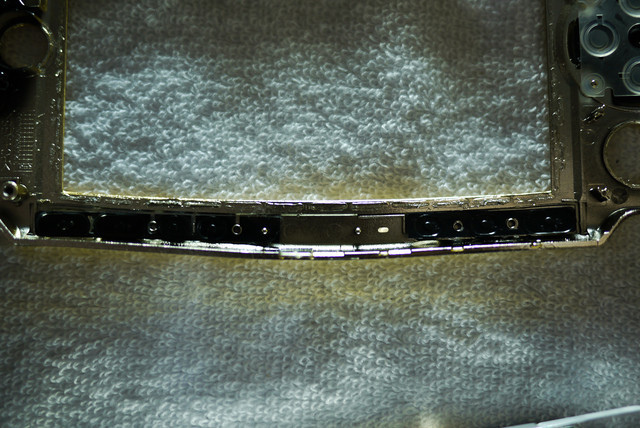

從以上幾張照片就可以看出來變形的多慘了...
接著是放入螢幕的壓克力板~
不過這一段實在是大工程，所以沒有拍照
只以口述方式解說
螢幕上下邊緣都有變形跡象
但是下緣比較嚴重...XD
所以壓克力板放上去後
原本打算以3秒膠固定
但是想了一下...慢工粗細活
怕3秒膠的刺激性會對電鍍產生化學變化
所以最後以AB膠來固定
先在上蓋上緣塗上AB膠後
壓克力放上去後，用雙手施力將變形部分修正
並貼合於壓克力上，然後就這樣雙手抓著上蓋等...等...等...
終於上緣部分被我強制性的修正回來了
但是下緣部分就很慘了~難以修正...
只好...青菜啦！不管這麼多了~XD

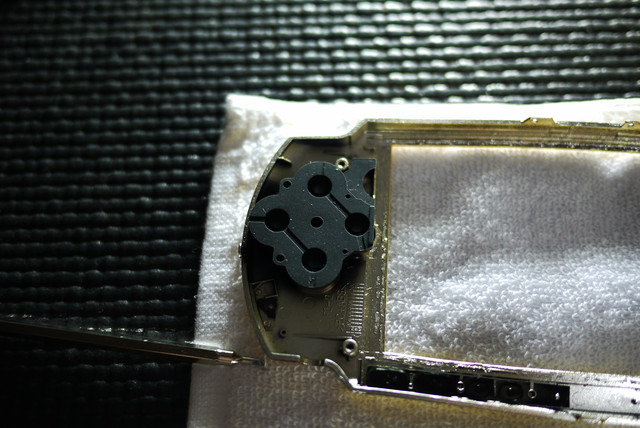

繼續下一步驟，放上方向鍵&操作鍵等相關零件

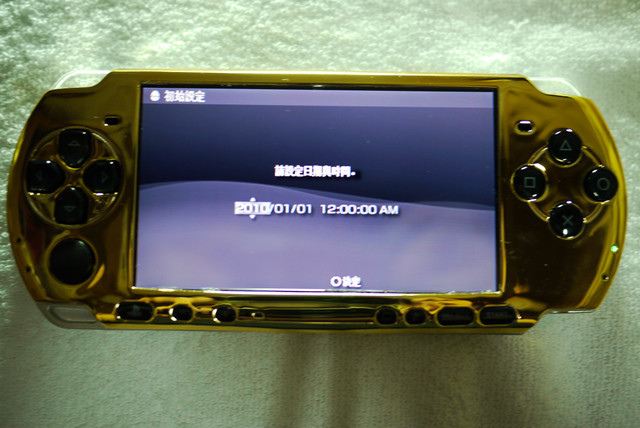

鎖上上蓋並開機測試~
第一次覺得啟動電源至等待畫面出現的這段期間竟是如此漫長?!
不過看到畫面跟聲音都出現時~整個就是感動到快哭了~
我想這也是種成就吧...

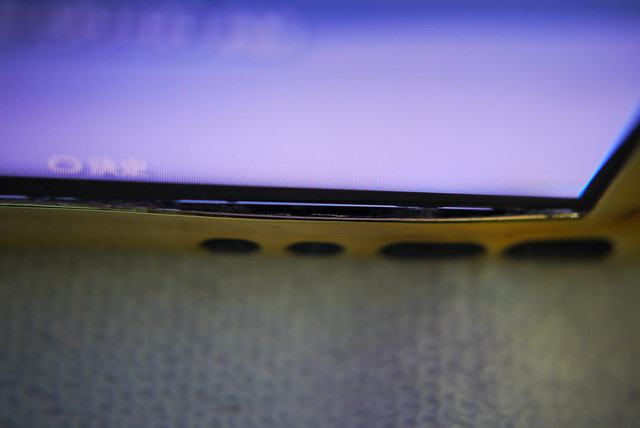

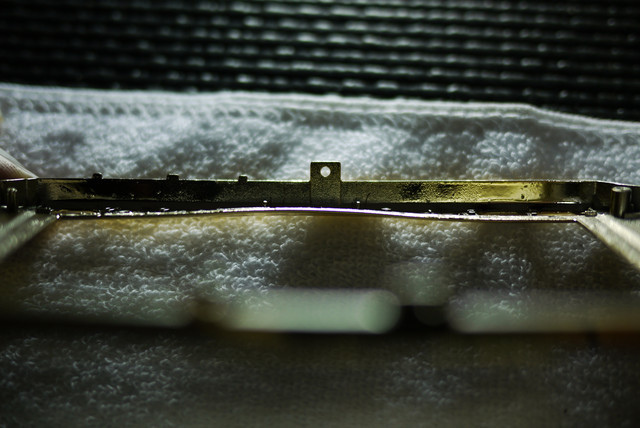

這就是難以修正的地方...
上緣只是稍微往上的延展性變形
所以施力壓回來就可以了
下緣則是往下的延展性變形之外
還給我整個外翻!!!
這樣我就很難搞了.....

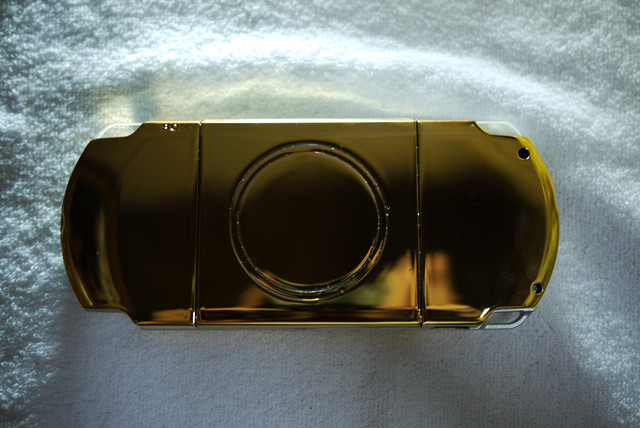

背面來一張，亮晶晶的！
到底有多亮，下一張照片見真章！
