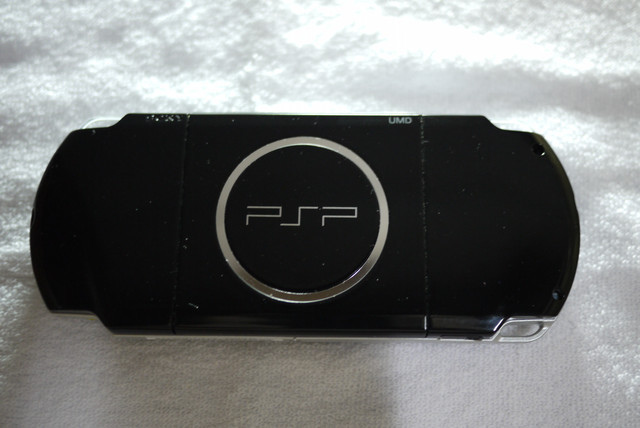

今天弄到了一台二手的PSP
當下念頭就是想把它給分屍了~XD

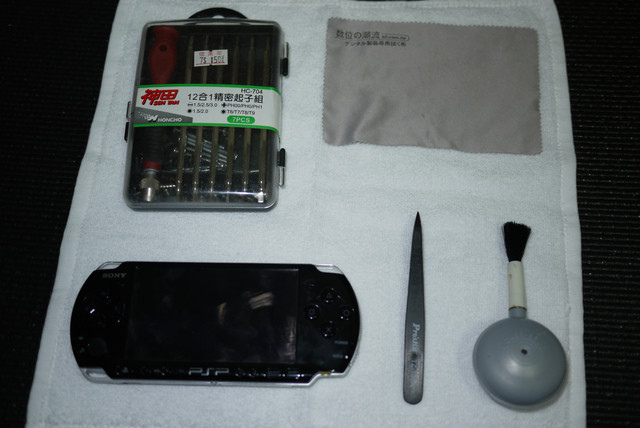

準備的工具不多，螺絲起子組，拭鏡布，鑷子，吹球(除塵用)，PSP
PSP要拆上蓋很簡單，只需要七顆螺絲！

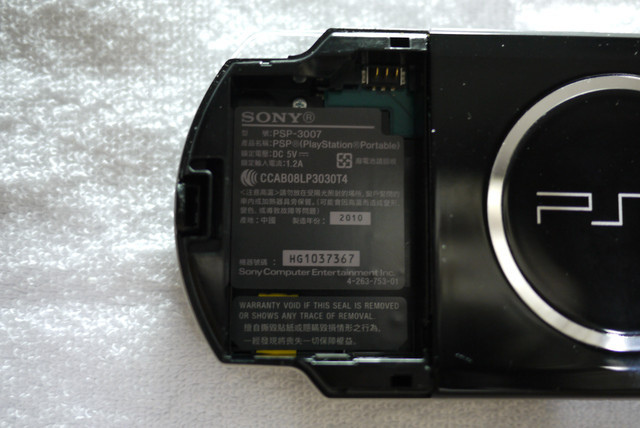

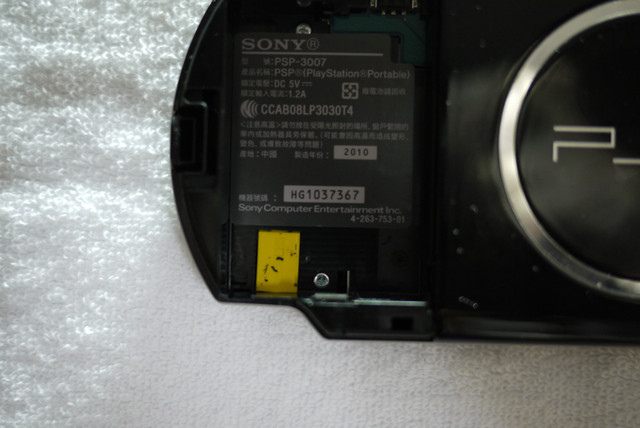

首先是電池室內的兩顆，其中一顆被保固貼紙貼住了，撕掉保固貼紙等於放棄原廠保固唷！

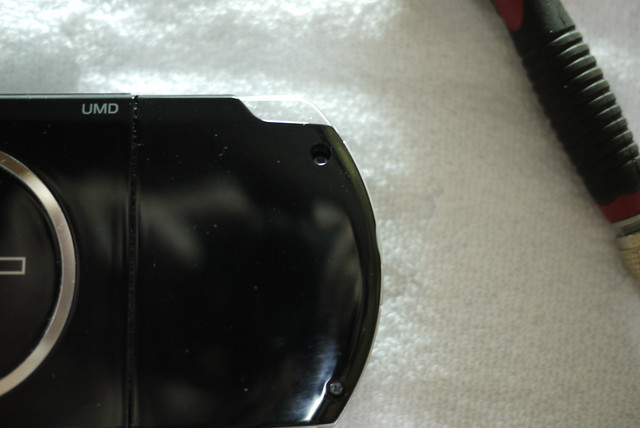

右側也一樣有兩顆~

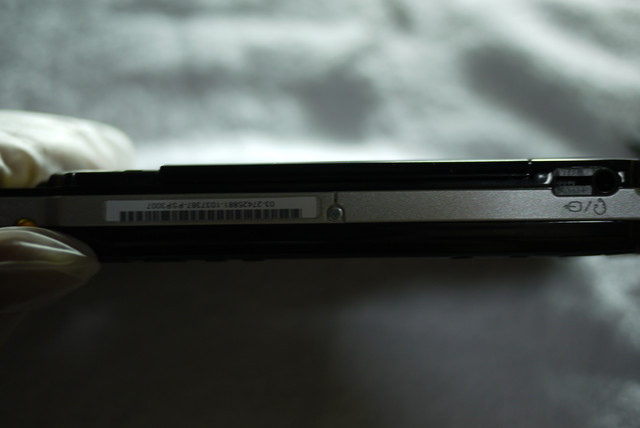

底部一顆

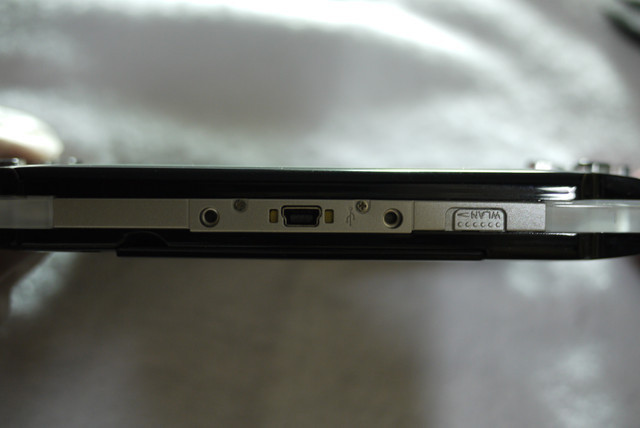

頂部兩顆
全部拆卸下來之後，不意外，上蓋就分離囉！
接下來要拆上蓋螢幕的透明板

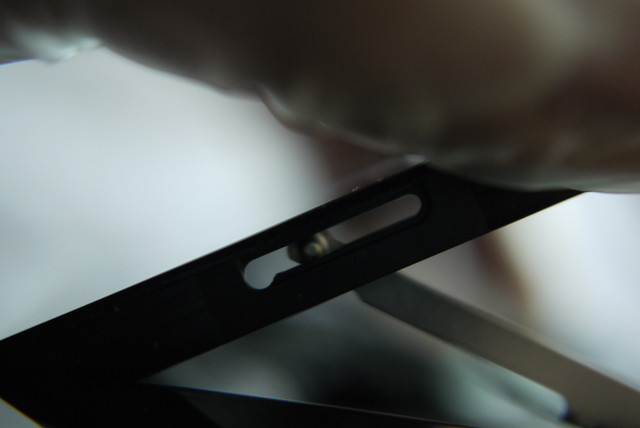

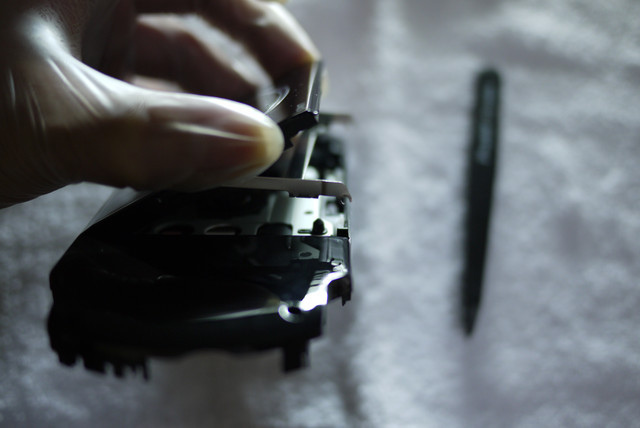

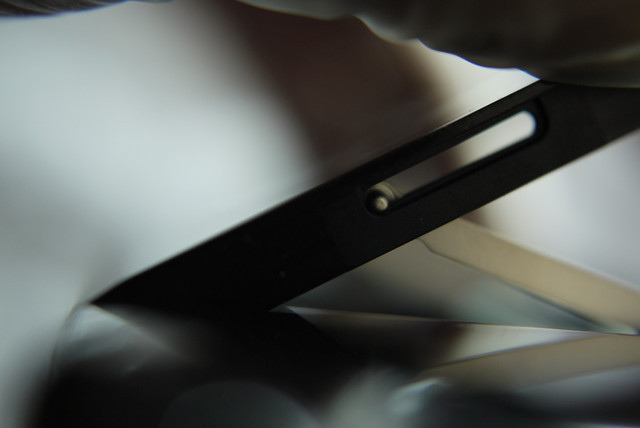

這板子跟上蓋是黏住的，需要用扁平的東西來慢慢的掀開
我個人是用小支的一字起子...

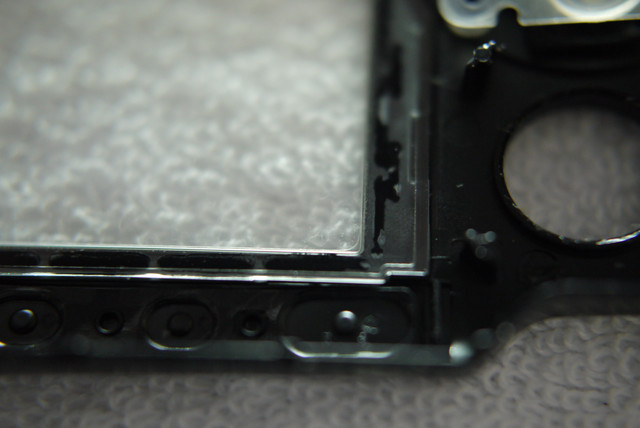

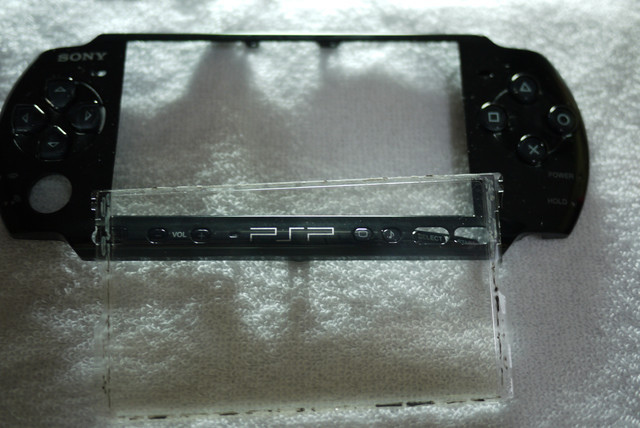

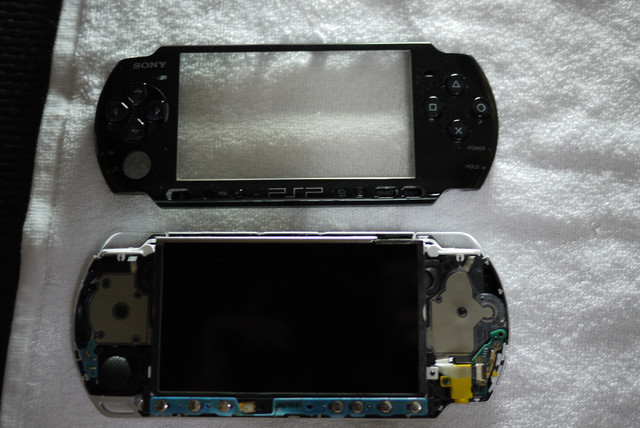

這是拆卸下來的樣貌，可以明顯看見四周有已乾的膠殘留著

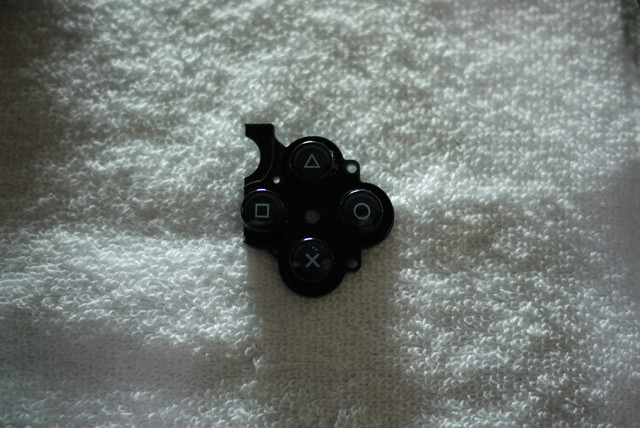

右手邊的操作鍵非常的好拆

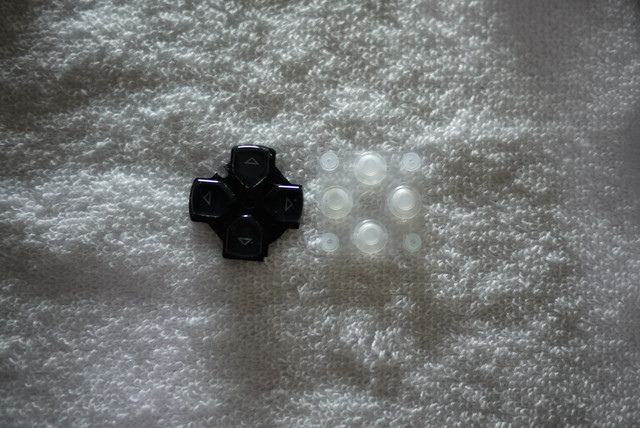

左手邊的方向鍵也沒啥難度
下方的一些功能鍵~也是輕鬆拆

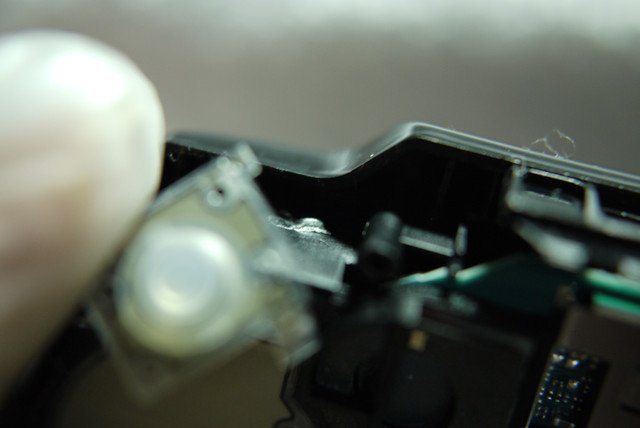

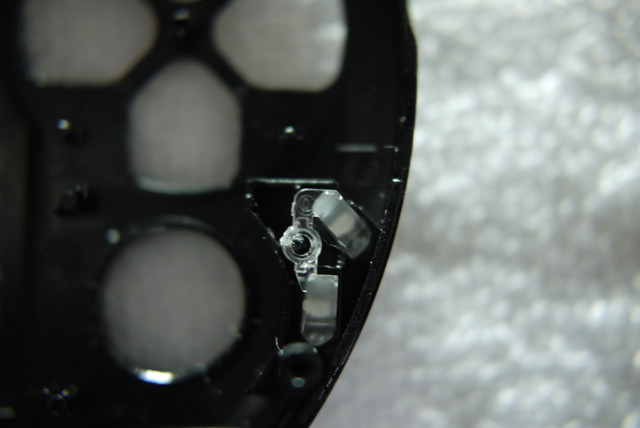

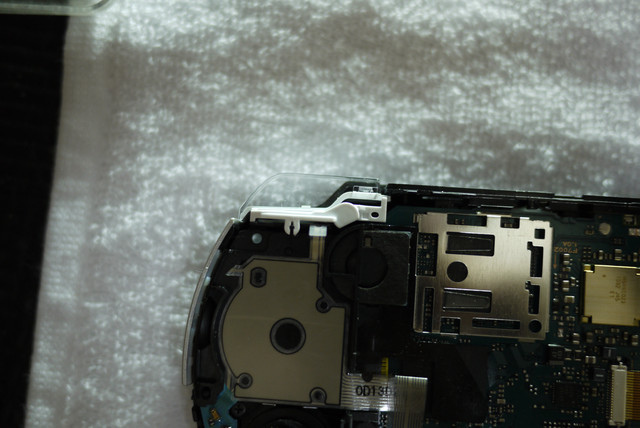

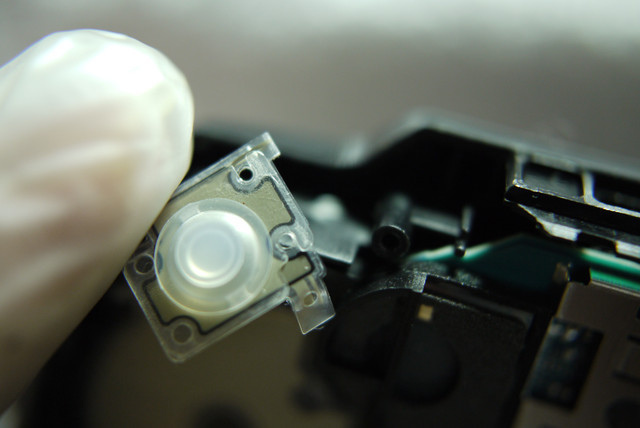

稍有難度的地方來了...導光元件！

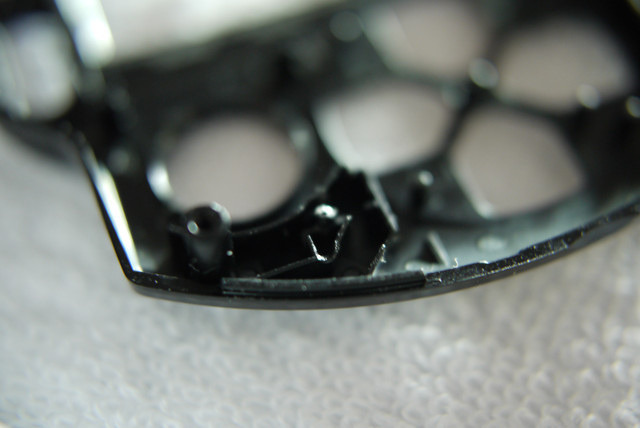

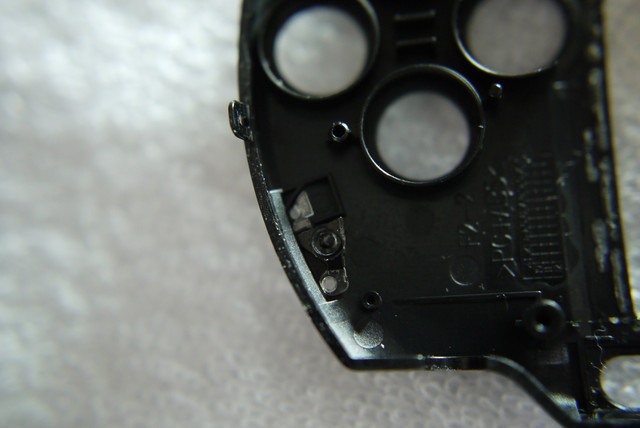

施力不當的結果...上蓋內部有點變形，反正是內部...看不到！
另外一邊也有導光元件，也是不太好拆...

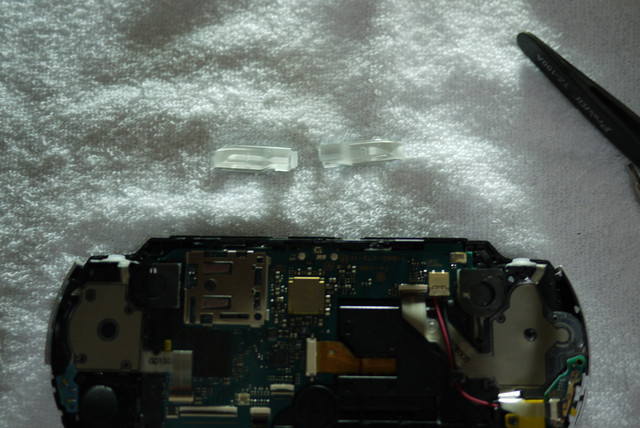

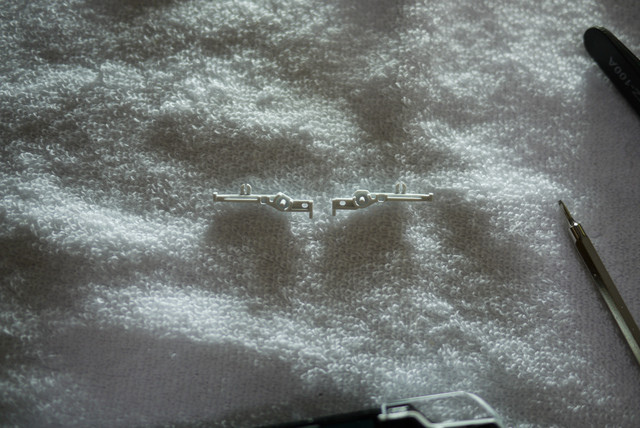

兩組小零件排排站！

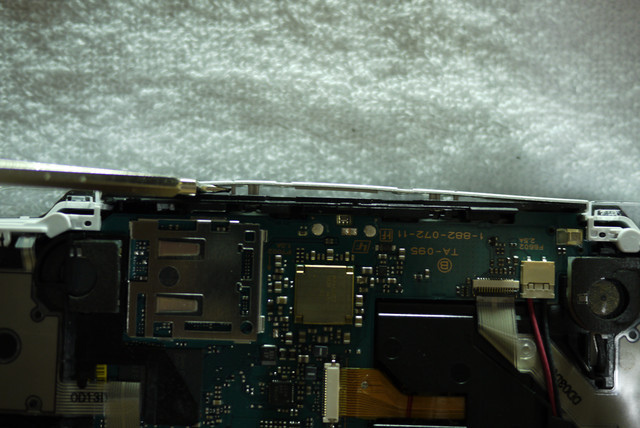

再來用一字稍微掀開螢幕旁的卡榫，如上面兩張圖示...
因為我們接下來要拆面板！

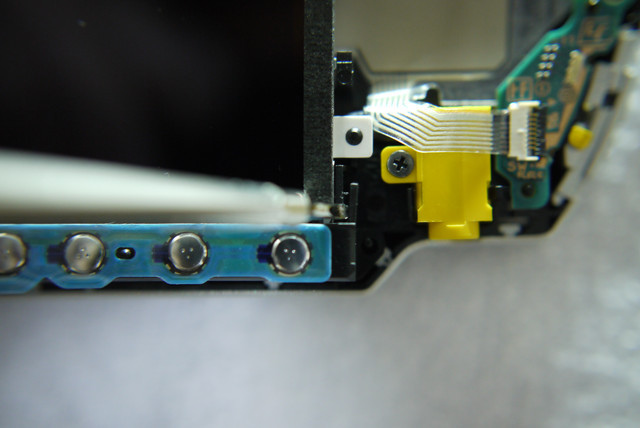

左邊這邊也有個卡榫，但是怎用就是拆不下來~???
後來發現是被螺絲鎖住了...所以要先拆螺絲，才可以唷！
螢幕上掀後，千萬不要直接拔起來，內部可是有玄機的！
看到沒有?!

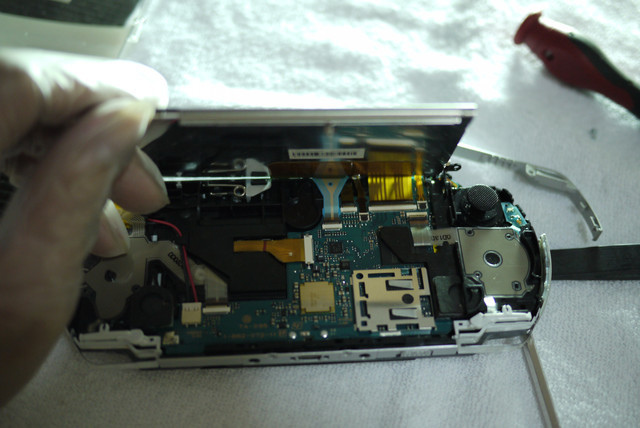

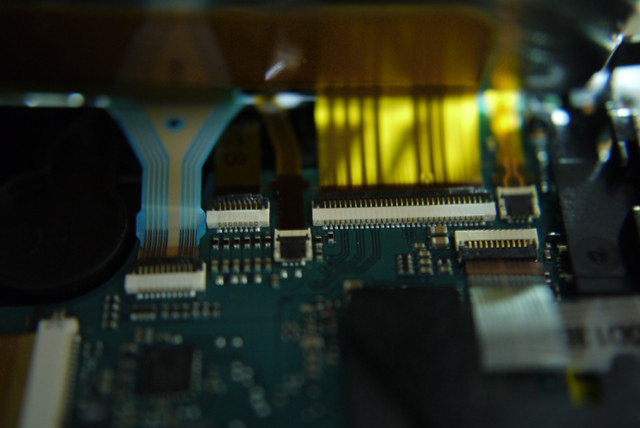

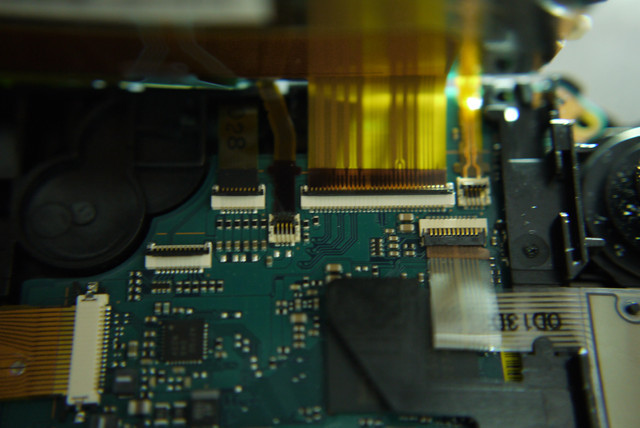

一堆排線呀！！！

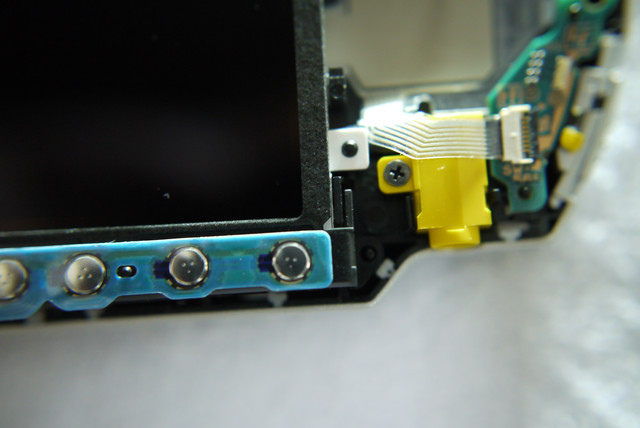

每個排線座都有壓扣設計
PS3常在拆的我，當然不會直接笨笨的去扯排線...

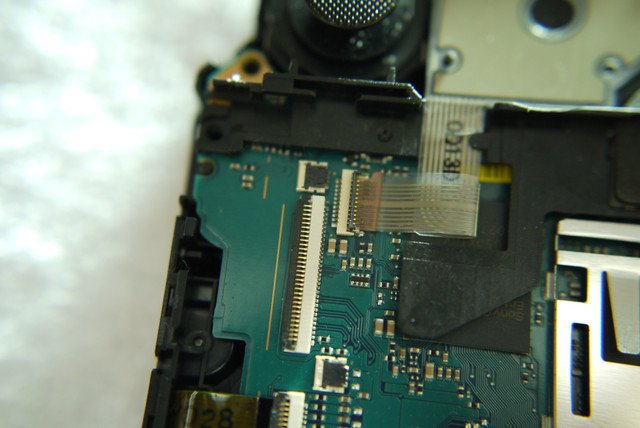

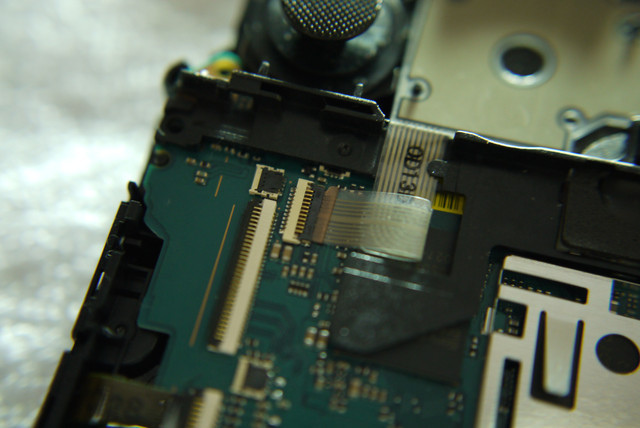

把所有壓扣掀起來就可以輕鬆把排線抽離囉！

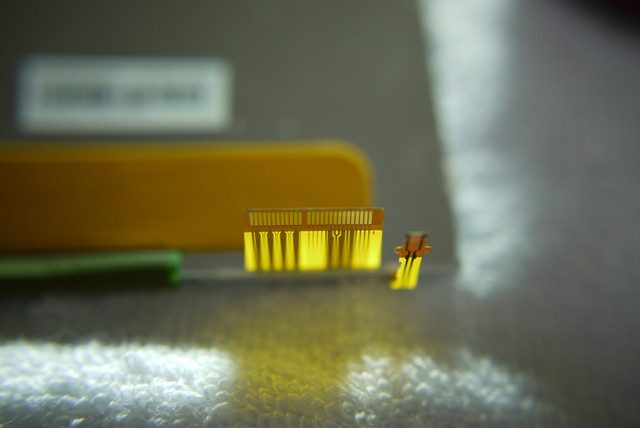

這是面板的排線特寫

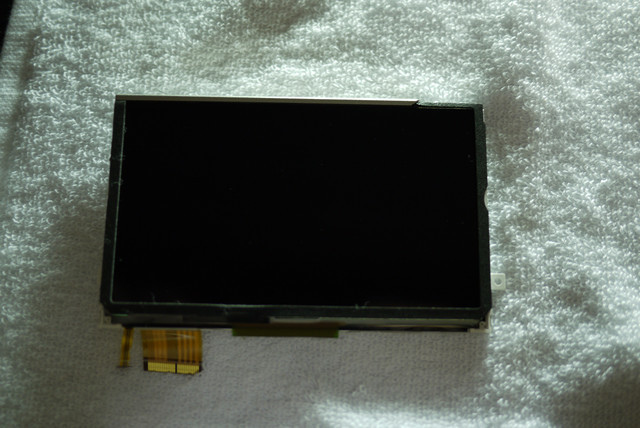

面板獨照一張~

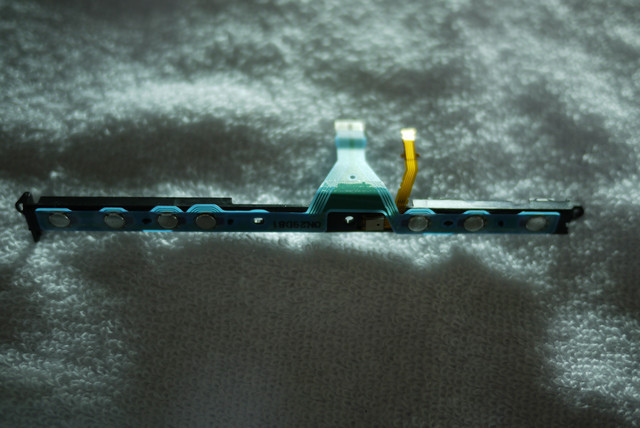

下方功能鍵獨照一張

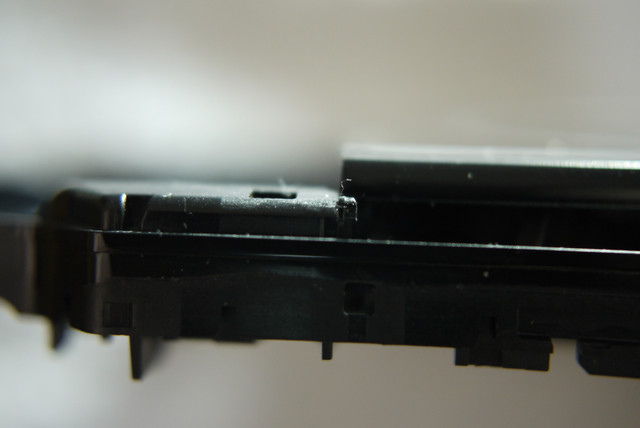

再來拆除頂端的飾條
也是用一字去掀~

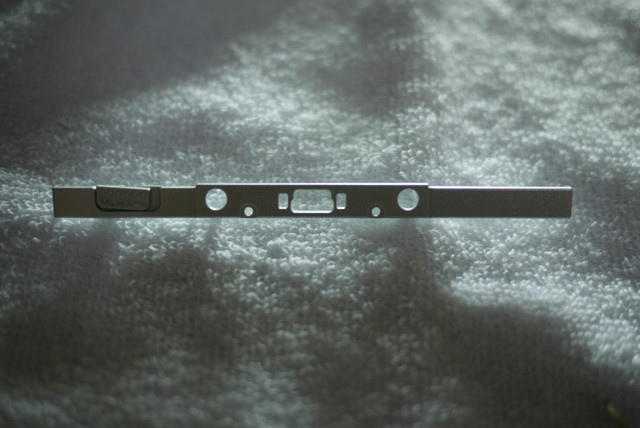

頂端飾條獨照！
接下來準備拆L&R鍵

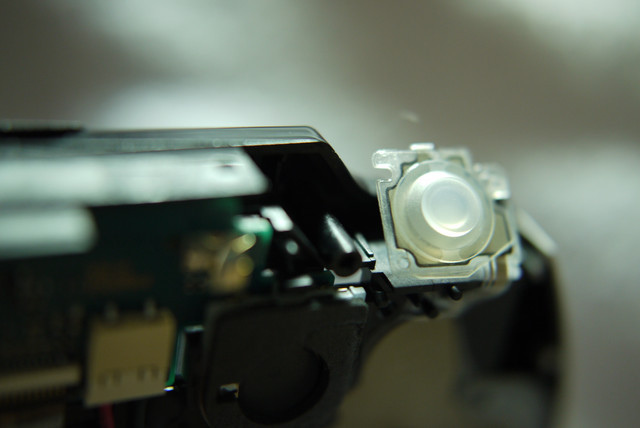

先把照片上的白色小零件拆下來
這是兩邊都拆下來的樣子~
L&R鍵也可以輕鬆拿下了
再來準備拆L&R的薄膜電路...
這邊要注意的是電路都是黏在殼上面的
所以需要靠工具來慢慢掀起來
上面這張就可以看到膠痕
這張則是電路被拿下的狀態
再來把排線都移除，準備要把左半邊都拆解下來了
拆解完畢！
連同電路一起下來

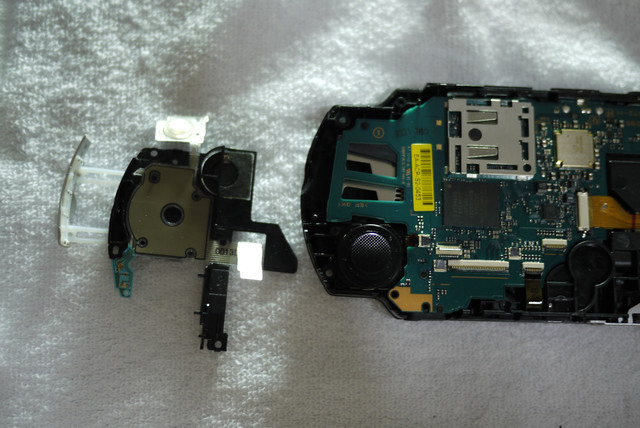

再來拆右邊...
一樣解除扣具
就可以順利的把排線拆下來了

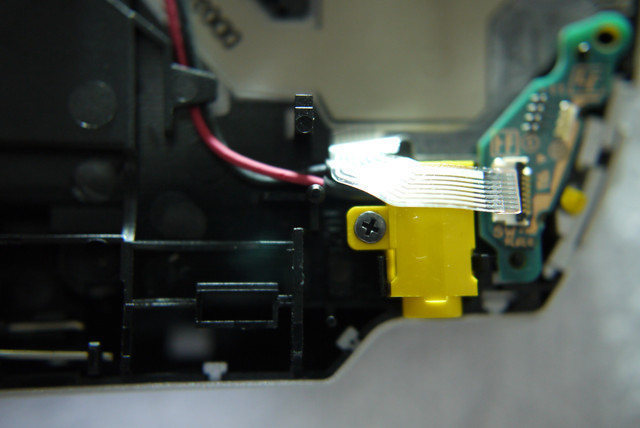

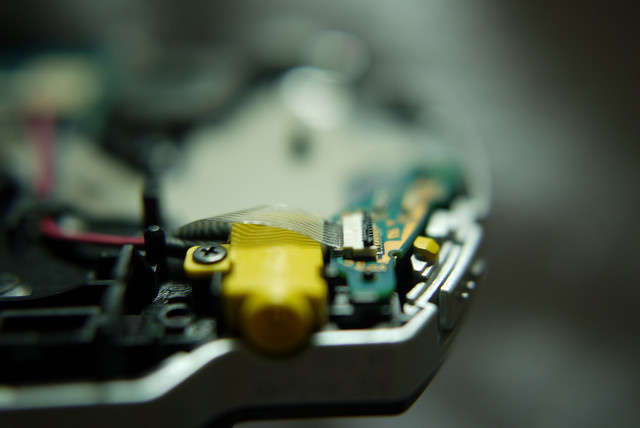

拆下排線後先拆電源孔，把唯一的螺絲鬆解
再把連接到電路板的PIN頭移除

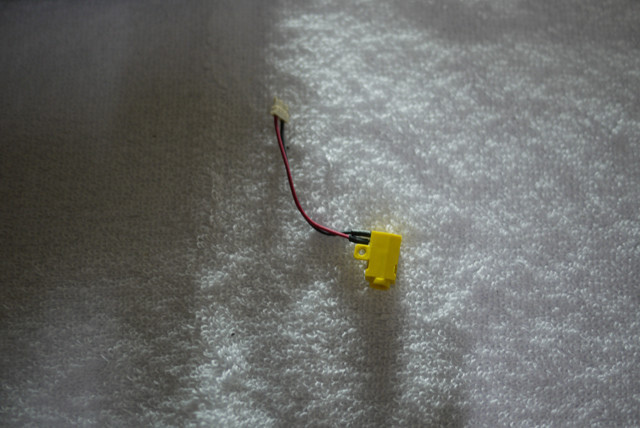

電源孔獨照一張！

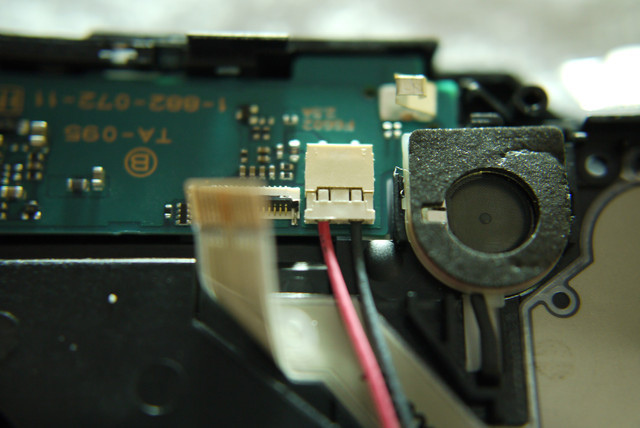

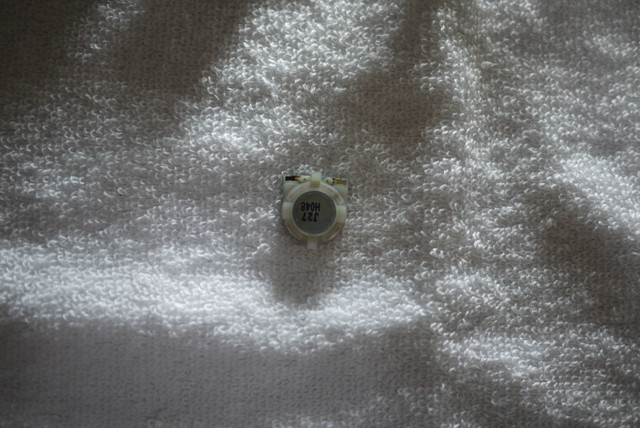

接下來把揚聲器也移除
非常的小一顆喇叭~

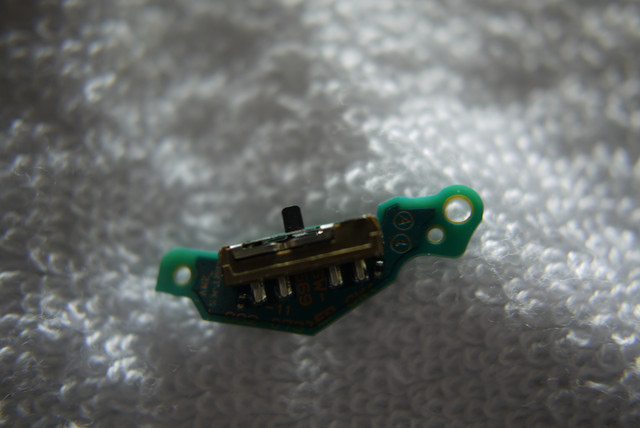

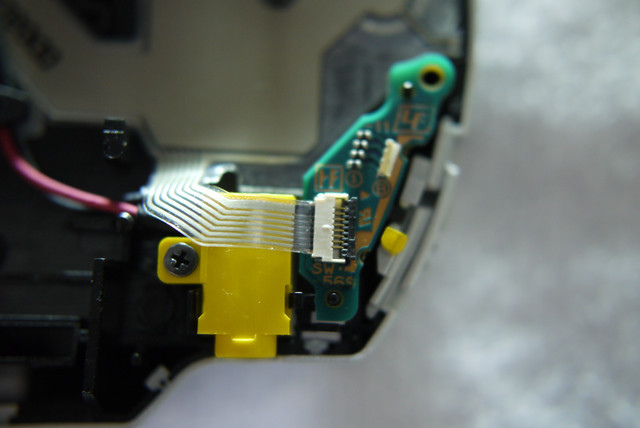

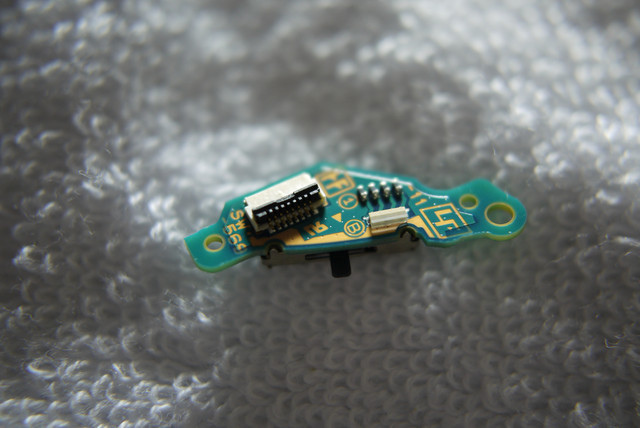

電源開關電路板也可以順利移除了~

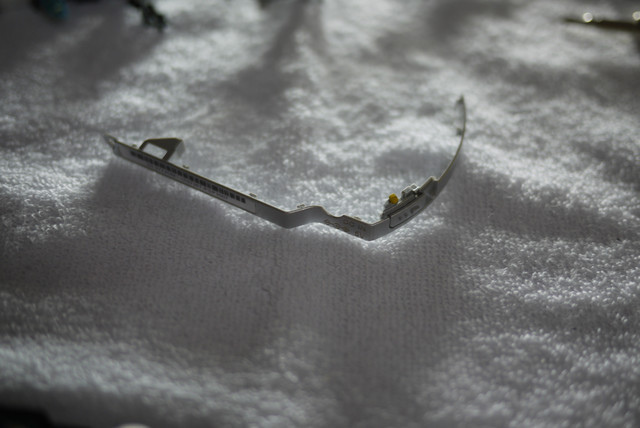

右側飾條

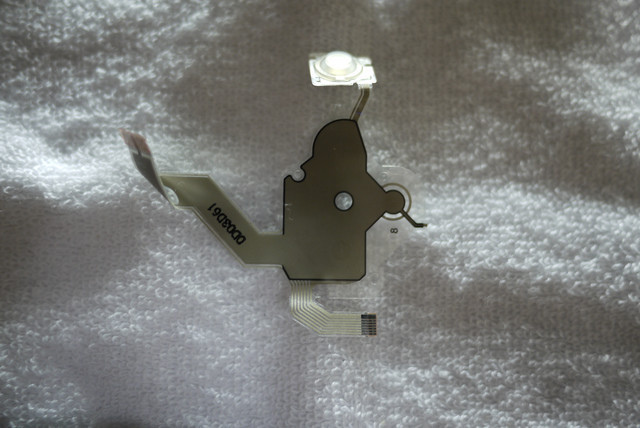

右側薄膜電路
這一片不好拆...因為黏了大半部在殼上

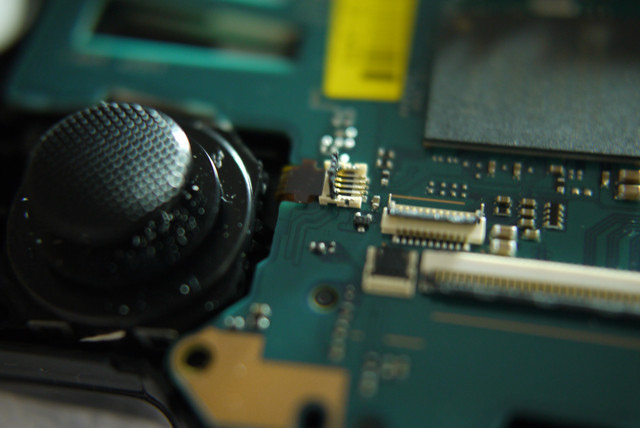

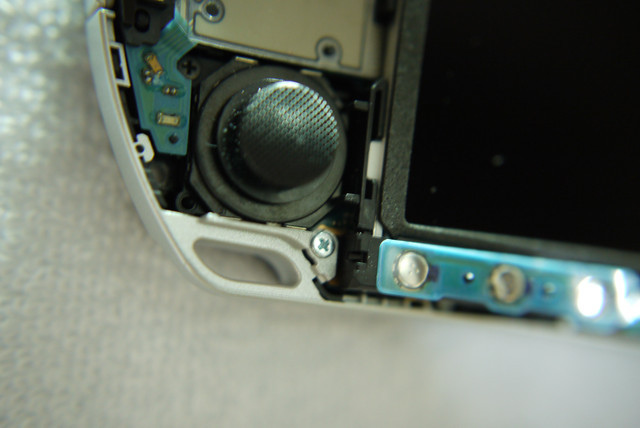

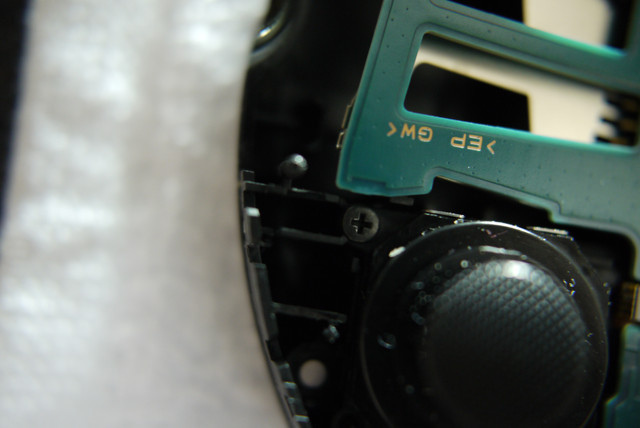

再來移除類比方向鍵上面的螺絲
然後移除排線...

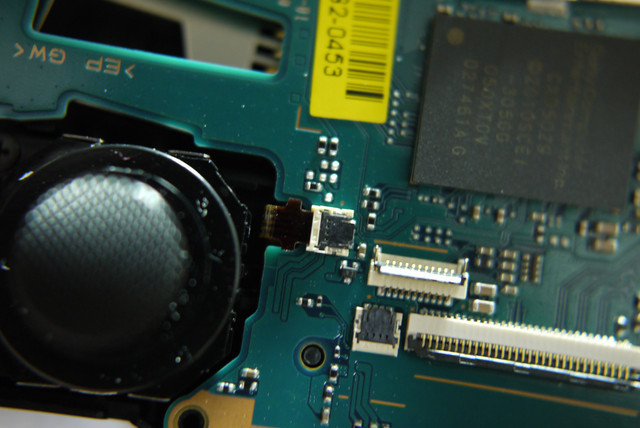

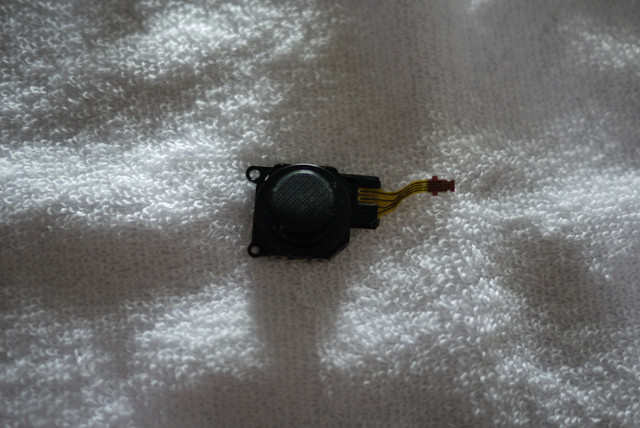

類比搖桿就下來囉！

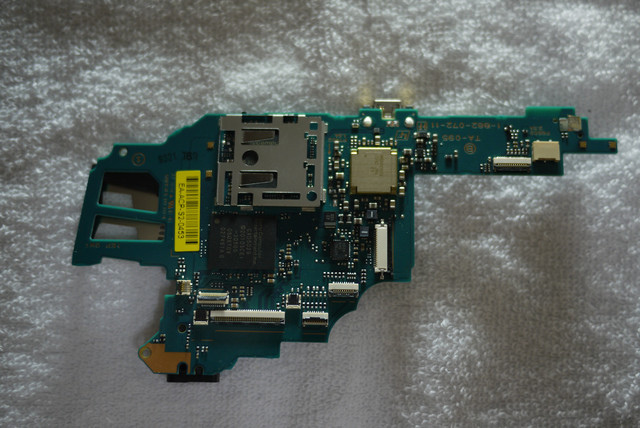

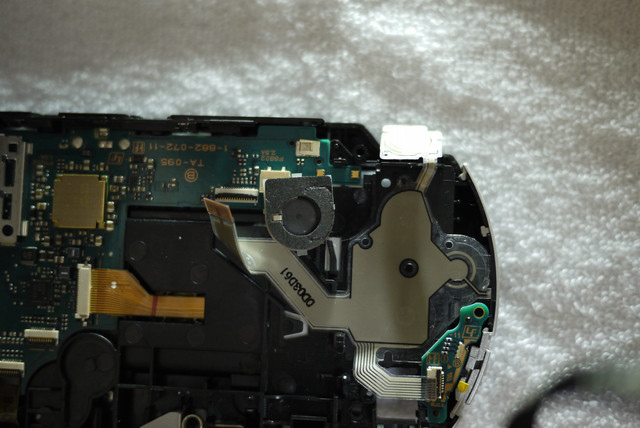

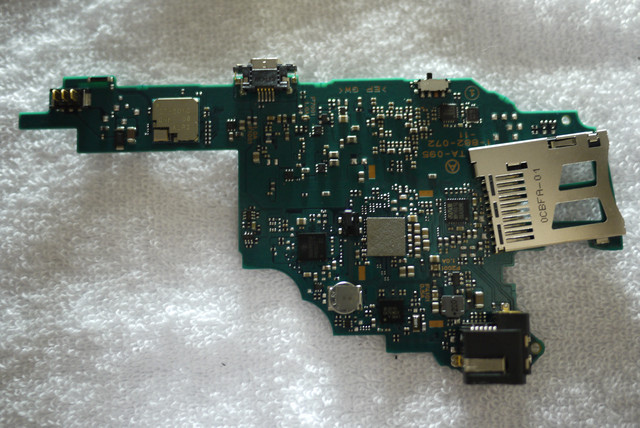

排線全部移除之後，相對的，電路板也能下來了！

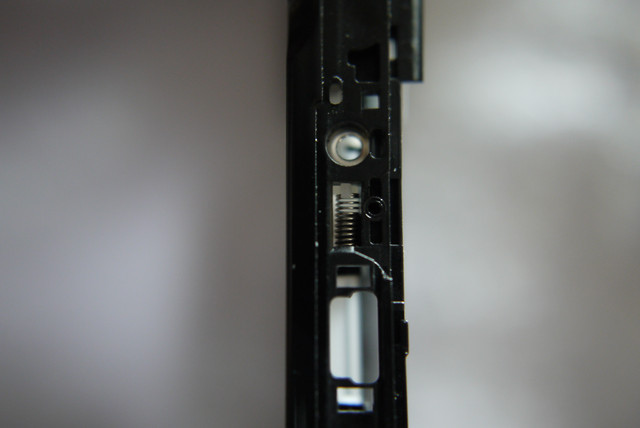

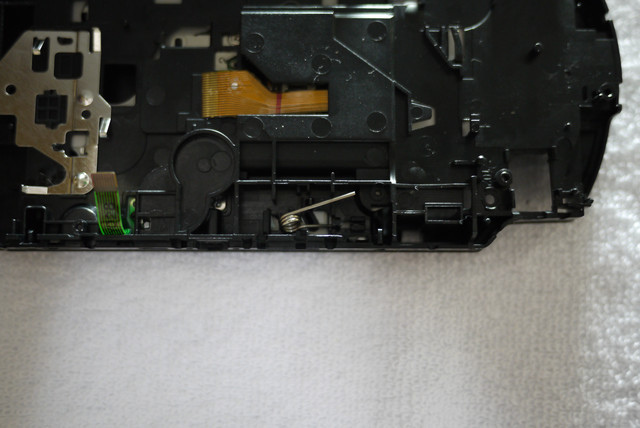

再來用尖的物品，插入彈簧的圓圈內，向左移動，就可以移除彈簧
再來準備拆UMD支架，先用點力氣將之下上端移除，看照片應該可以看出它是扣入式的
下端則是把支架滑到最底，在向外推出
照片上明顯看出底部溝槽的洞比較大

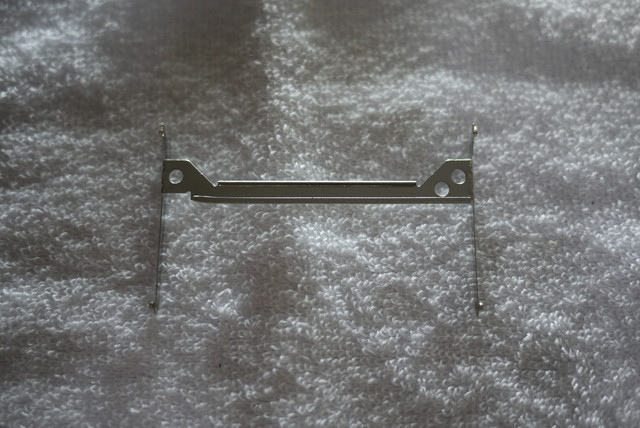

支架順利拆下來囉！
接下來由於UMD背蓋跟PSP下蓋是靠卡榫卡入的
所以需要花點力氣將下蓋與UMD背蓋分離
這樣就能順利看到光碟機全貌了！

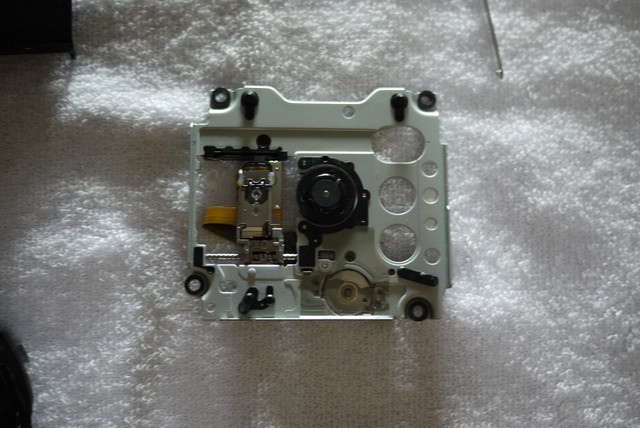

把固定的四顆螺絲拆解後，光碟機也能順利拿出來囉！
下蓋內部的小零件別忘了也要拆下...

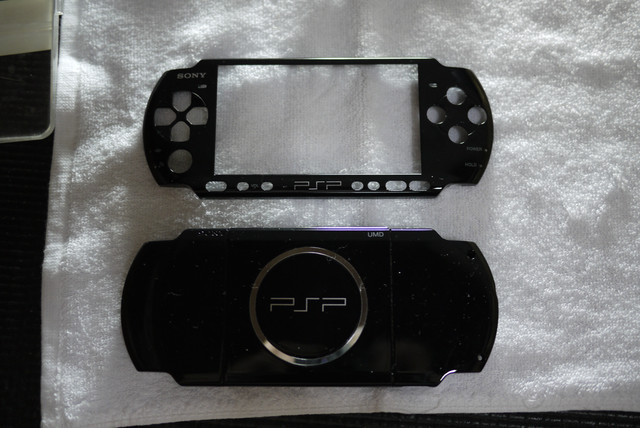

這樣PSP的上下蓋就完整呈現在面前囉！
