通常有關PS3的東西,開箱文發表完之後
緊接而來的就是拆解文~XD
巡覽的拆解很簡單,後面只有四個螺絲而已...
卸除螺絲後不要很開心的就整個打開,要小心翼翼的~
因為通常都會有排線需要您拆除...

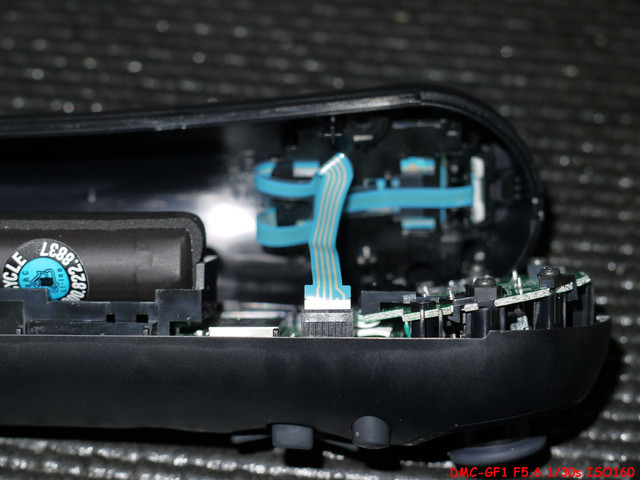

這條就是L1&L2的排線
請直接垂直拔起即可將排線分離

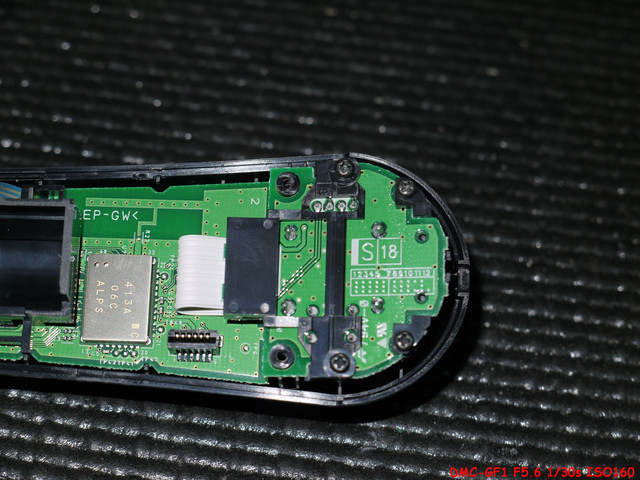

接下來上面兩張圖可以清楚的看到共有五個螺絲
這五個螺絲也請直接卸除

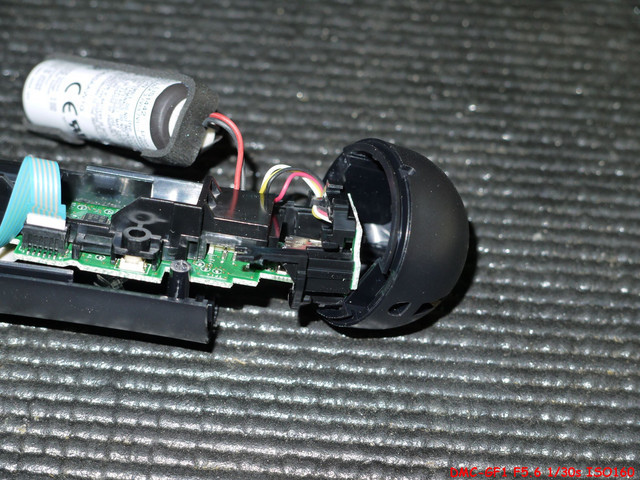

卸除後尾端就可以輕鬆分離了~

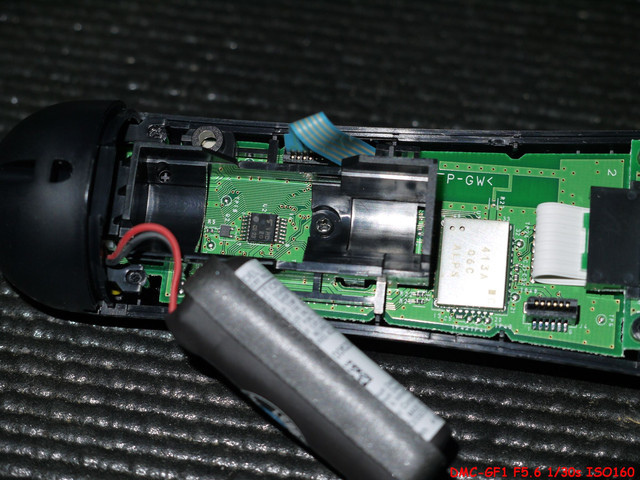

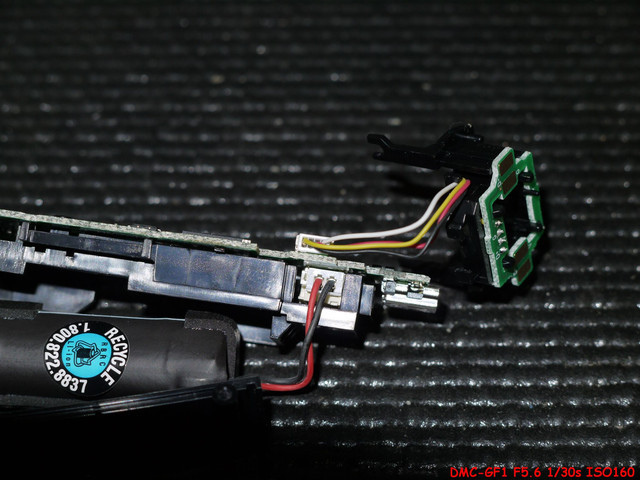

這邊值得一提的是...充電部分居然改用PIN頭~表示可以直接方便維修更換零件?!

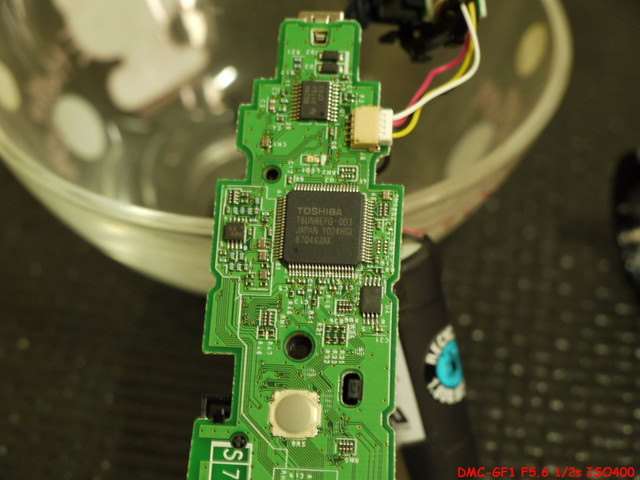

整個電路板上面的晶片我只看得懂東芝的...
接下來正面部分的按鍵都可以很簡單的取下

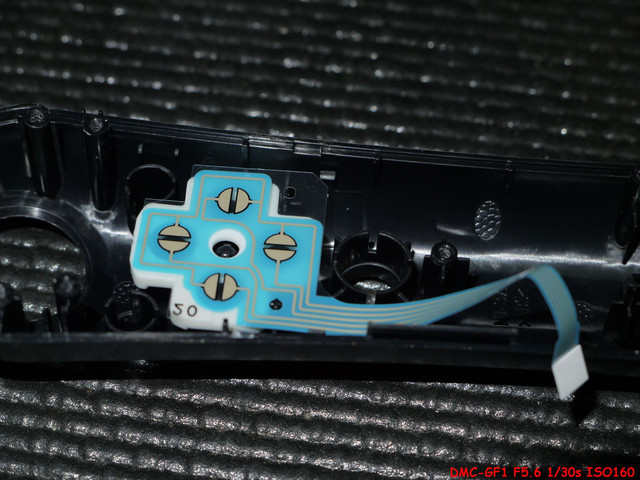

這邊特別為十字鍵的軟性電路板拍了張特寫照

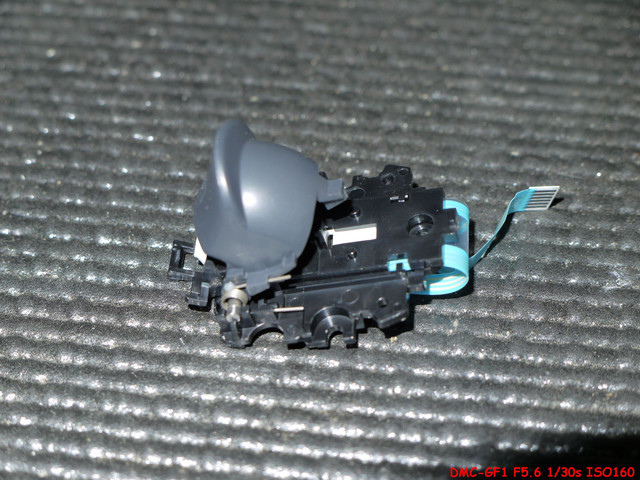

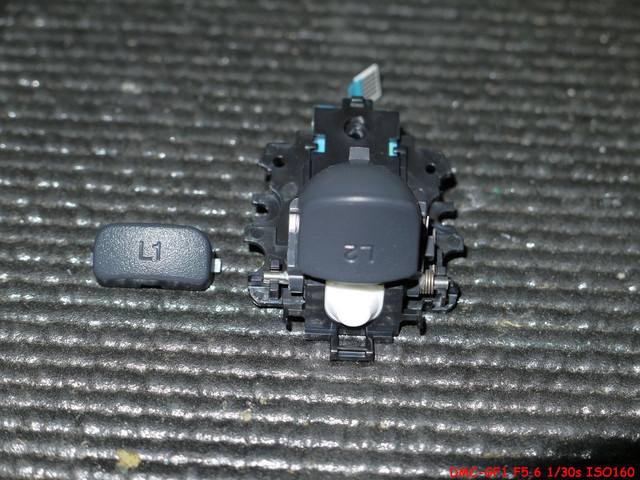

後面的L1&L2也不難拆下~給大家一個大方向原則~拆解時最重要的就是細心!
換個角度再來一張~用單眼拍的效果就是比手機好~
可惜一直會手晃...

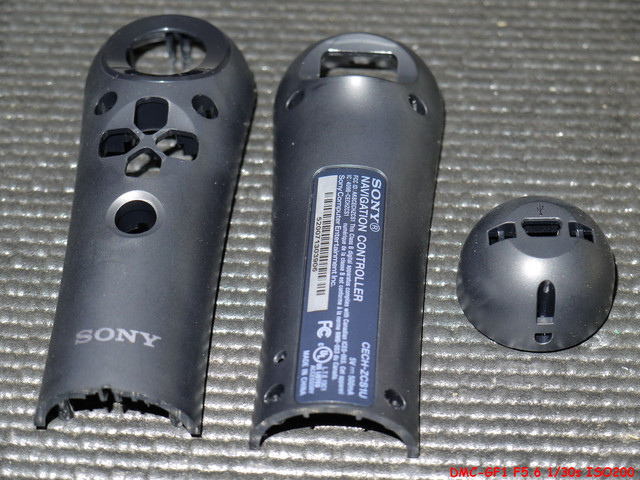

最後就把這外殼三零件排排站拍個照當作結尾吧!
