曾經有位客人說過一句話，真是令我餘音繞樑
唯有破壞，才有創新！
任何的創新都是需要經過一番破壞的...
秉持這個不變的理念，我把歪腦筋動到了PS3上
首先我先上網查了一些先烈勇者的拆解資料
擬定計劃，沙盤推演~

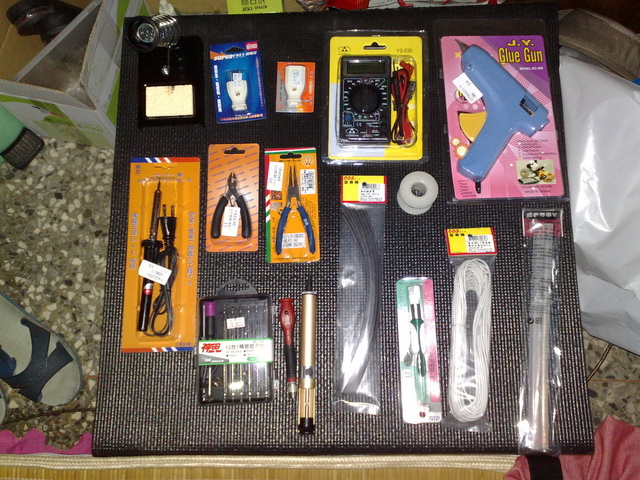

準備了一些工具：三用電表，烙鐵， 斜口鉗，軟毛刷，螺絲起子...等
還有一些材料：RCA母座*6，光纖轉接座*1，插頭插座各1，散熱膏...等

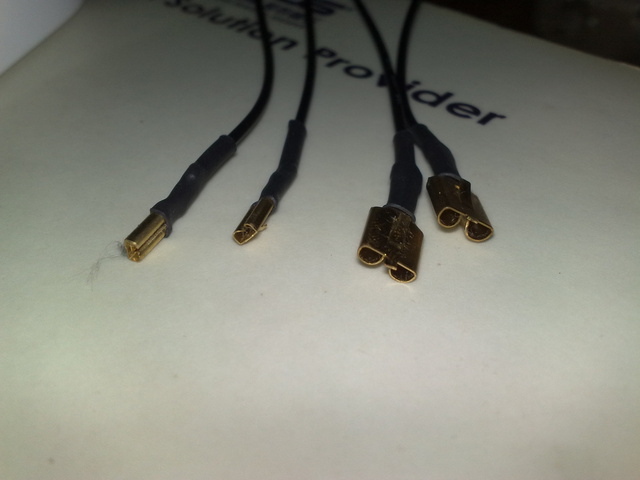

還有事先在公司做好的大小母PIN各一對
本日苦主登場！
在此先說明PS3的殼有三個部分：分別為飾板，上蓋，底座

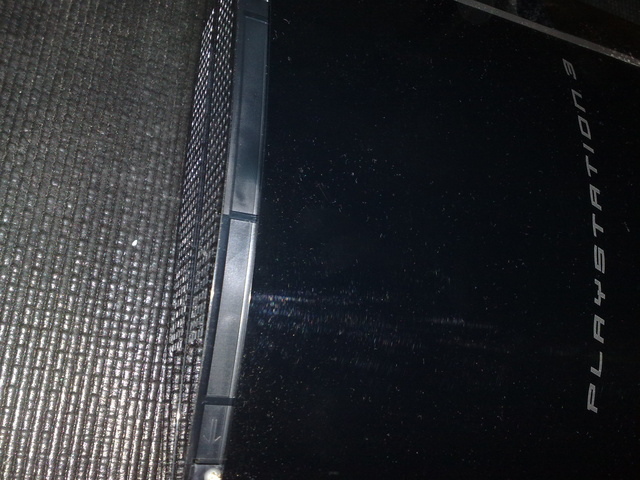

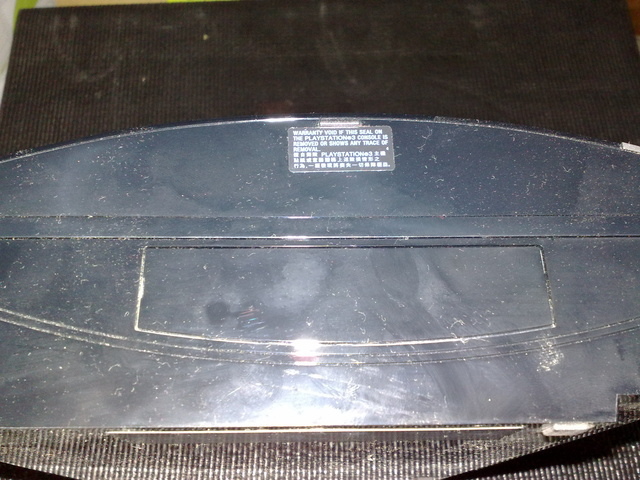

首先先撕開側邊的保固貼紙
再拔下軟塞子

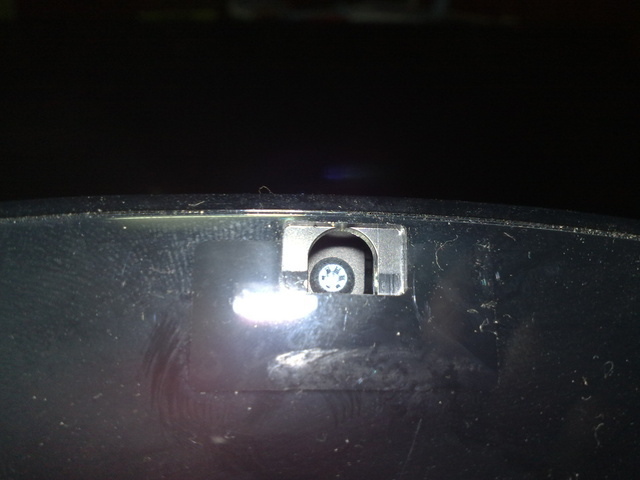

就可以看到固定外蓋的梅花螺絲了

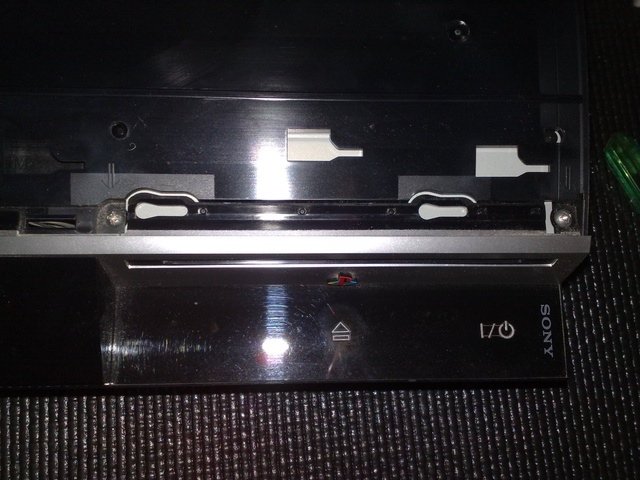

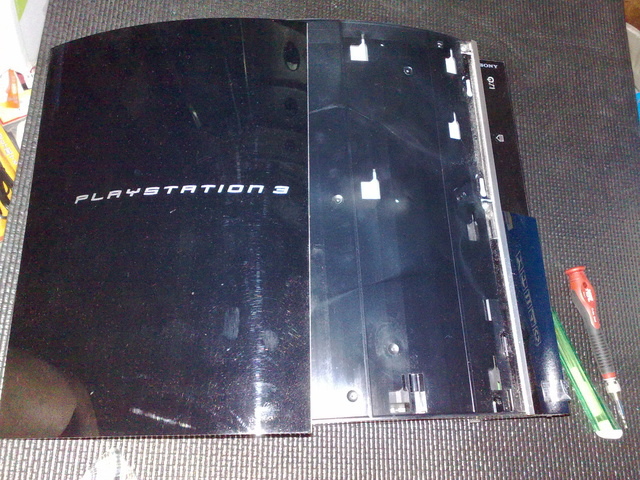

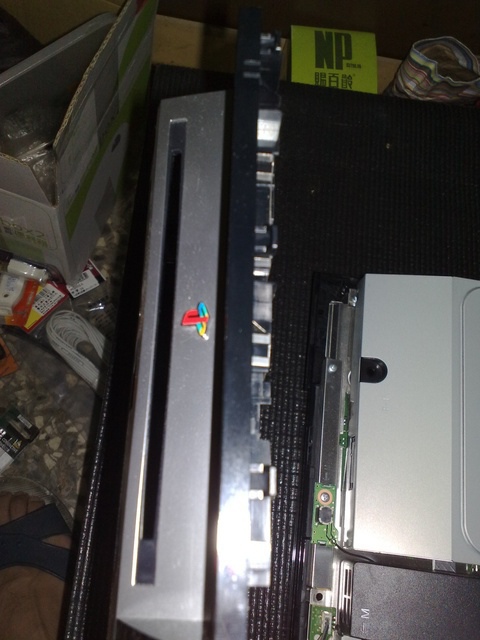

解開之後，像滑蓋手機一樣，往下滑開飾板

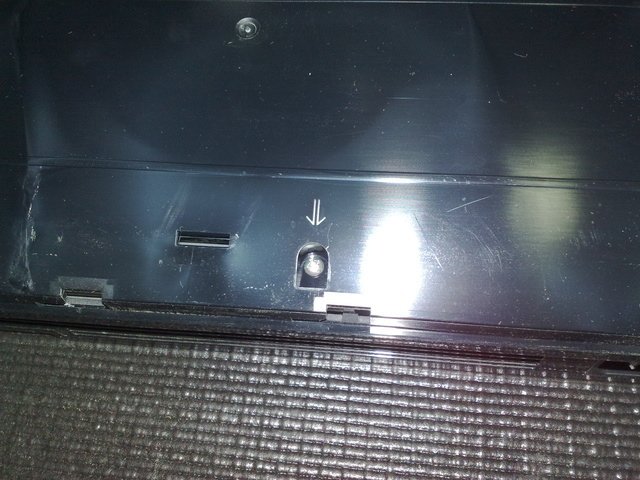

從另外一個角度就可以清晰看到滑開後的上蓋螺絲鎖點
接下來就可以很輕鬆的把飾板取下囉！
該飾板為半透明的材質，可以舉高看看，會透光
但是我無法拍出那種感覺...囧
上蓋的每個螺絲處都有標明記號，所以不用擔心哪個螺絲沒鎖到

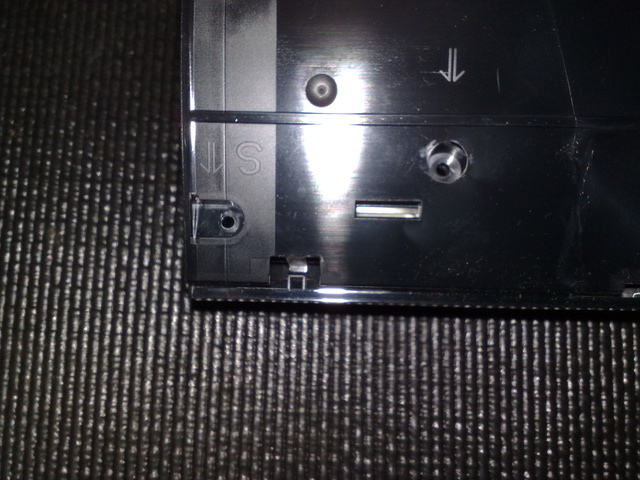

特殊規格的螺絲也會旁邊註明英文~圖上左側就有個螺絲寫著S
光碟機上方也有兩個鎖點~有看到嗎?!
總共有七支螺絲~，6長1短，短的就是那個有註明S記號的...

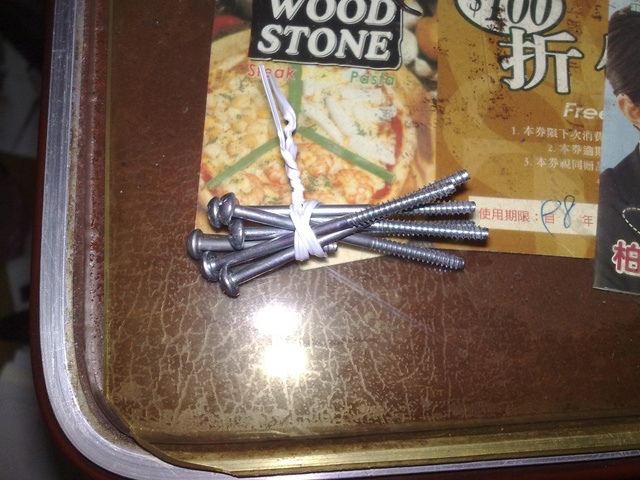

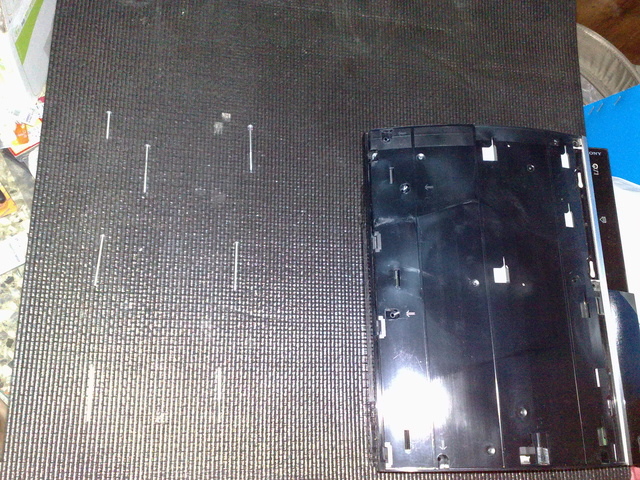

由於忘記買夾鏈袋，所以就先拿個鐵絲綁一綁，以免搞混了

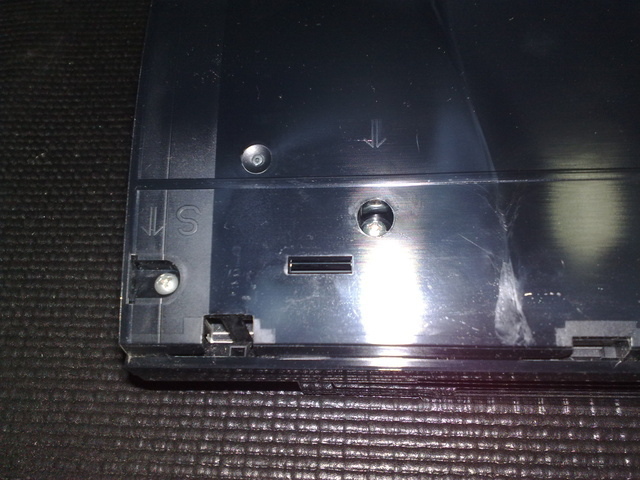

螺絲拆開之後還要推開卡榫，卡榫位置在於S螺絲的右下角處
整個上蓋只有這個卡榫而已

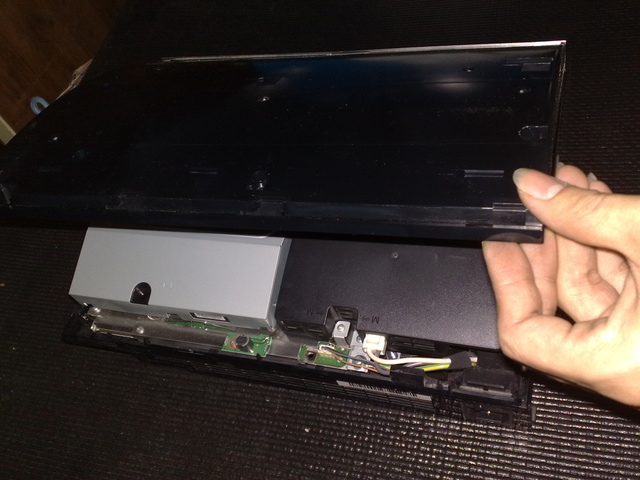

推開卡榫之後就可以用翻開的方式翻開上蓋(跟翻書一樣由左往右翻)
這是從左側角度拍的照片，掀開上蓋~
為什麼要用掀開的方式呢?!
因為右側的卡榫全部採用倒勾式的
倒勾住底座，如果硬拆，恐怕卡榫會斷！

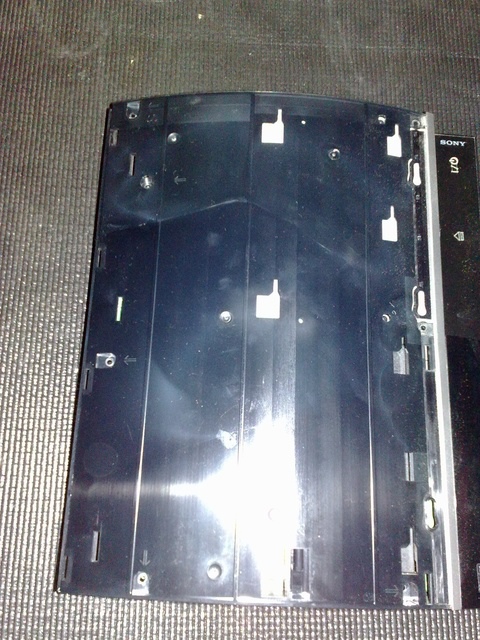

上蓋的面板背面處特寫

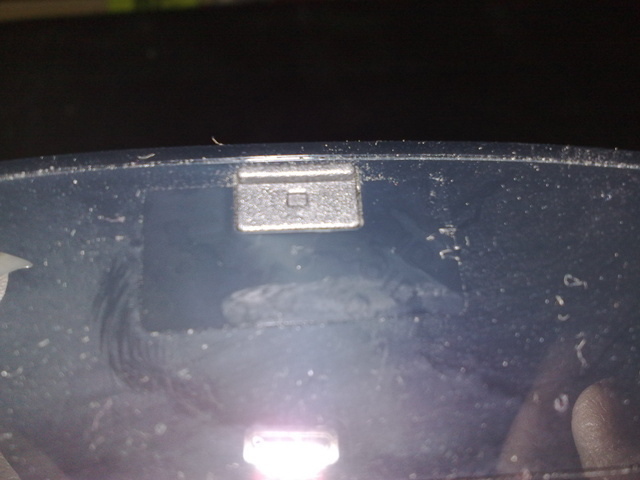

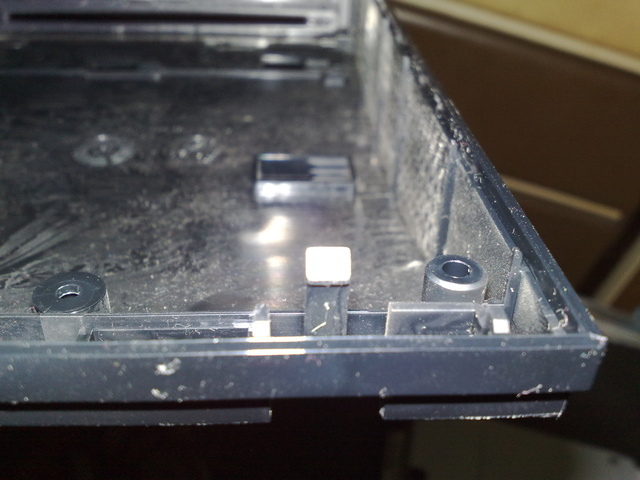

倒勾卡榫特寫

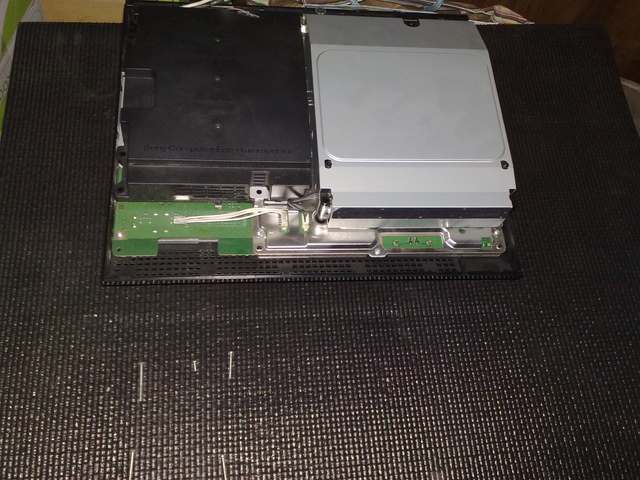

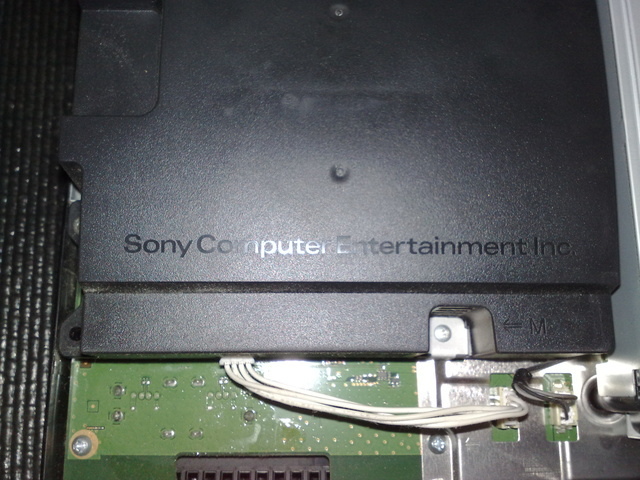

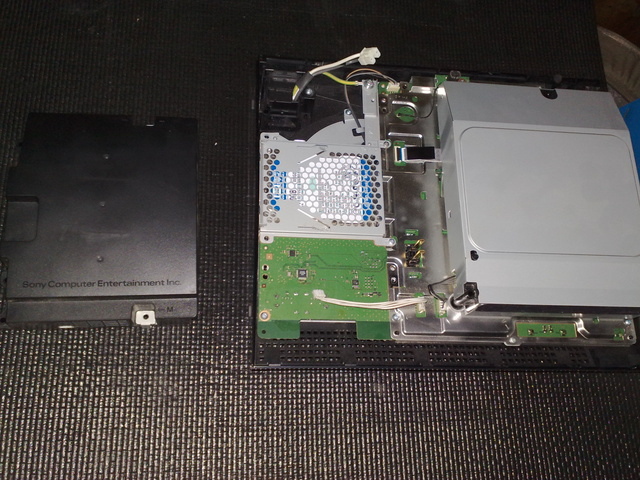

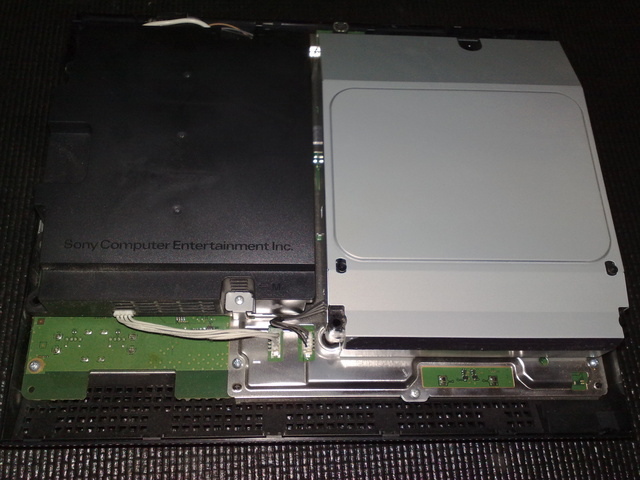

拆開上蓋之後就能看到變壓器跟藍光機了
變壓器的上面還有sony字樣

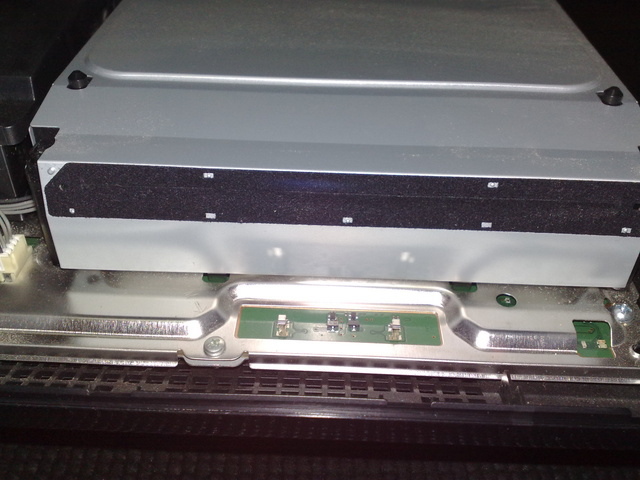

光碟吸入口特寫
黑色的絨布可以抵擋棉絮進入

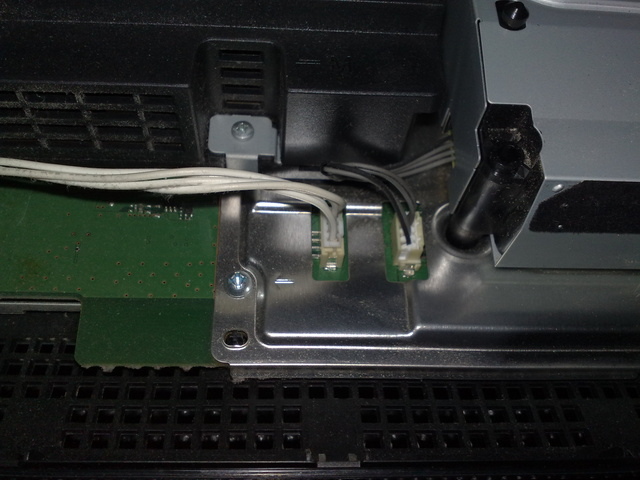

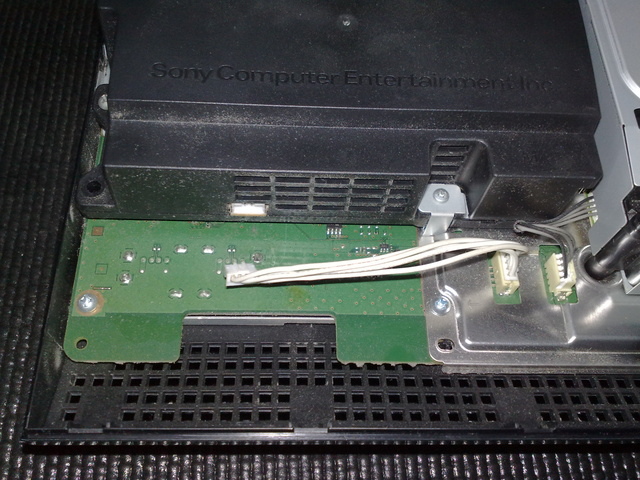

左側為變壓器接頭，右側為光碟機接頭

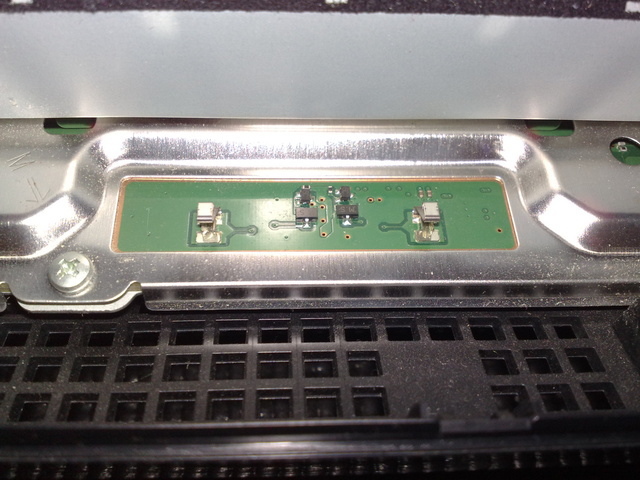

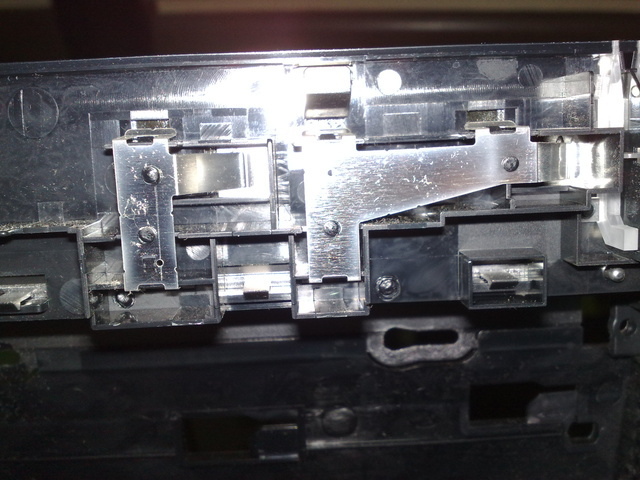

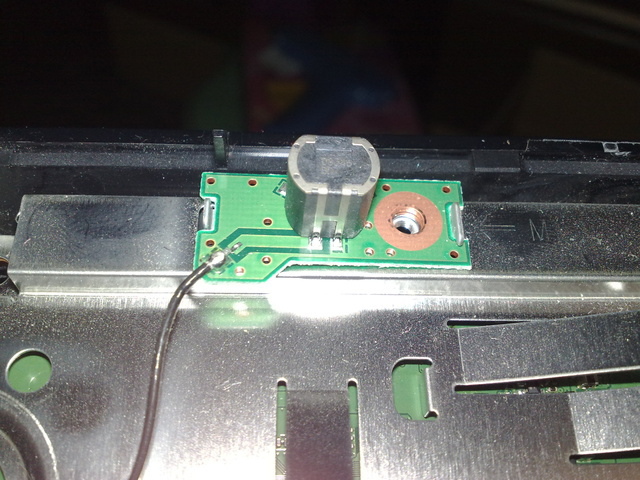

觸碰式感應開關的鐵片特寫

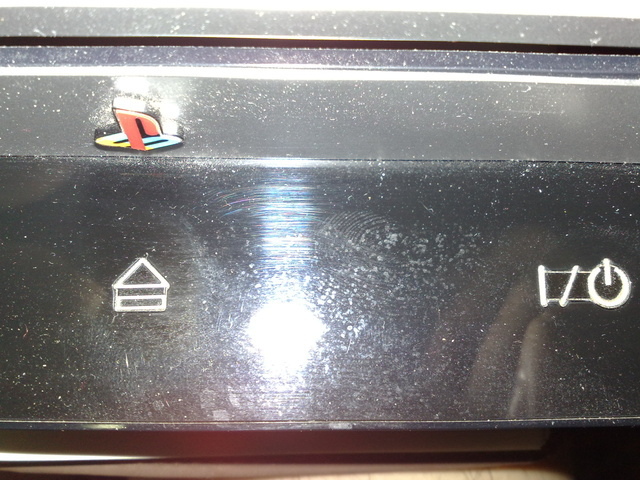

面板特寫
為了進一步測試開關的作動方式

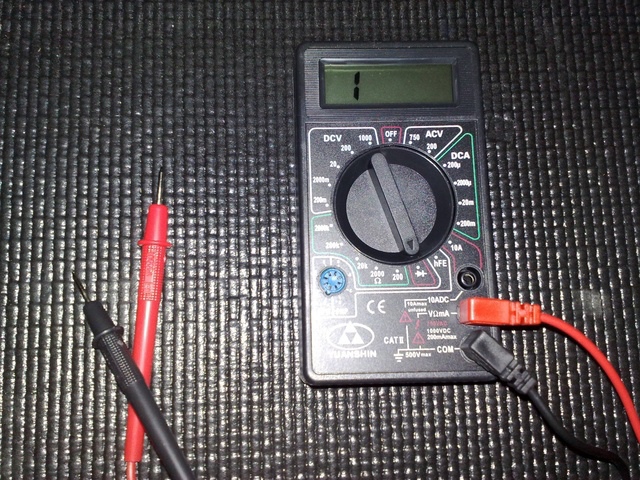

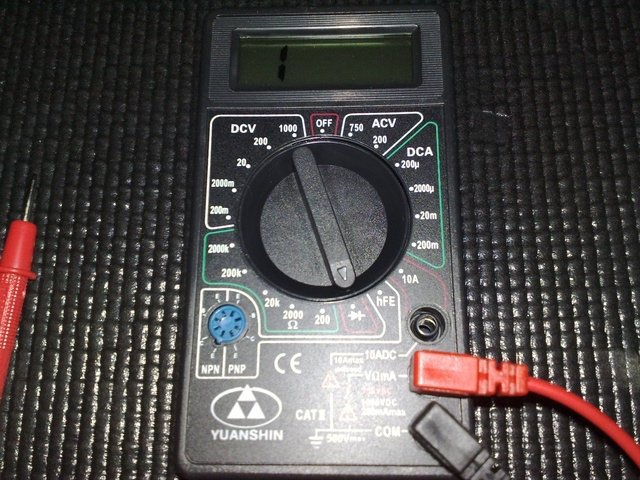

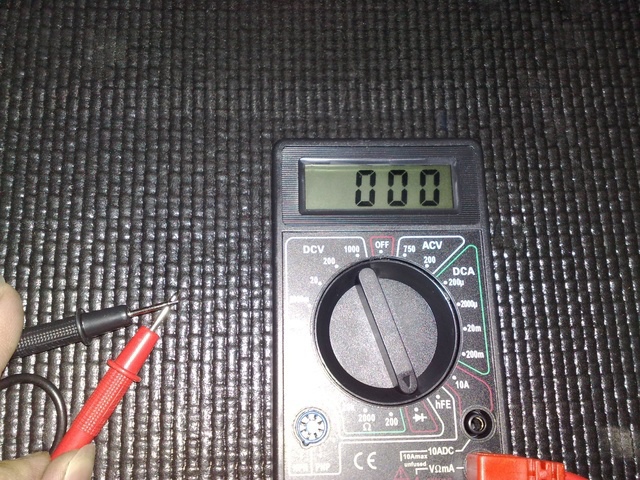

拿出了新買的三用電表
可惜這個電表買錯了，沒有嗶嗶檔位
有嗶嗶檔位的當兩支探針相互接觸時
會有嗶嗶聲音，這個對於查線路有無導通很方便
好險這個電表雖然沒聲音，但是看銀幕還是看得出來
經過測試後，發現上蓋的鐵片跟上蓋面板的開關是同一個鐵片
也就是如果我把鐵片拆下來的話，面板上的符號就變空心的了
這兩個鐵片只要摸到就有反應，所以上蓋的鐵片跟底座的鐵片是相互貼合的狀態
接下來就準備拆變壓器了
先把前面的白色pin頭拔除

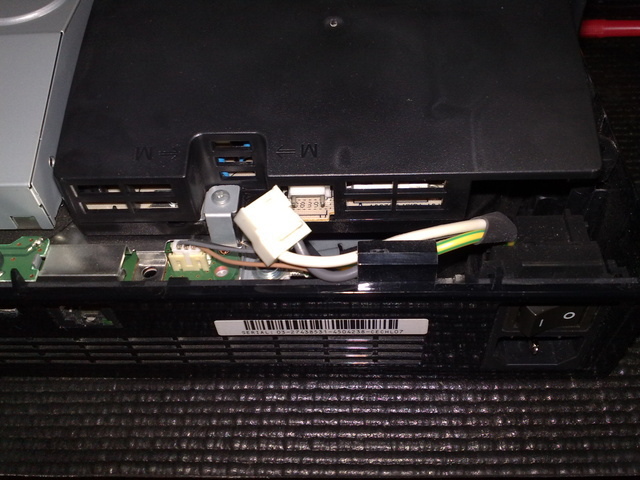

在拔掉後面連接到開關處的pin頭
螺絲共5支，2支長粗牙，2支長細牙，1支短細牙
螺絲鎖點就如螺絲擺放的方式
螺絲拆光後把變壓器整個垂直抬起
因為下面有插頭，所以會有點緊

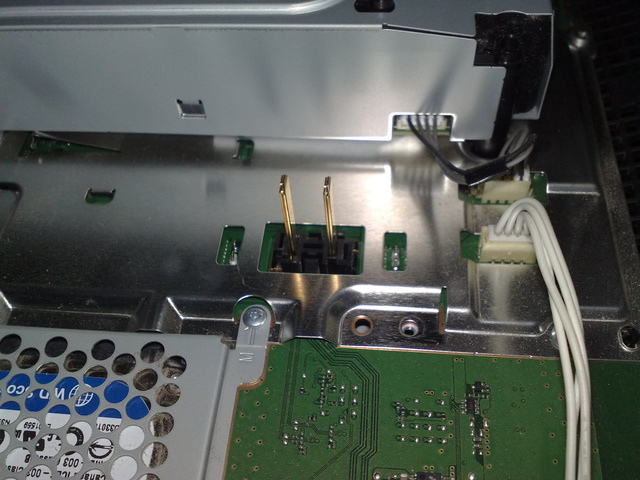

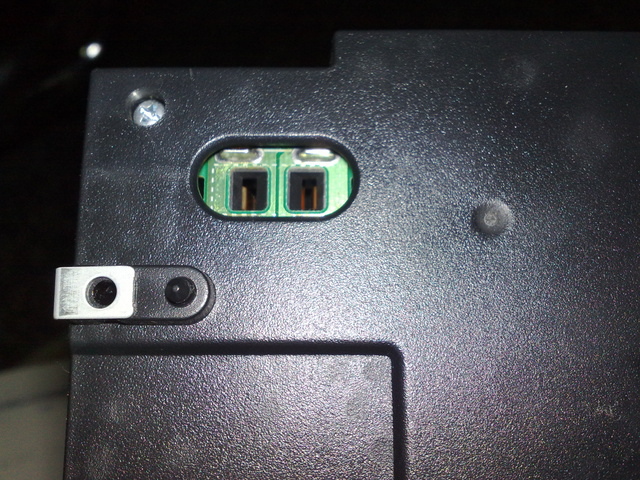

這是插頭跟插座的特寫

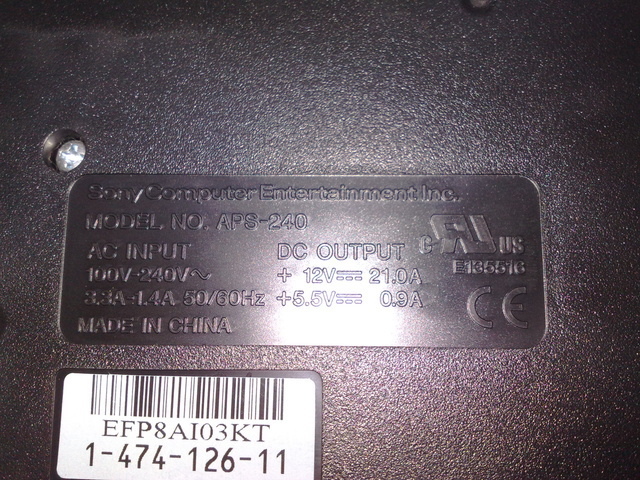

變壓器的規格為AC110V-240V輸入，DC12V輸出
對岸製~XD
接下來就要拆光碟機了

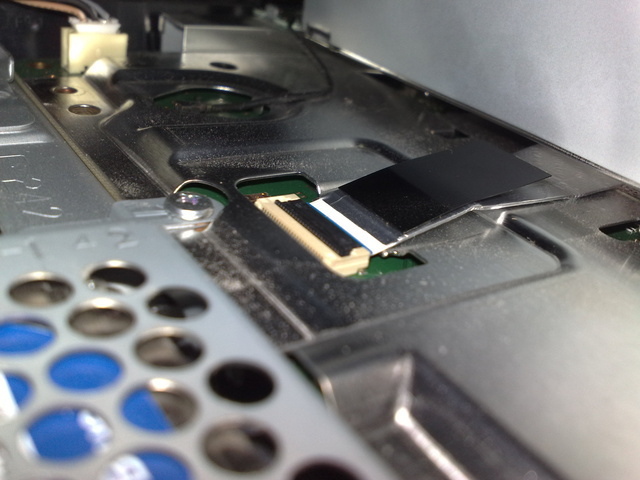

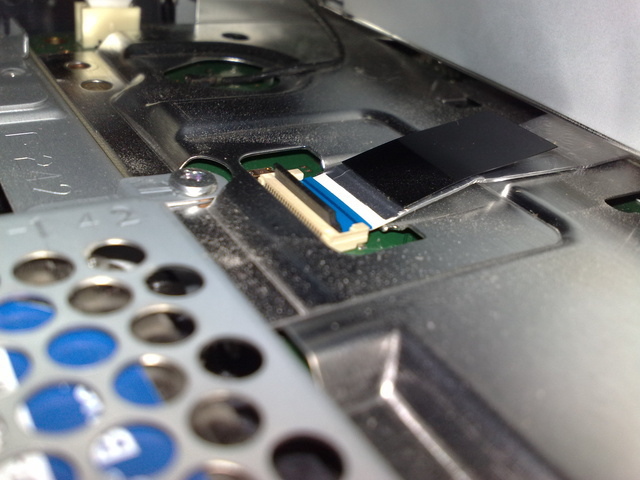

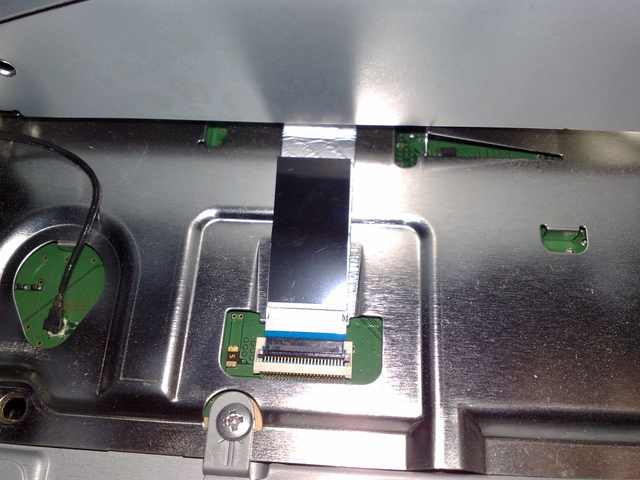

這邊要注意的只有這個排線
排線上有個黑色扣具要先扳開
如上圖所示，輕輕扳開就可以了，但是不要扳過頭，會斷唷！

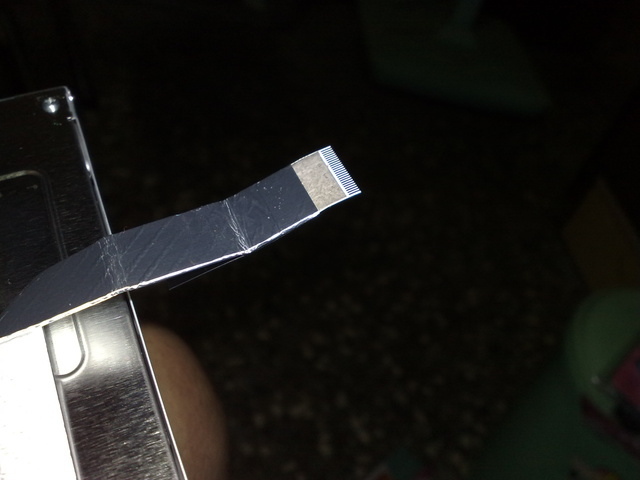

這個特殊的排線為24PIN，間距0.5mm，寬1.2cm，TTL(FCC)專用
光華商場四樓買的到，我下午去光華找材料的時候有找到

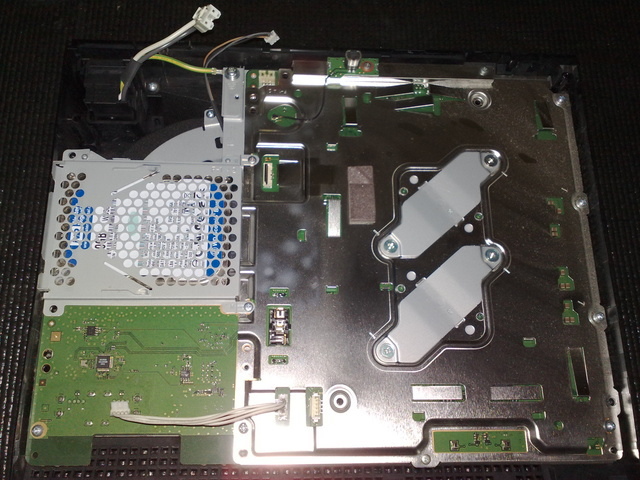

然後就是主機板該露面的時候了
拆主機板之前要先把硬碟拆了

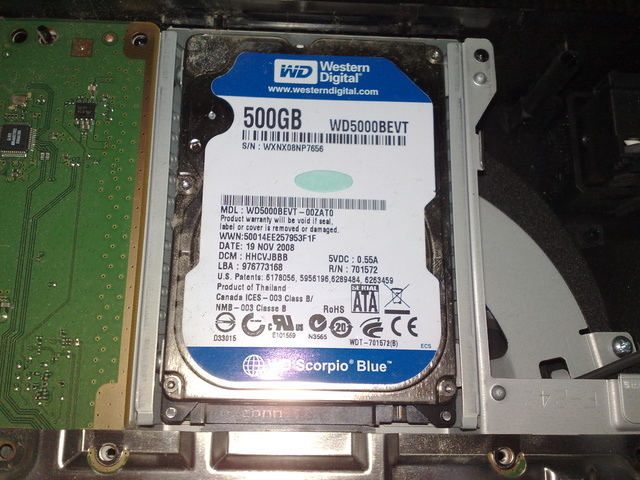

這是我剛買PS3就馬上換上去的500G硬碟

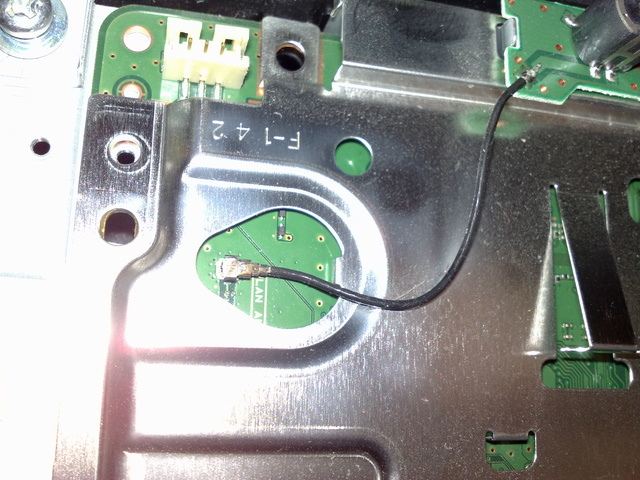

WLAN，無線網路設備

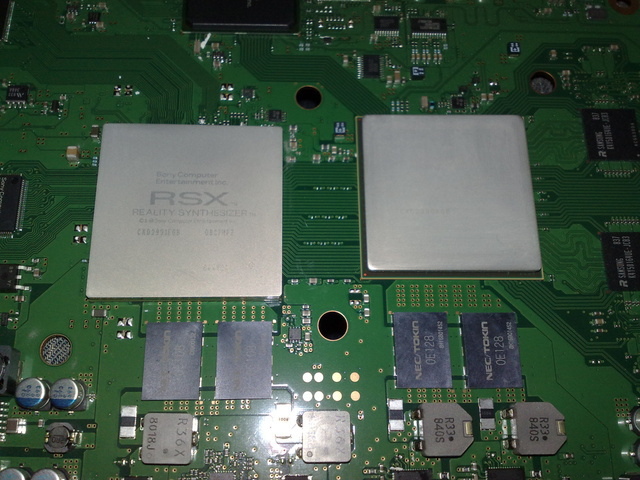

主機板翻過來後就可以看到晶片了

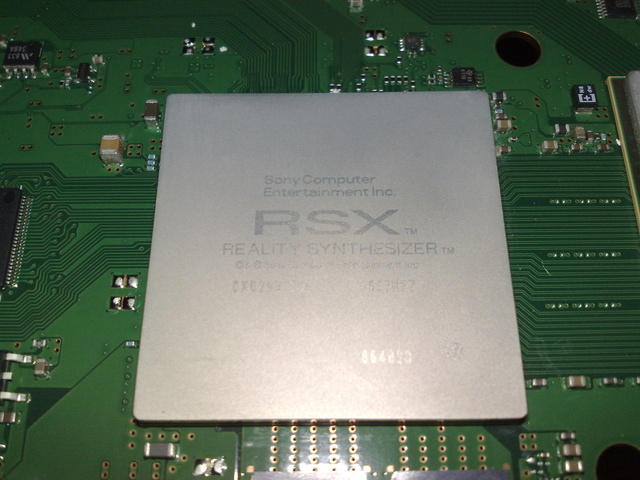

RSX晶片
CELL晶片
接下來繼續拆風扇，散熱鰭片

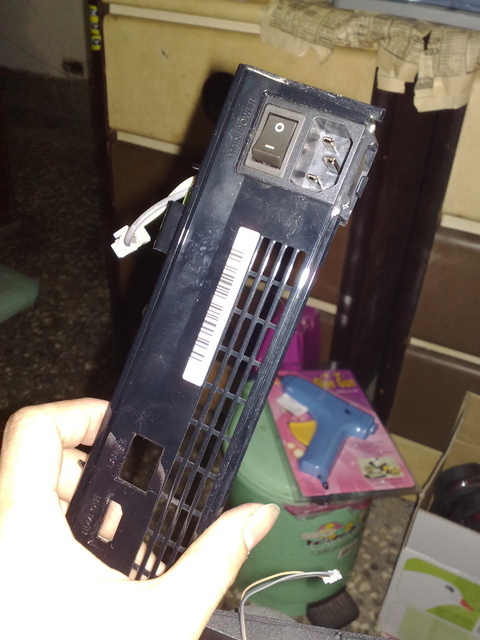

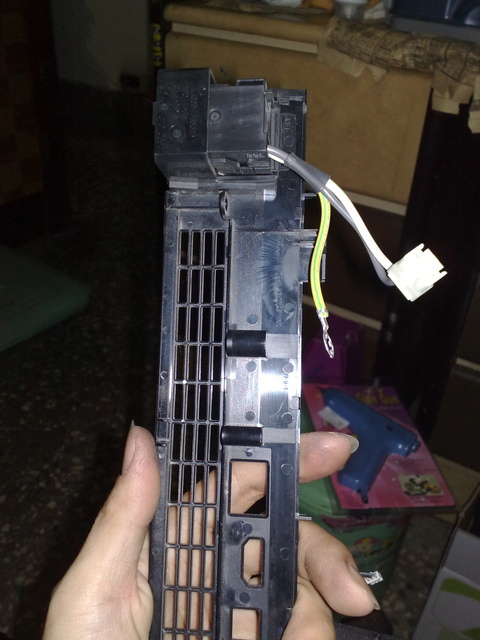

不過要先拆電源面板

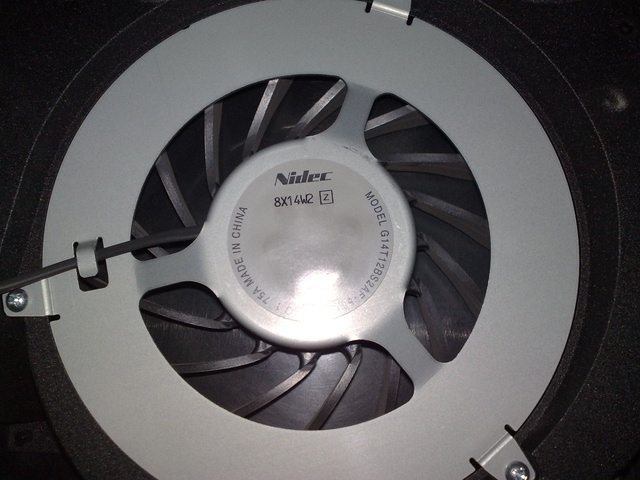

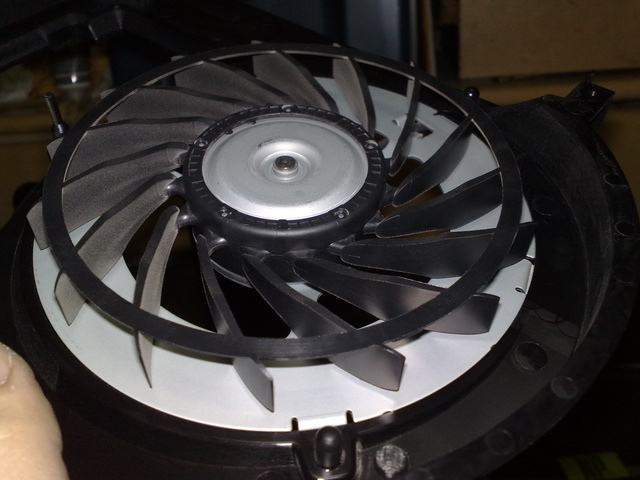

然後風扇就被您征服啦！

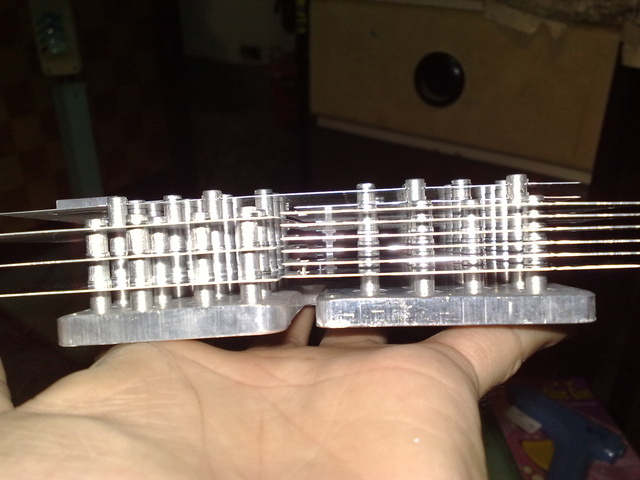

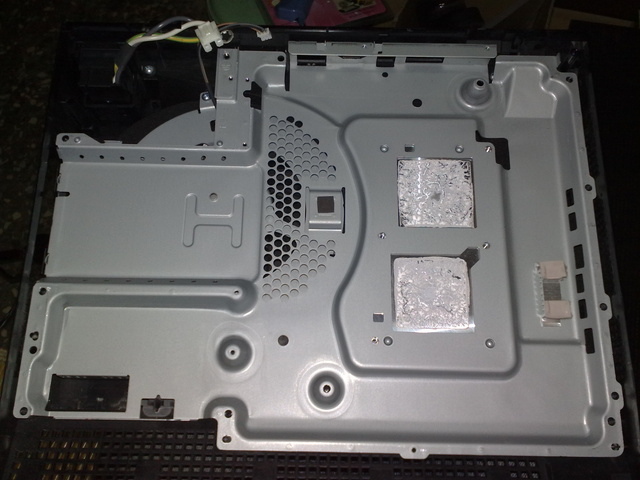

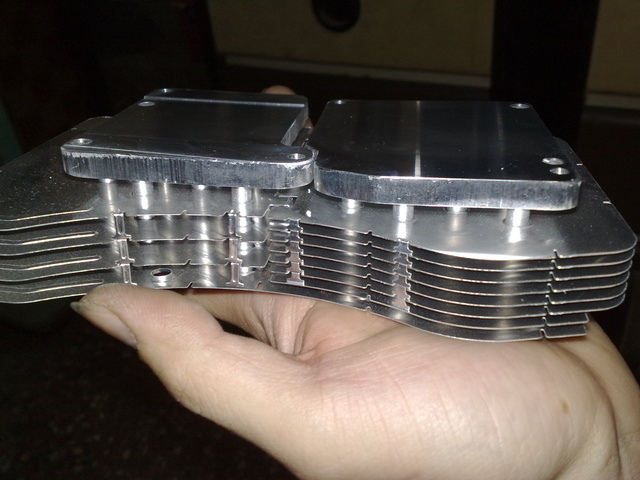

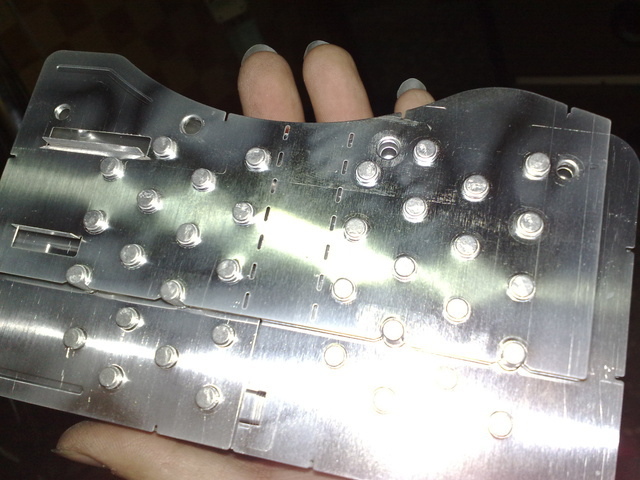

最後散熱鰭片也當然逃不出魔掌，任君把玩...XD

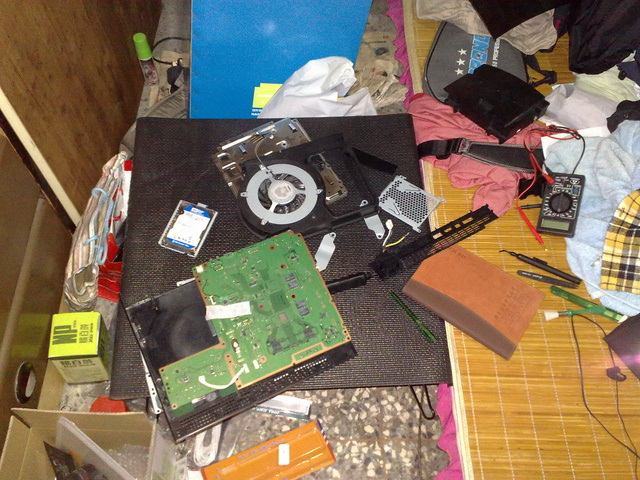

一邊拍照，一邊拆解，一邊做筆記...
我早上六點多就起來開始弄了，下午又殺去光華兩趟，第一趟去買散熱膏
順便找看看有沒有排線，因為我所有材料都準備好了，就差那個排線...
後來在四樓找到，但是老板說要看到排線才能幫我處理
因為他們可以裁剪~但是要先看到我的排線間距，避免買錯
所以我又殺回家拿排線，再殺去光華...
30CM一條100元！
拆到此就先告一段落了，其它的等最重要的材料來了再說吧！
