先前已經把PS3整個分解完畢了
後來最後一個材料也送到了
也就是電腦機殼啦！
接下來就繼續趕工吧！
首先，先把光纖PIN腳打出線，光纖共有三條線
分別是訊號，+5V，接地
但是我不知道哪個是哪個，只好先全部打出來
等之後變壓器安裝上去再來測電壓
光纖打線是要給同軸用的
光纖跟同軸都是數位訊號
但是傳遞聲音來說，同軸效果比光纖好
網路上很多玩家都把音效卡光纖改同軸
音效卡可以改，我想PS3也能改吧?!

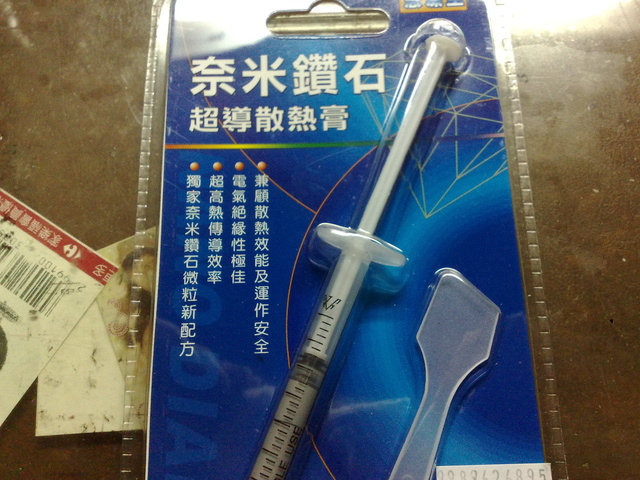

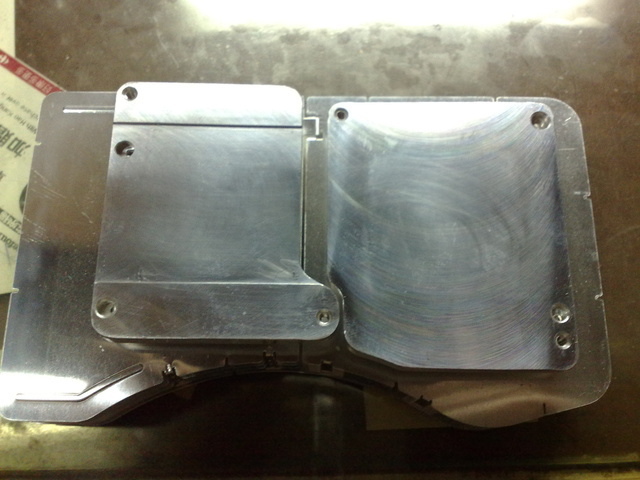

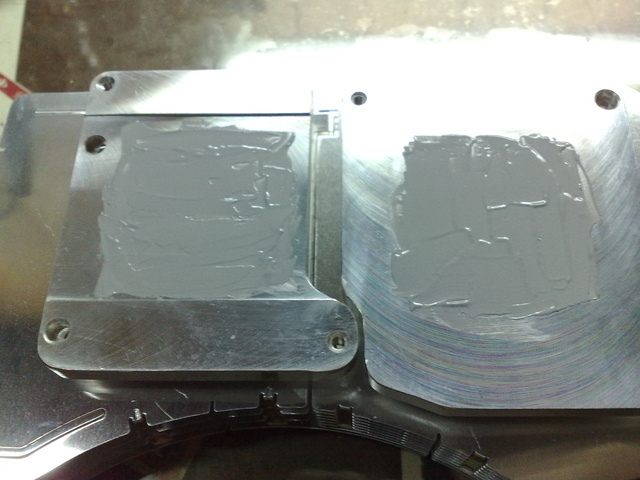

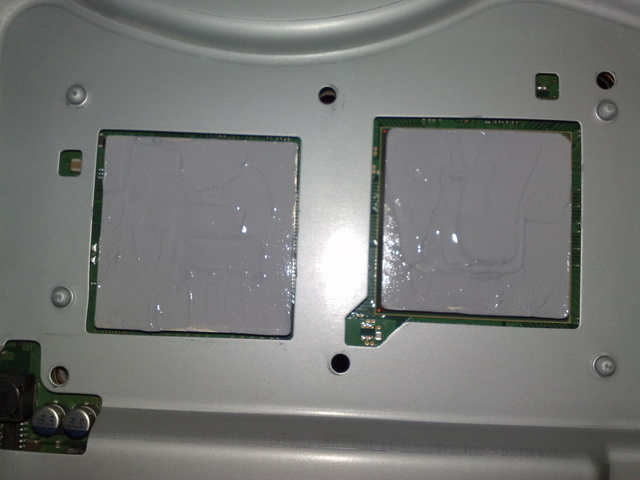

再來就是慢慢的把零件組裝回去了，首先先上散熱膏
第一次塗，也塗得很隨便~XD
反正有塗滿應該就好了吧?!
薄薄一層~~~

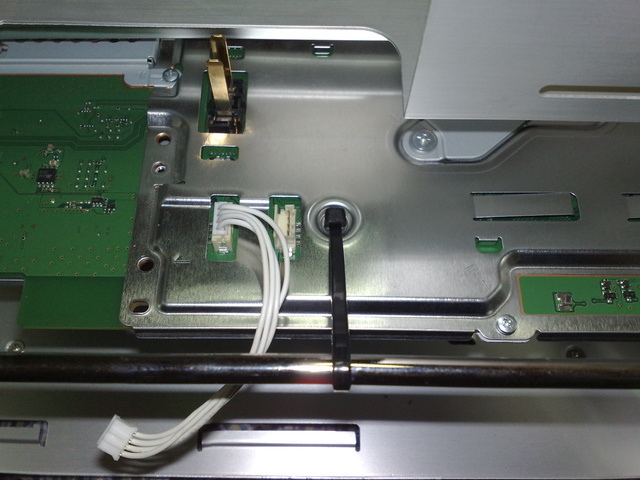

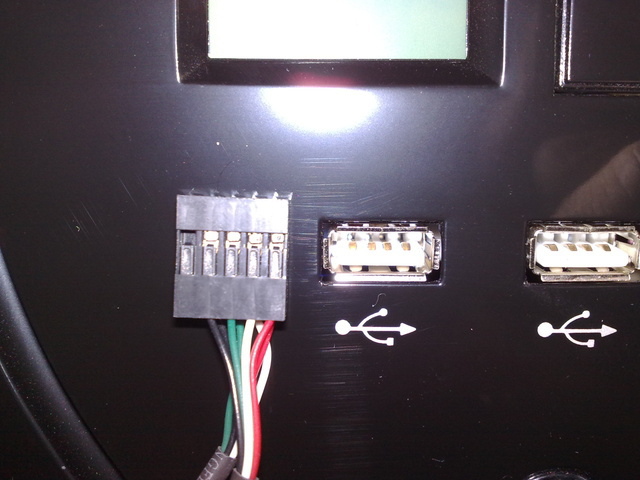

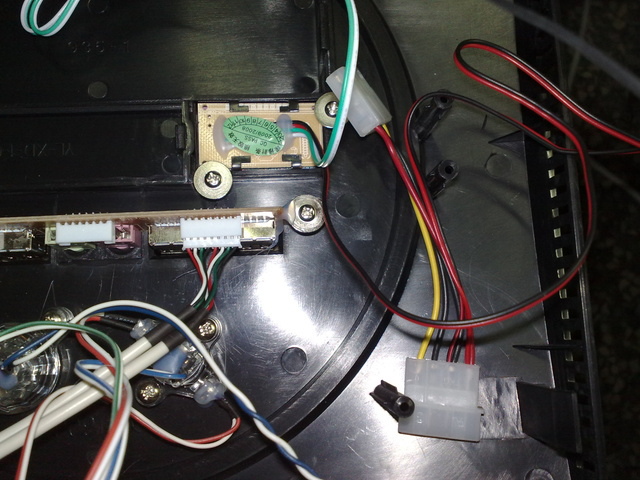

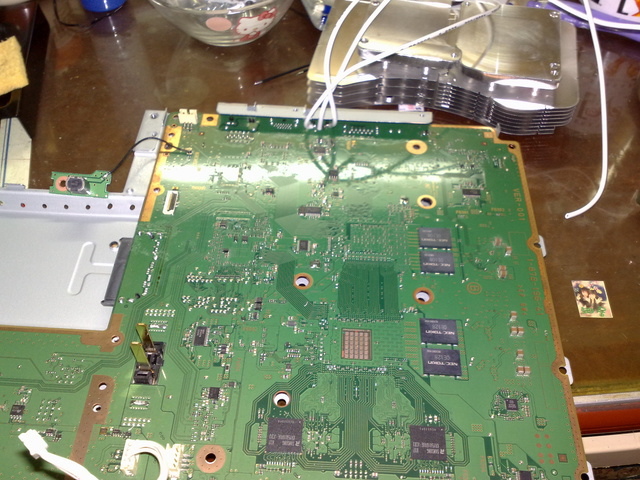

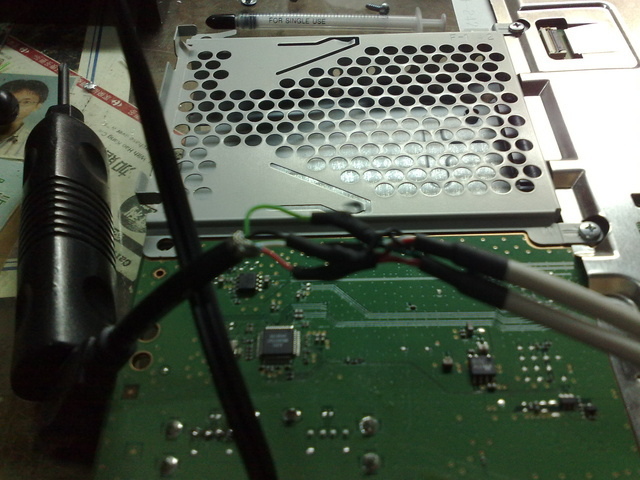

接下來把機殼面板的USB線延長到PS3上

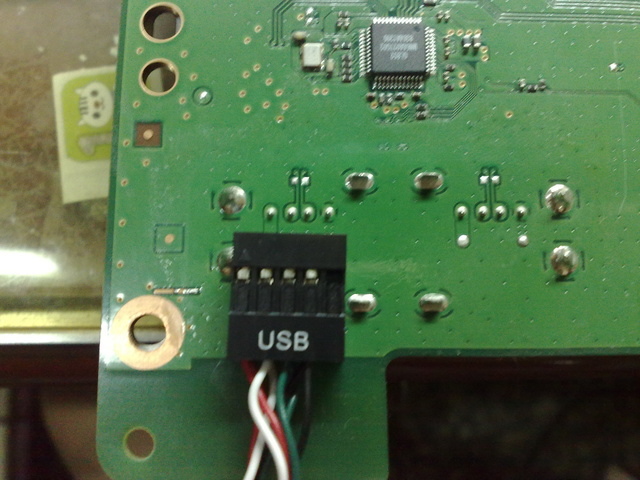

首先先查詢腳位，USB孔位由右至左
紅，白，綠，黑，跟圖片上的一樣

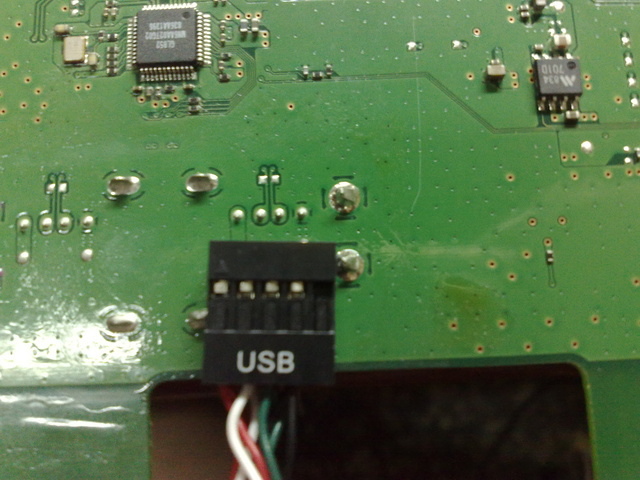

這是主機板上的USB腳位順序，一定要先測量過腳位對應的顏色
不然把USB燒了，得不償失...

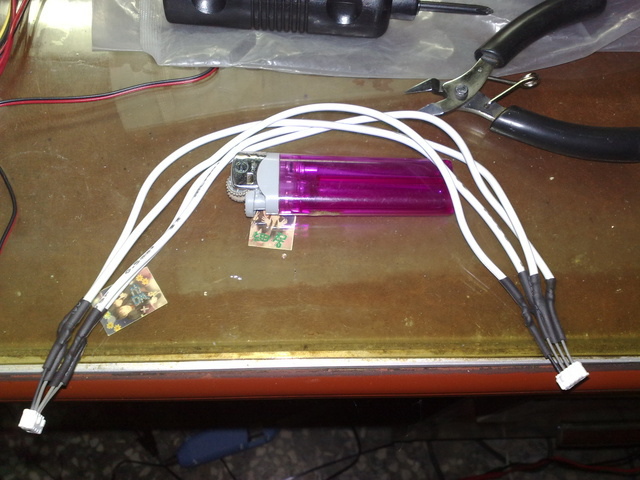

剪了兩個USB頭來做延長功能
再來就把它接回面板，然後再用三用電表測試一下有無問題，大功告成！

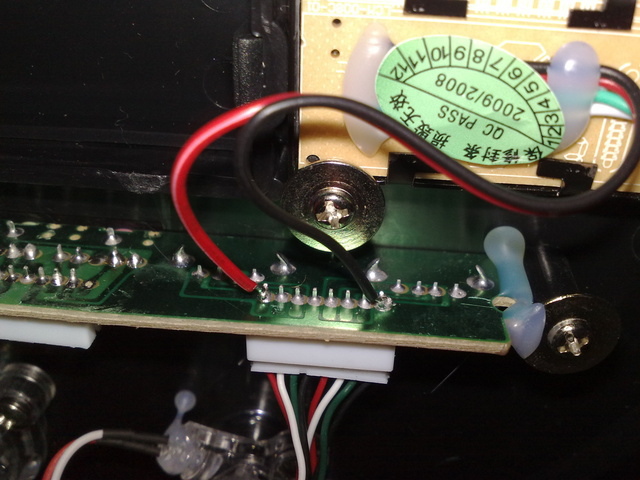

溫度計電源輸入為5V，所以直接焊在USB上...
因為USB也是吃5V的電壓

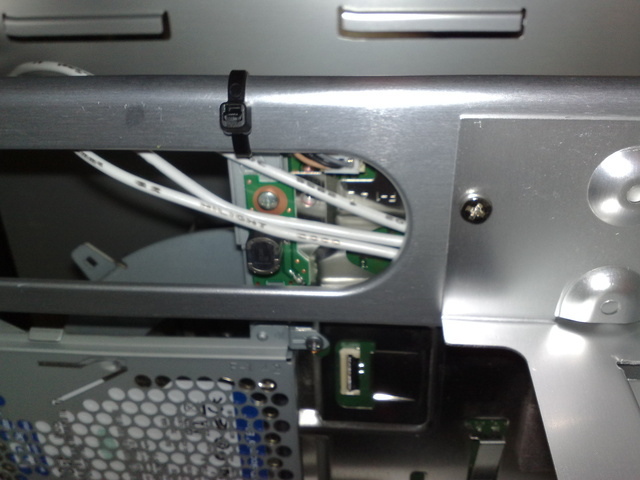

接下來安裝面板的開關

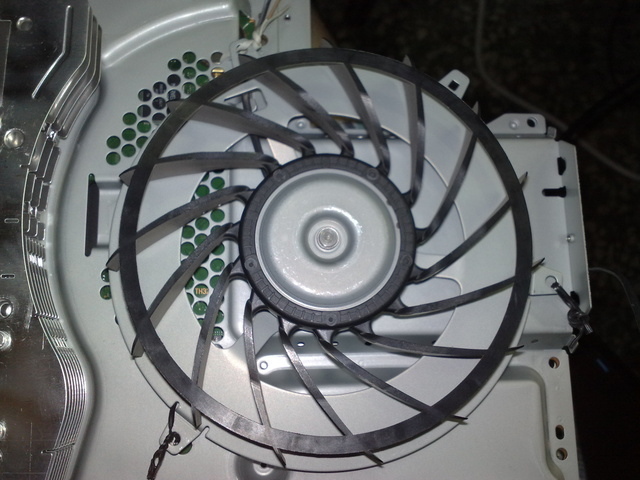

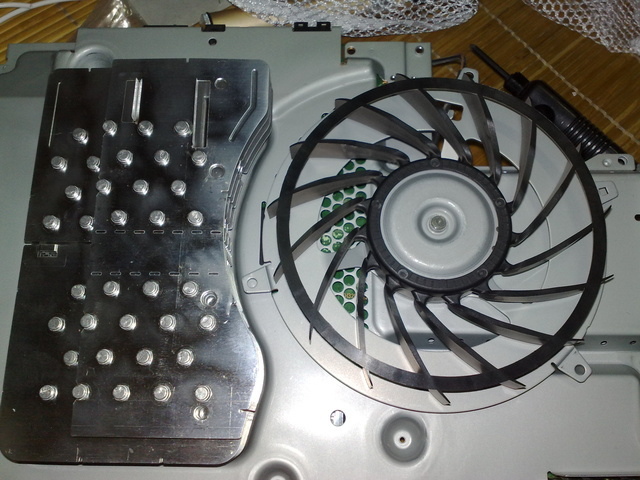

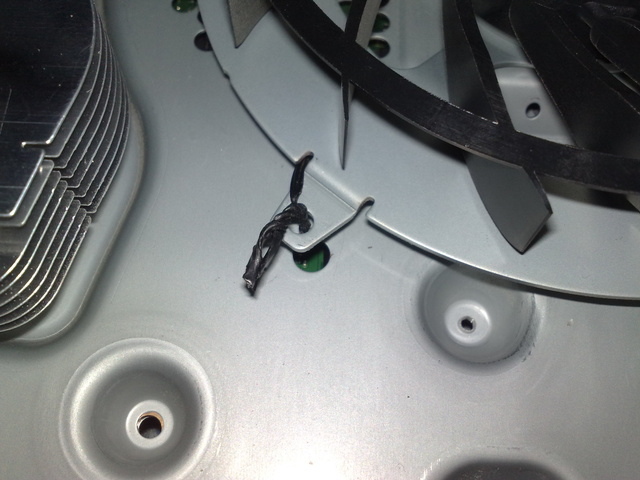

忽然想到風扇還沒固定，所以趕快想辦法固定住

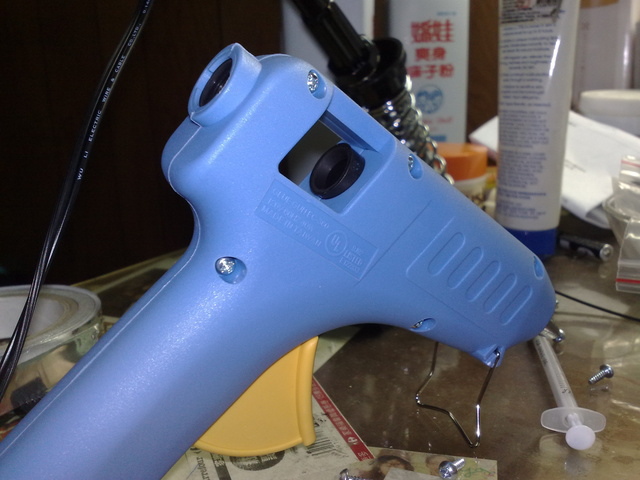

原計畫是用熱熔槍，但是感覺太鳥了...放棄！

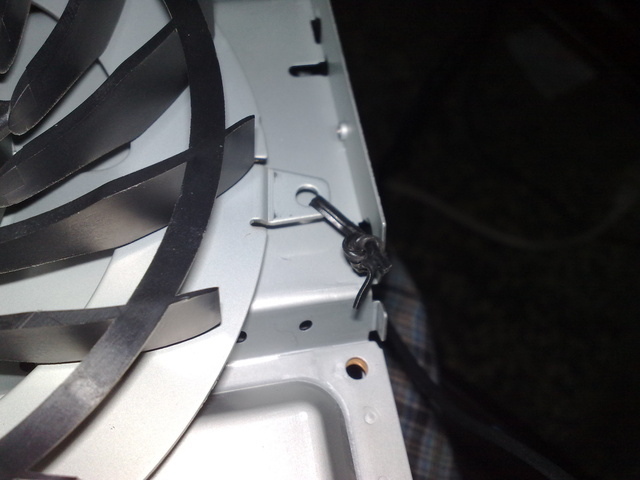

後來改用綁的，但是沒束帶...所以先將就點綁
果然夠土砲~
接下來安裝硬碟
然後就累了，睡覺去...
其他事情隔天再做
之後~
隔天了，下班後繼續趕工

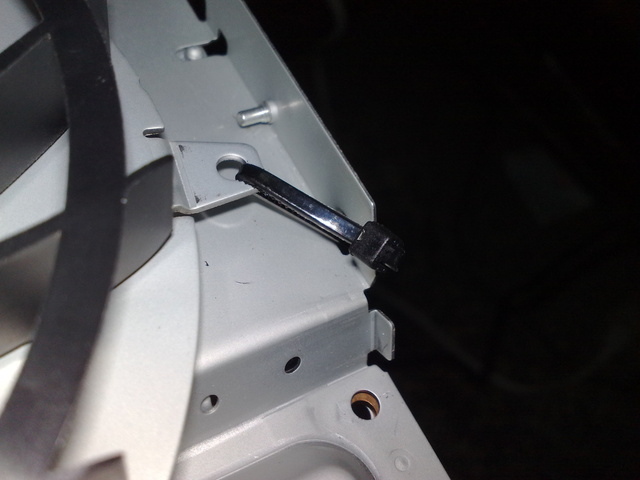

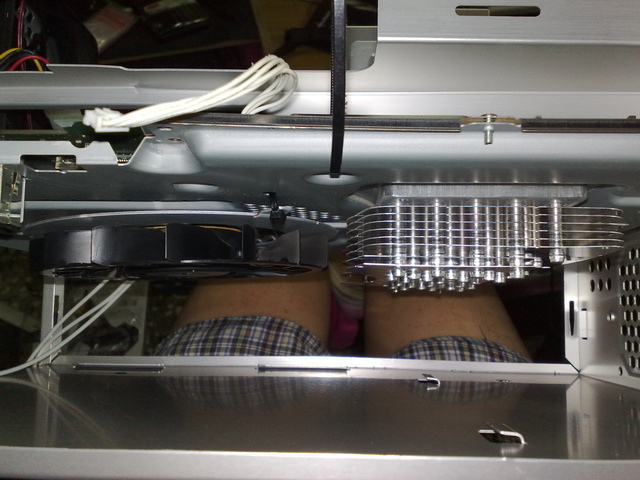

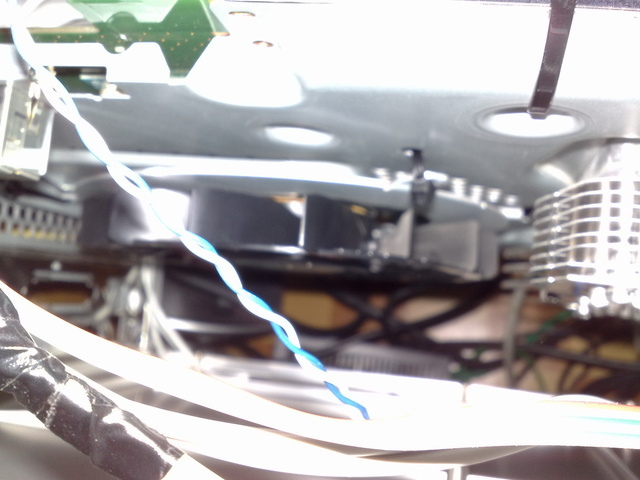

拿出了束帶，把之前的風扇固定位置全改用束帶
這樣就美觀多啦！

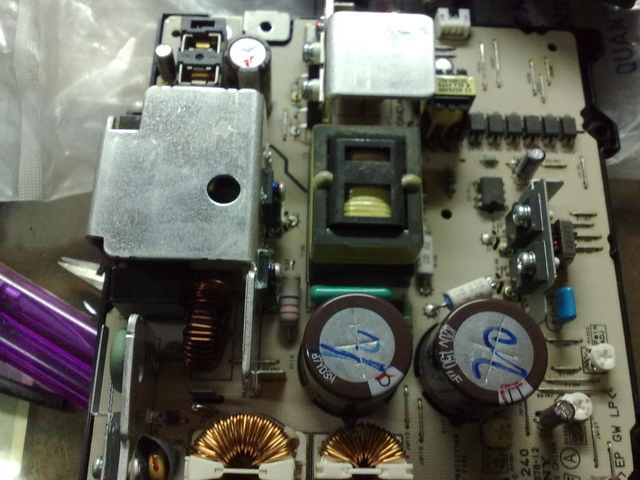

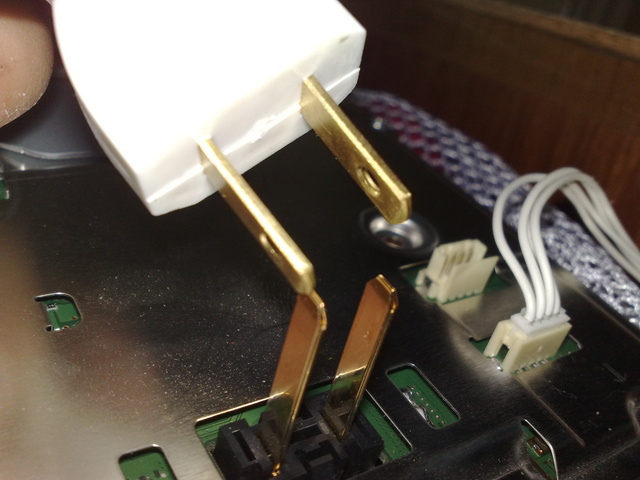

接下來製作變壓器的插頭
卻發現尺寸不合...差點暈倒
又長又寬...

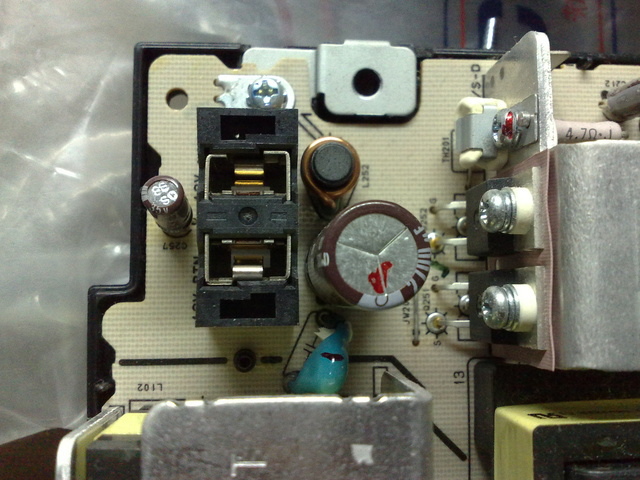

山不轉路轉，只好改從變壓器打線出來...
接下來把主機板固定在機殼上
當然是用萬用束帶固定啦！
原本還計畫製作壓克力的板子要鎖主機板
幹嘛這麼麻煩?!
交給束帶就對了！

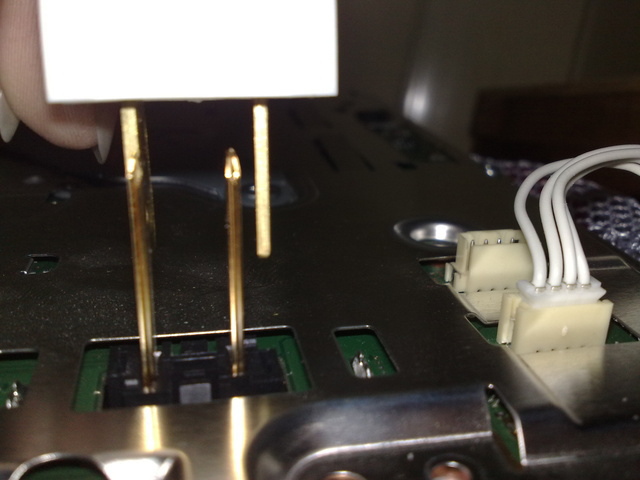

然後把變壓器延長線焊在主機板插座上，注意位置！

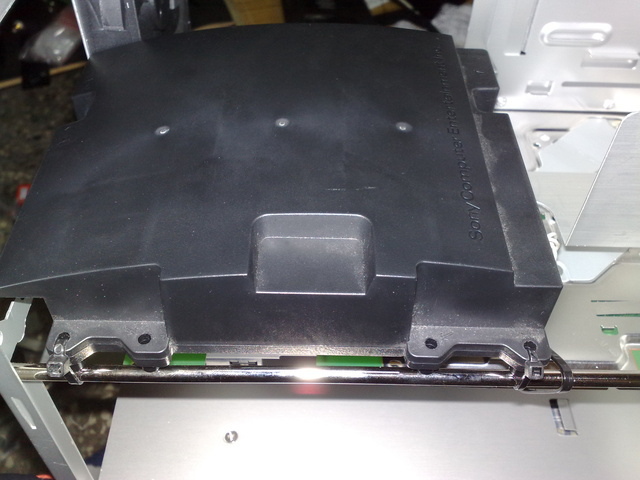

變壓器當然也是靠束帶固定，連插頭都不例外
真是超級土砲的~XD

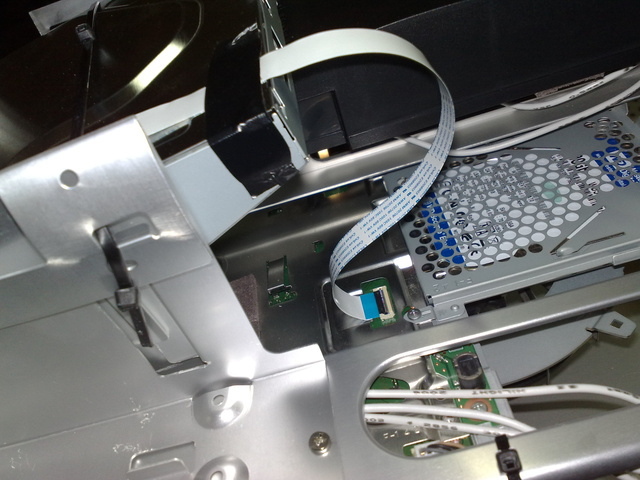

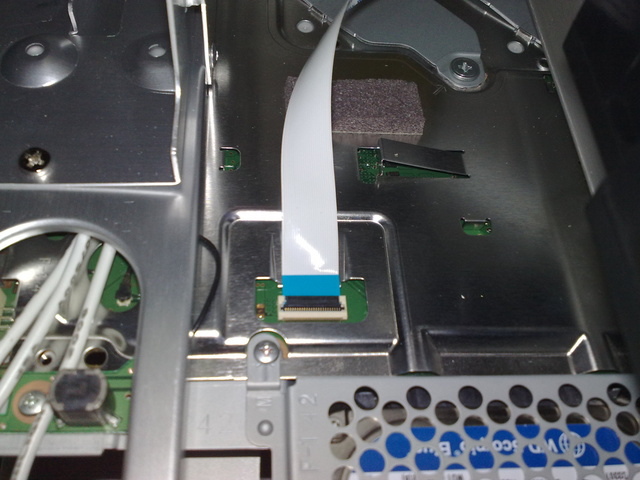

打出光碟機的延長線

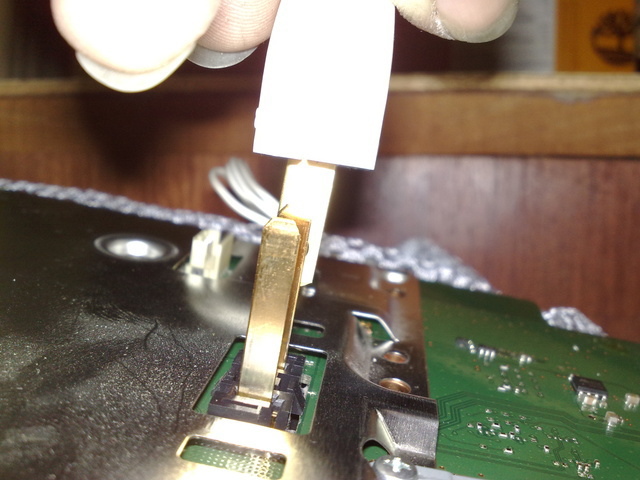

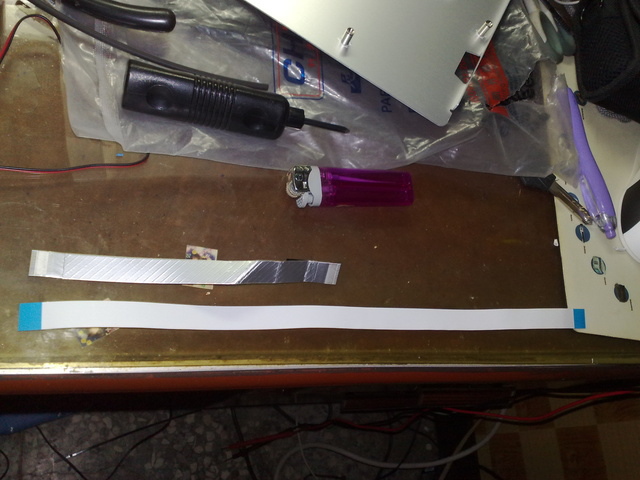

在光華四樓購買的30cm 24pin 間距0.5mm 的排線
上面是原廠的，下面是光華購買的
插回主機板，並壓下扣具

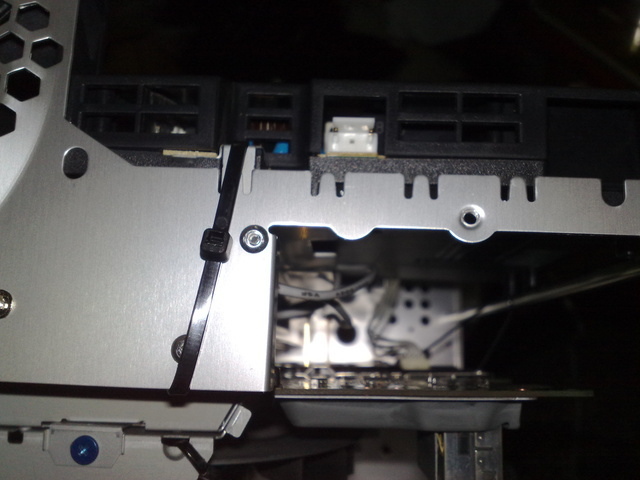

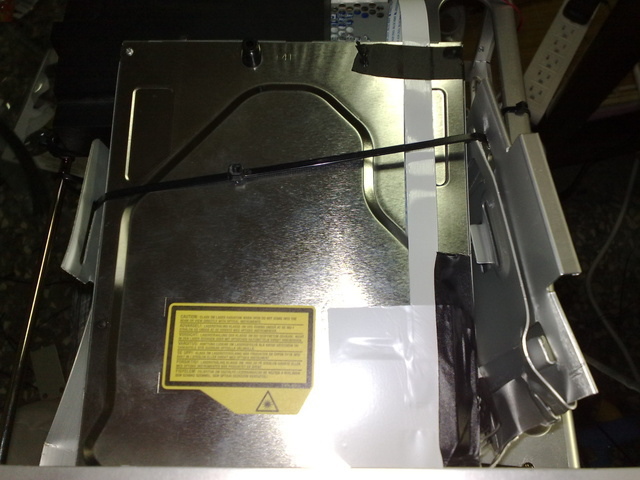

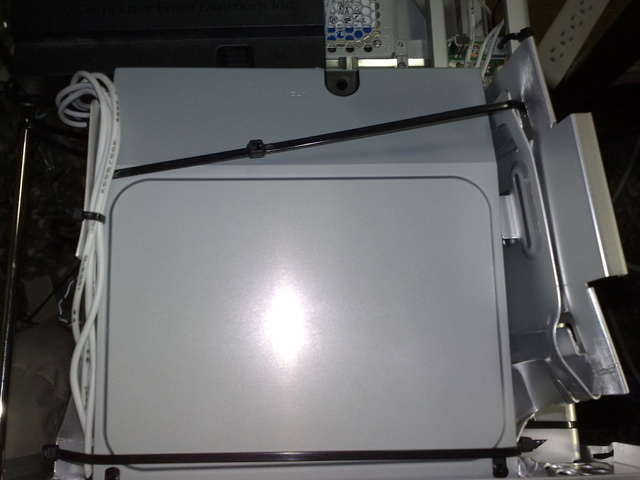

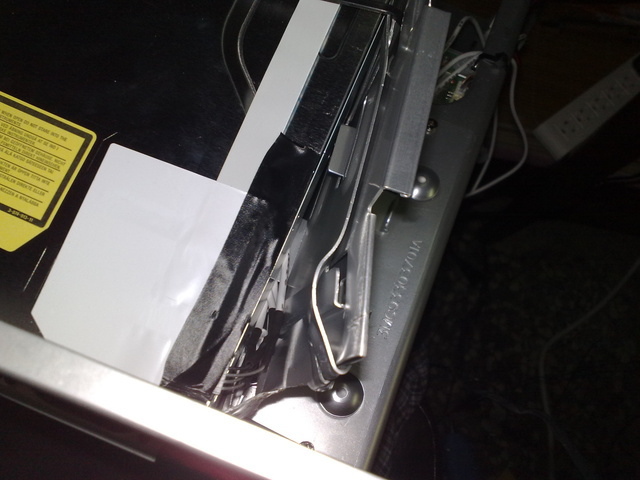

光碟機當然只能用束帶固定啦！
而且光碟機比電腦用的還要寬
只好破壞機殼了，總不能要我破壞藍光光碟機吧?!
關上面板，稍微有點感覺了！

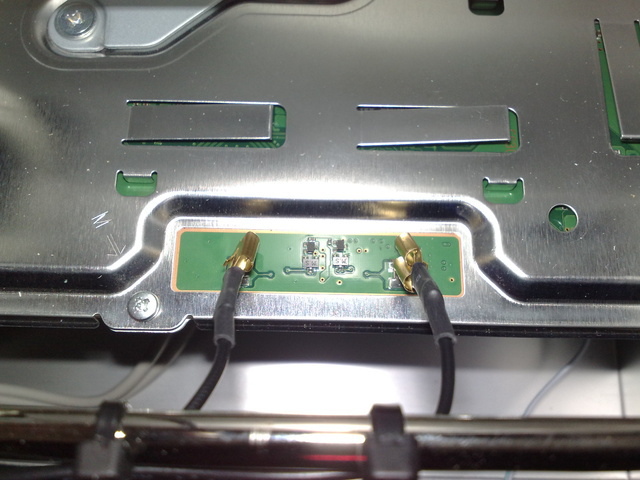

裝上開關，可惜不能用...
尚在討論如何處理解決...

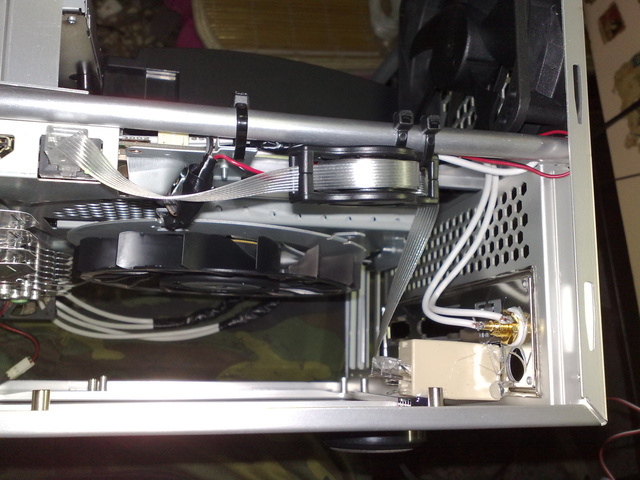

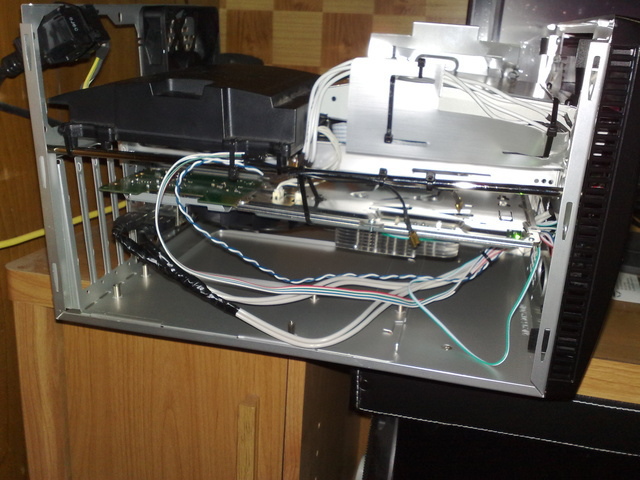

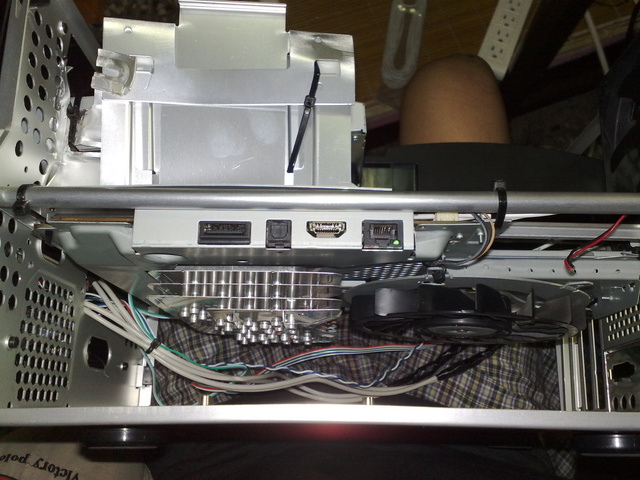

接下來把線路稍微整一下~
另外補充說明

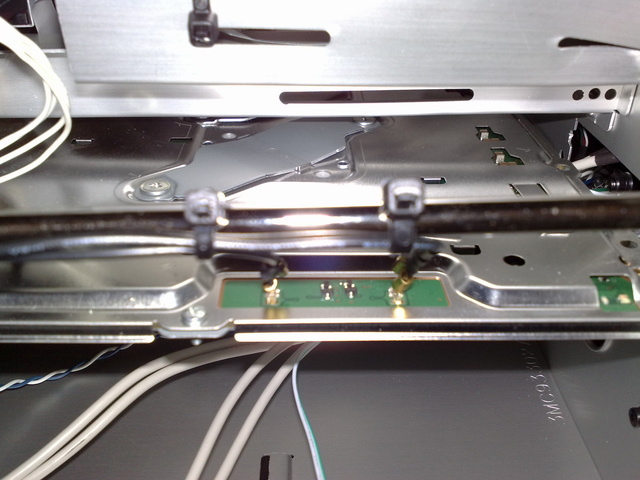

散熱鰭片內插的綠白線為溫度計的測溫感知線

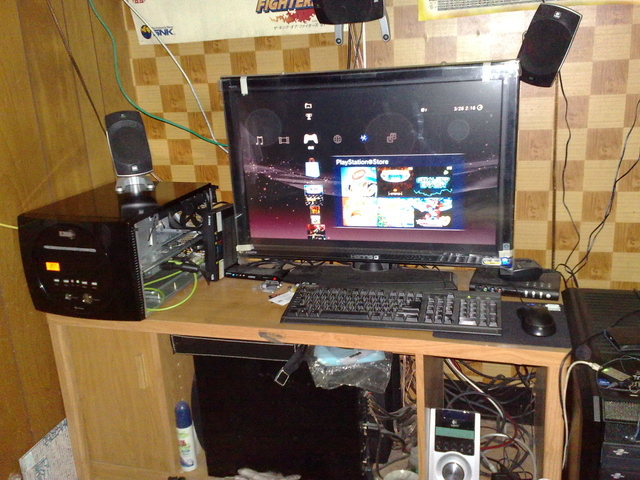

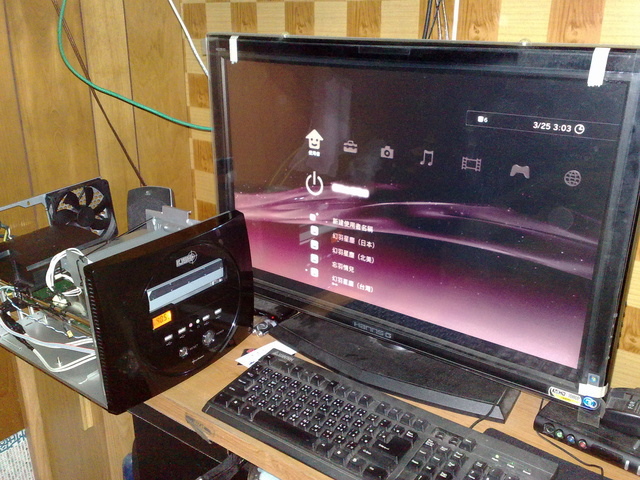

實機測試，感動到快要大叫了~
很可惜開關不能用...
到底ps3開關的作動方式是甚麼= =?靜電?!
所有接頭正常運作中...

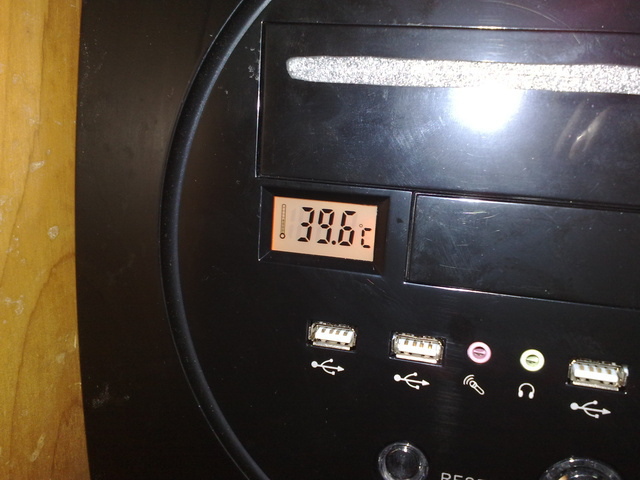

溫度顯示也ok，四個usb孔也正常
風扇運轉也ok
風扇接頭：棕+12v，黑接地，灰...不知，可能是控制轉速的?!
這邊的電源是要接出來給機殼後方的12v風扇
如下圖所見...

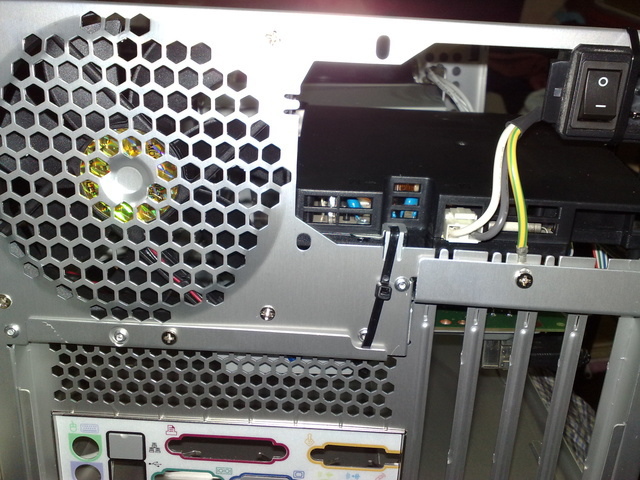

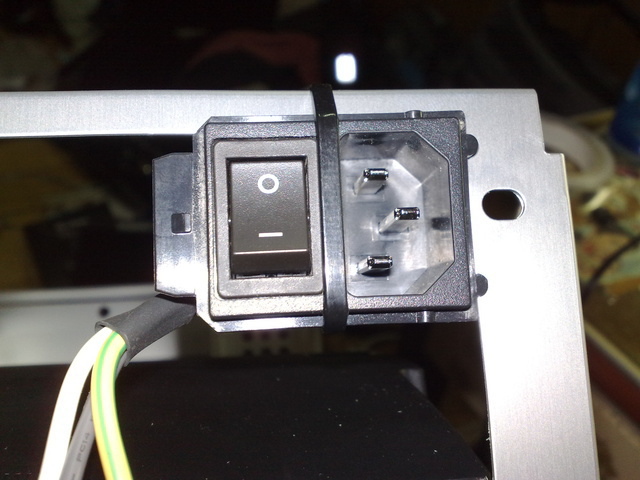

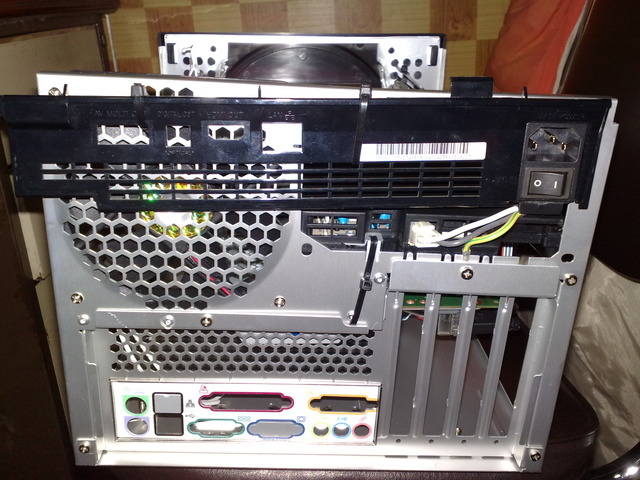

後面開關重新美化，少不了的還是束帶...

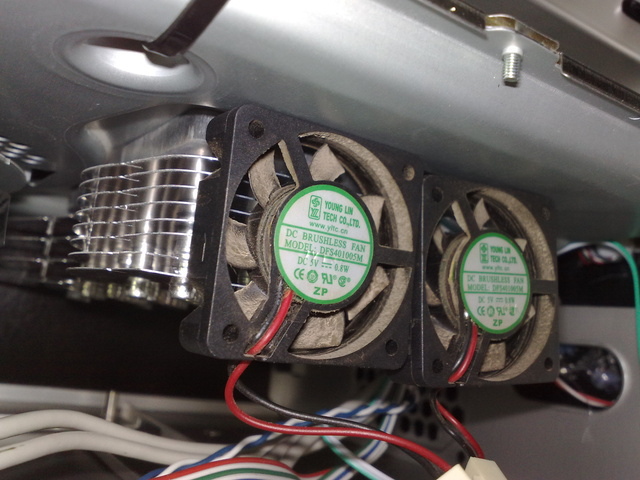

另外再散熱鰭片安裝兩個usb小風扇
弄好，打好文章，都快四點了...
其他的開箱文，明天再說吧= =
累了累了~其他的明天再整理...

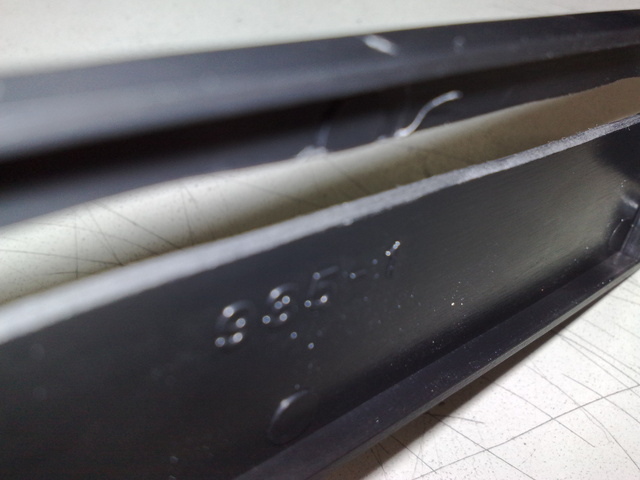

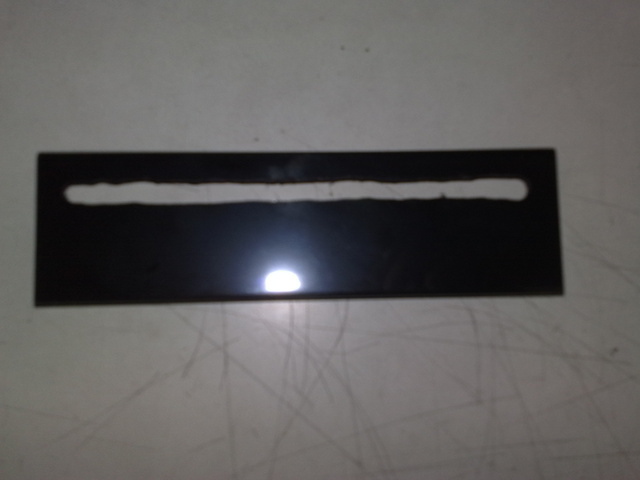

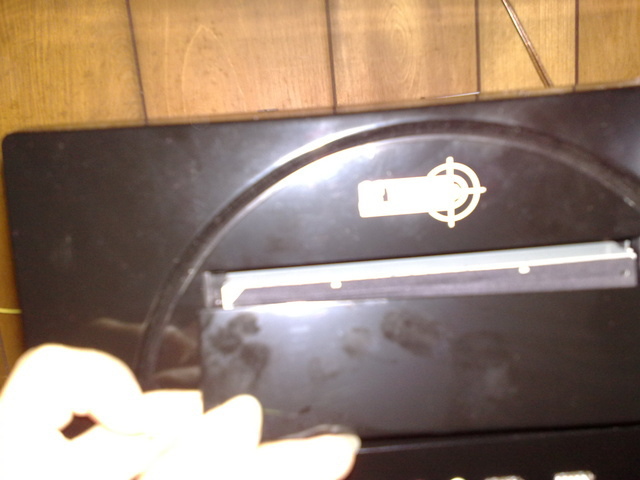

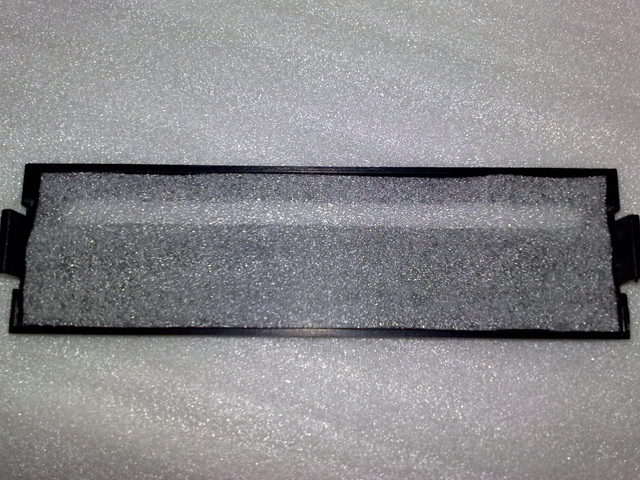

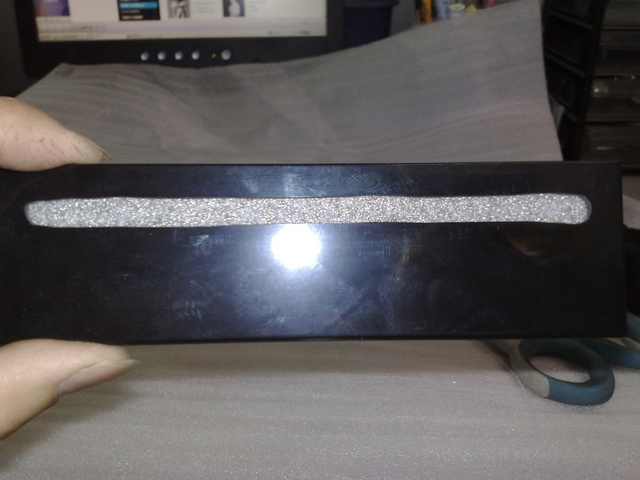

接下來做美化的動作，拿出原本機殼上的光碟機檔板
比對好光碟機吸入口位置
車溝，並用砂紙拋光，避免刮傷光碟
光碟機吸入口本身有黑色絨布，好像是可以防塵?!
所以我也來效法一下吧！

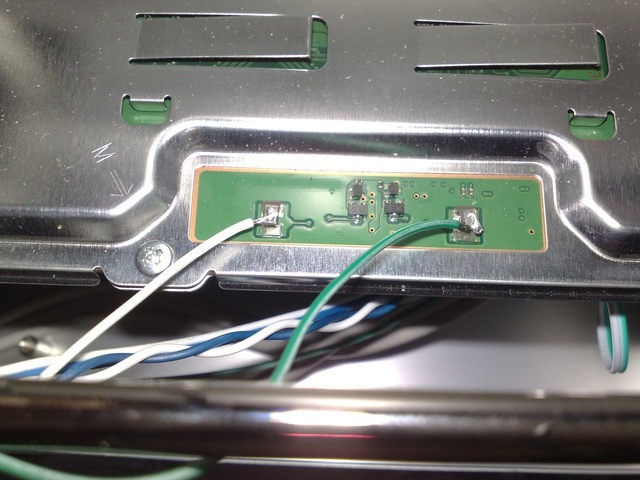

之後開關焊上電線，電線牽到面板開關，結論還是無效...煩= ="

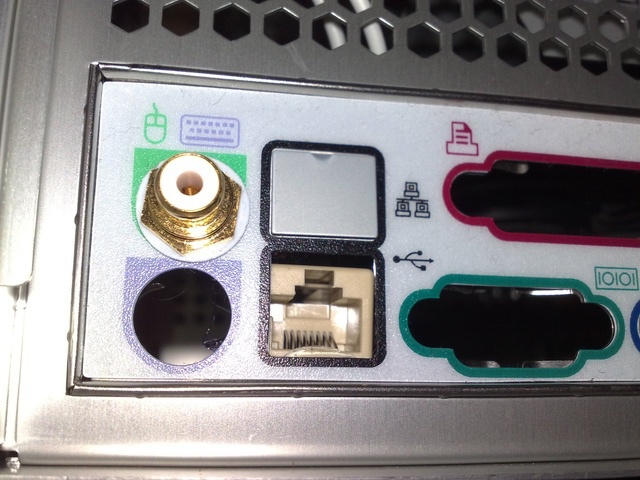

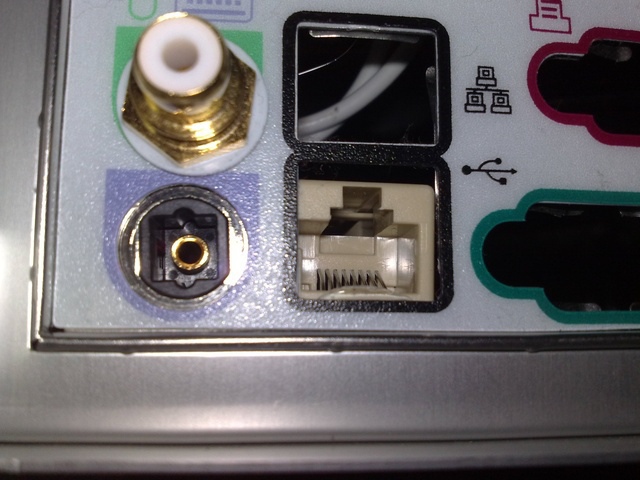

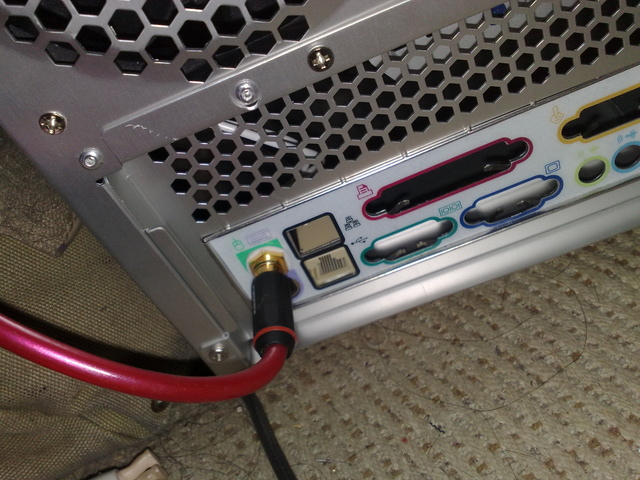

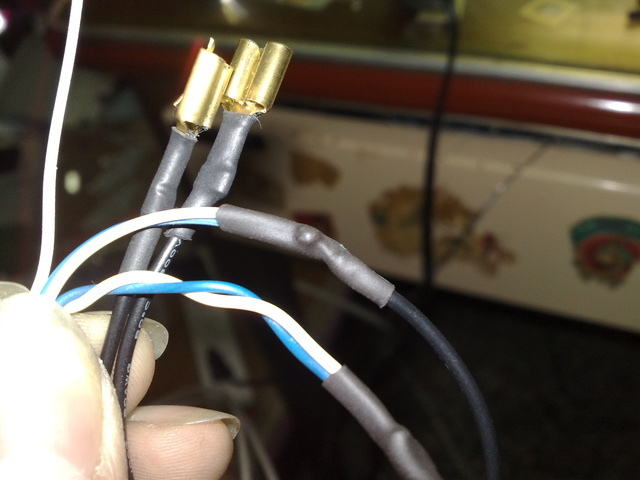

製作同軸&網路接頭
正面照~
同軸下面加上光纖座！

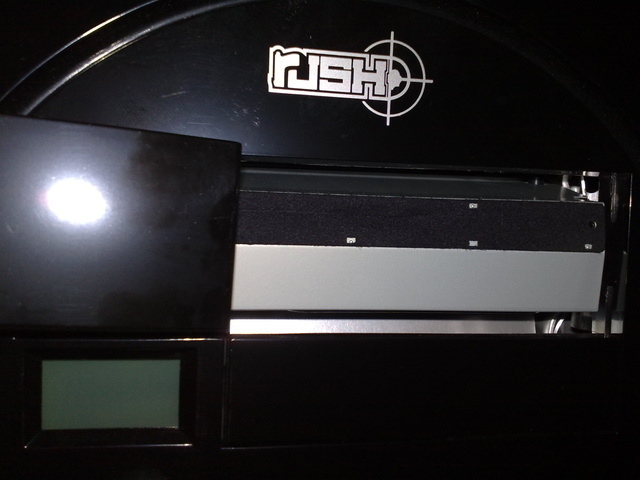

面板漂亮多了

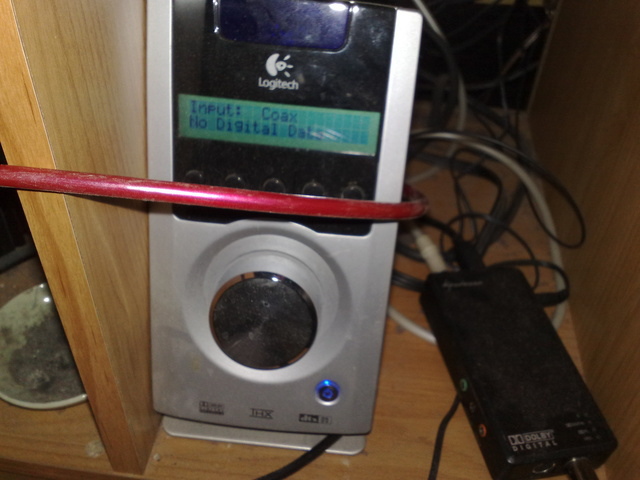

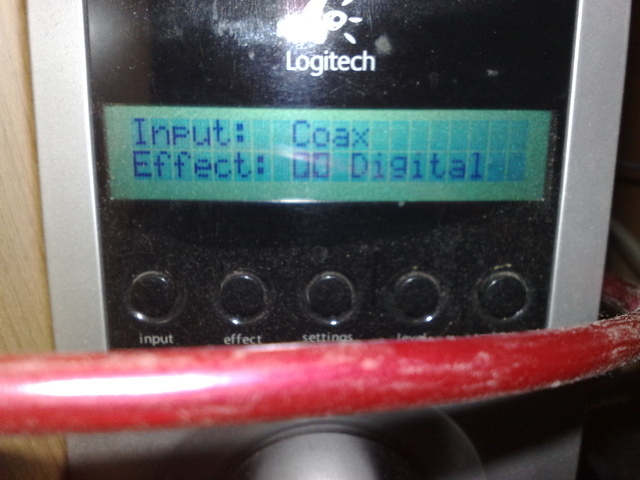

把同軸接到Z5500實際測試，成功抓到訊號！
同軸傳輸的聲音訊好比光纖好唷！
雖然我是木耳啦~XD
接下來就暖機吧！
五分鐘&十分鐘的鰭片溫度
原本以為差不多結束了
之後開了一陣子
主機啪了一聲，自動關機...
總電源關閉一段時間又可以開機了
估計是電源供應器過熱...
經實驗證明，電源供應器溫度達45度時，會自動斷電
看來要加強散熱系統囉！
之後我又陸續買了風扇，導熱矽膠，溫度計...
我買了兩組指針式的液晶溫度計
還蠻帥的！
分別是測量變壓器，CPU，GPU的溫度...
現在正在暖機做測試中...
變壓器溫度維持在32.5度左右
但是...我的光碟機掛了~XD
不會讀片，也不會吸片...
光碟在裡面的時候選單內沒有遊戲給我選擇
不過按面板上的退片鍵還是能退片
改天再來拆光碟機研究一下好了...
改好這個壞那個，改好那個壞這個~
這台PS3存心跟我過不去= =
