先來說說為什麼要來拆解這台入手不到...3天?!
目前台北地下街正夯的新世代掌上型主機
號稱有裸視3D功能的NINTENDO 3DS
簡稱N3DS！
其實在網路上有找到一篇討論
N3DS的其他顏色
雖然~雖然都只是展示機！
但是~~~~~好漂亮呀！
不過要等其他顏色販售，我不如自己來處理比較快
反正把外殼換顏色...這種蠢事我又不是第一次做~XD

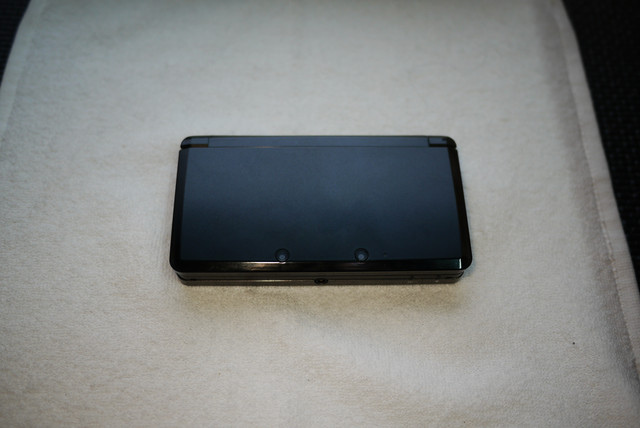

本日病患，黑色N3DS一台！

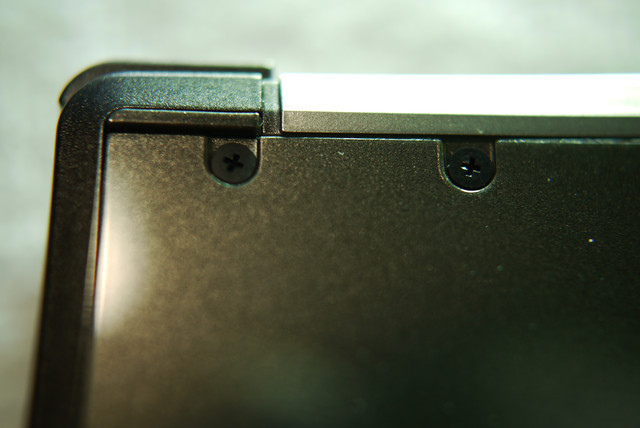

首先要拆電池蓋，電池蓋上方有四顆螺絲~非常的簡單就可以拆下來了！
上方螺絲拆開之後，用掀的就可以掀起來了
蓋子的下方是卡榫~蓋上的方式...簡單來說就跟家中的遙控器蓋子一樣~
先把卡榫插入，再鎖上螺絲即可
不過這四個螺絲有裝上個小零件，所以螺絲並不能完全的卸除
不過這樣也好，至少這四個螺絲絕對不可能不見！

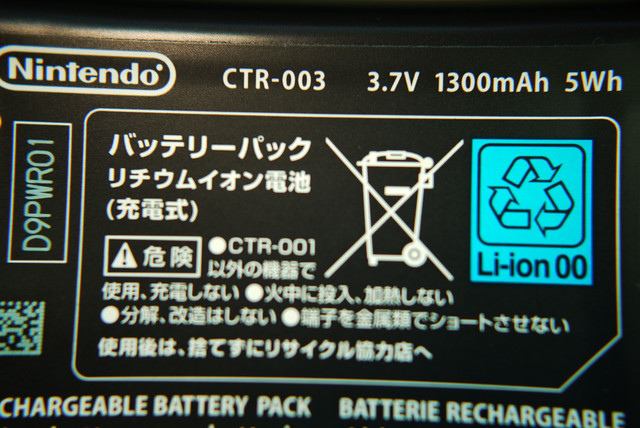

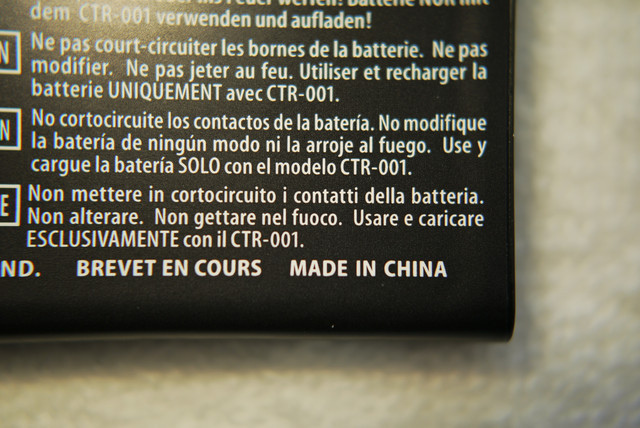

電池規格表~
不意外，左岸製品~反正現在很多東西都是左岸製品
某哈拉區還有人發問，今天的日本大地震，會不會導致N3DS漲價?!
其實...我覺得這問題還挺蠢的= ="

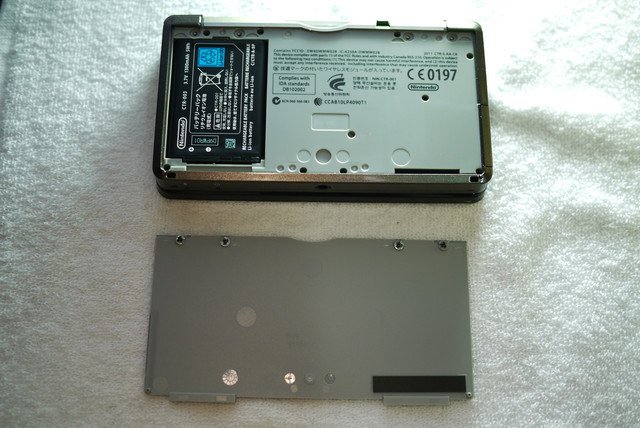

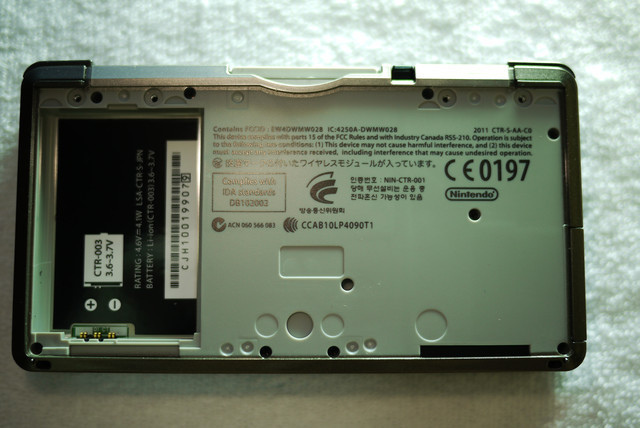

卸除電池後的樣貌~
上面似乎印了很多....認證碼?!
反正都是通過一些甚麼安規啦~之類的吧...
接下來就是把肉眼可以看到的螺絲全拆了，這邊值得一提的是...

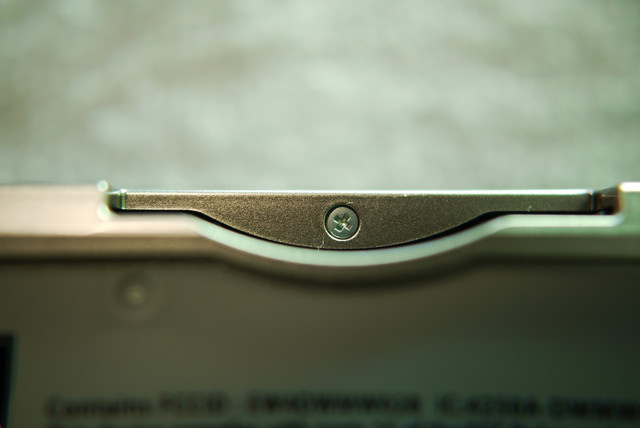

卡匣插入槽這邊也有一顆螺絲，千萬不要忘記拆...
我當初就是沒看到這一顆，差點硬掰...XD
所以特別照下來，警惕自己
開蓋之前，記得先把觸控筆&遊戲卡匣都移除！

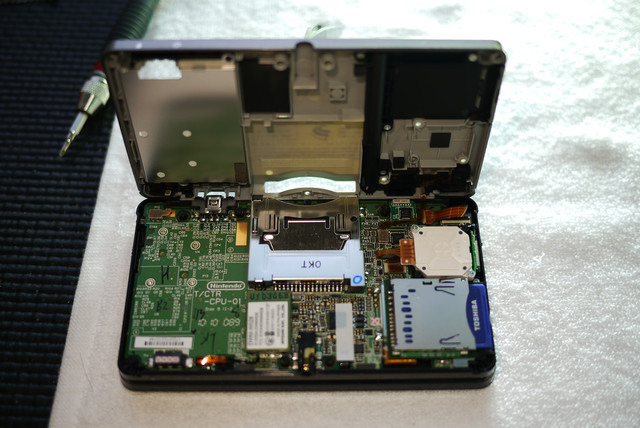

開蓋之後切忌後蓋請勿直接上抬
不然L&R鍵的軟排線可能會受損！

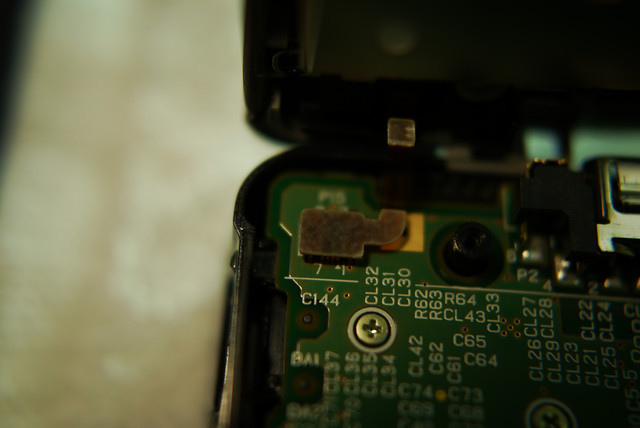

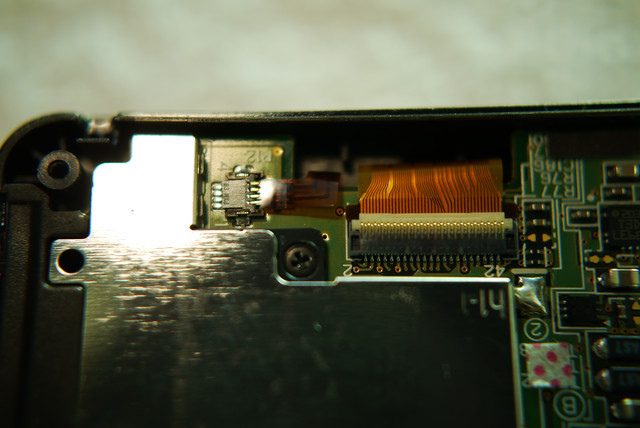

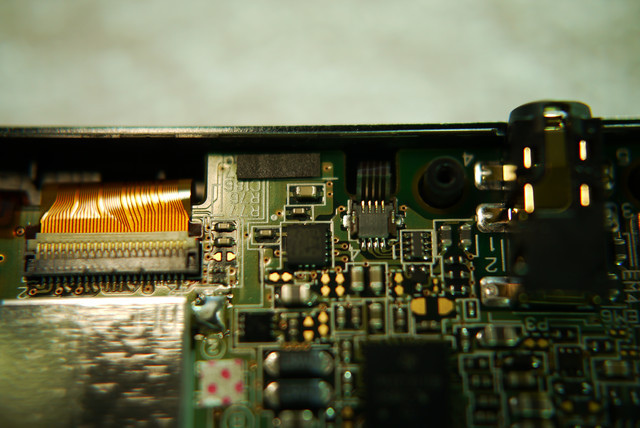

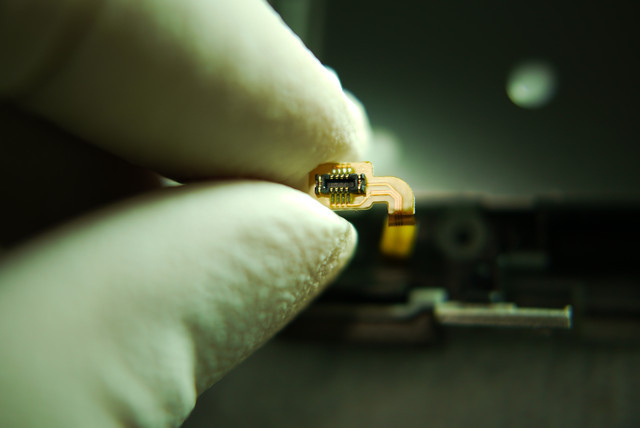

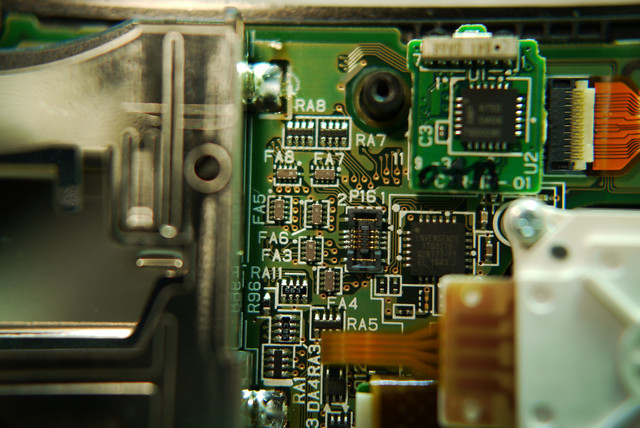

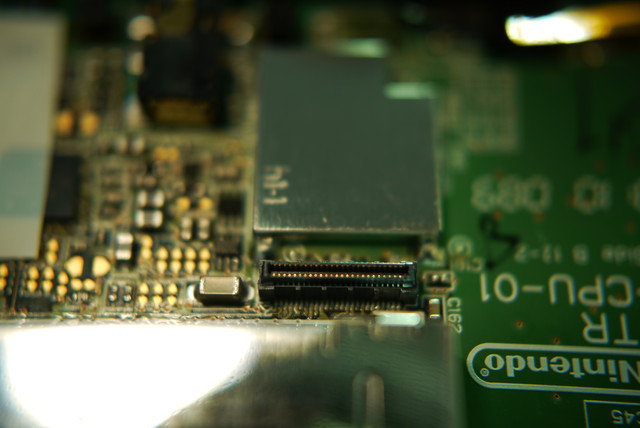

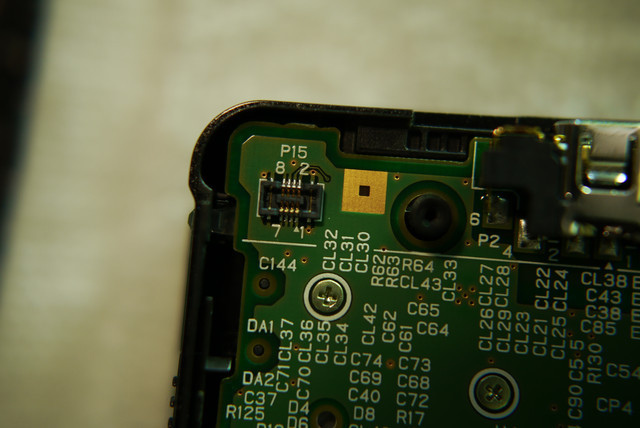

上面兩張圖就是L&R的軟排PIN
分別接在主機板上的P15，P16位置...
這個設計還真是第一次看到...

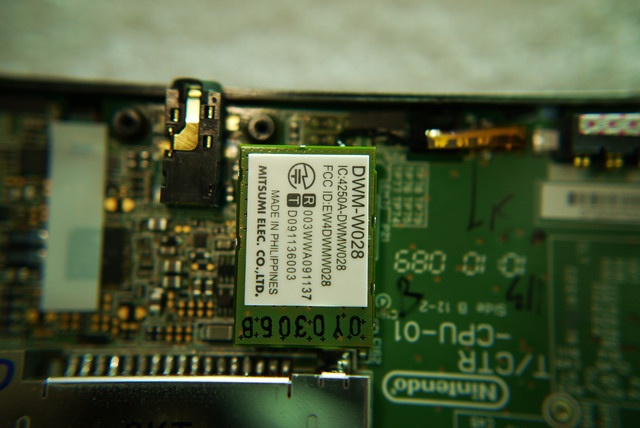

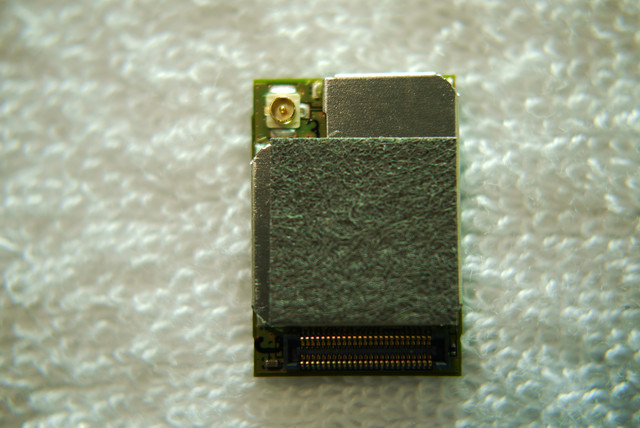

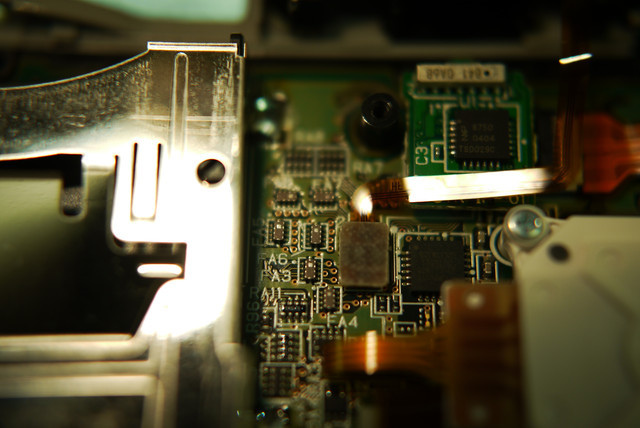

再來要拆這一顆~
聽說是WIFI的電路板！
菲律賓製！

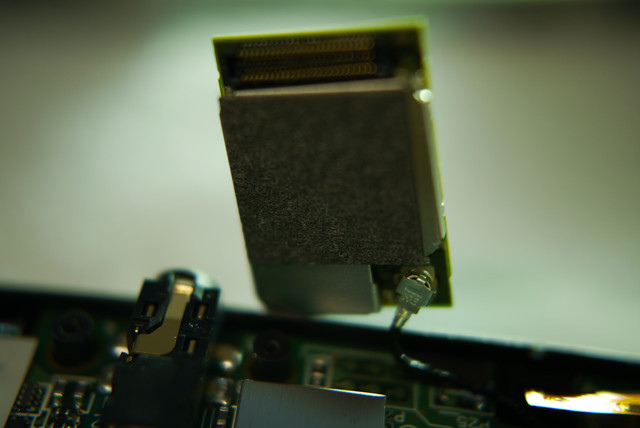

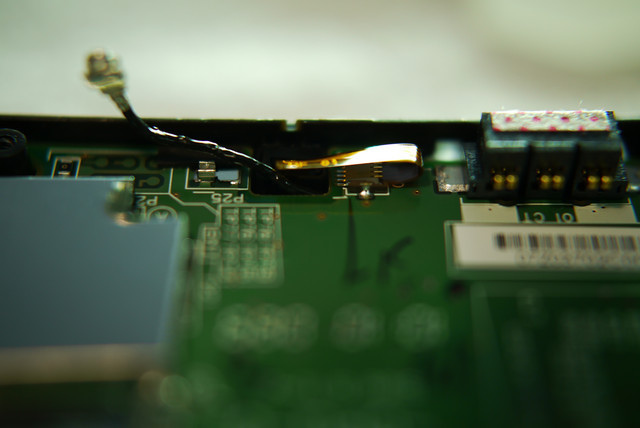

用工具向上掀起後，會看到下面還連接一條天線
請勿用力扯斷~XD
這是WIFI的插槽！
小小一塊，請小心收藏

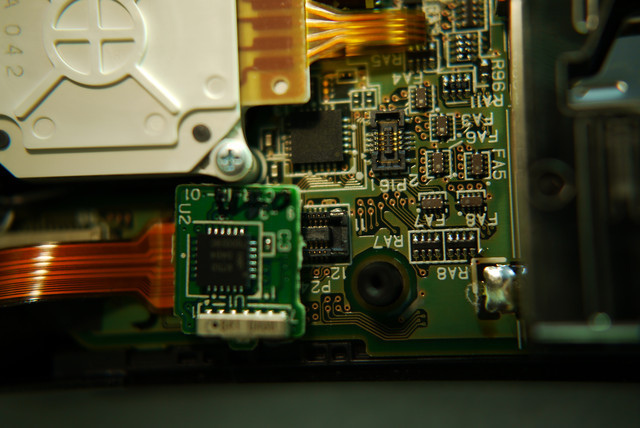

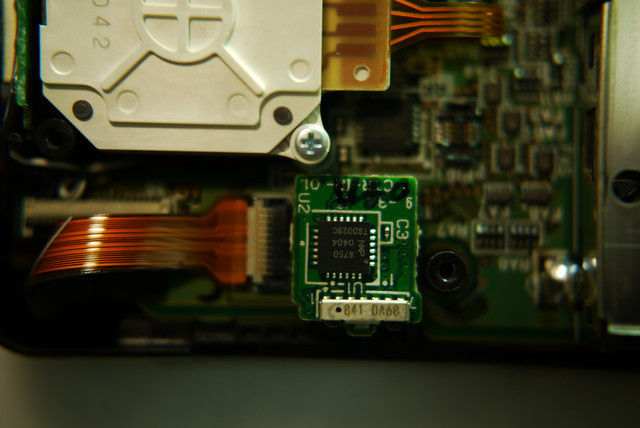

接著移除紅外線裝置~也是一個插槽~

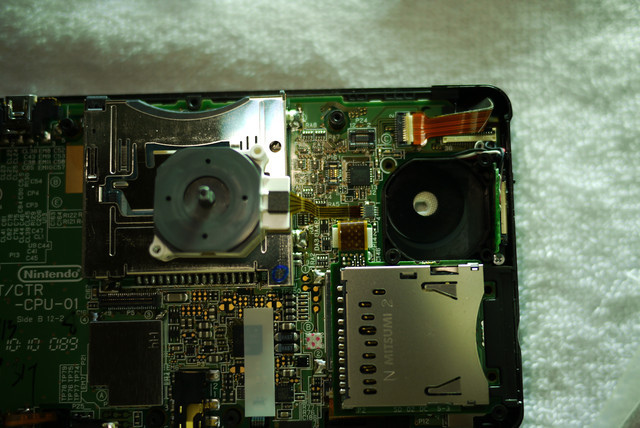

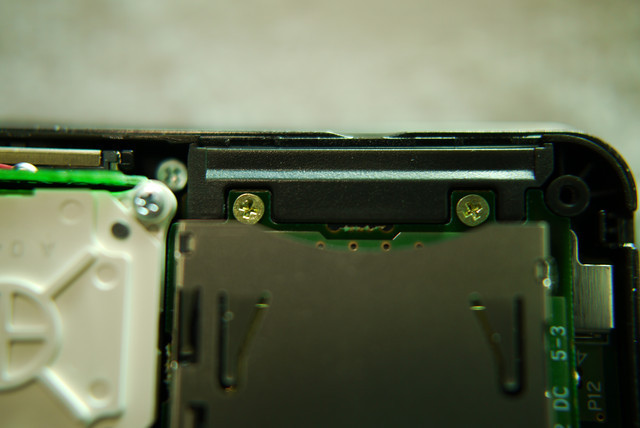

接著移除記憶卡槽的螺絲

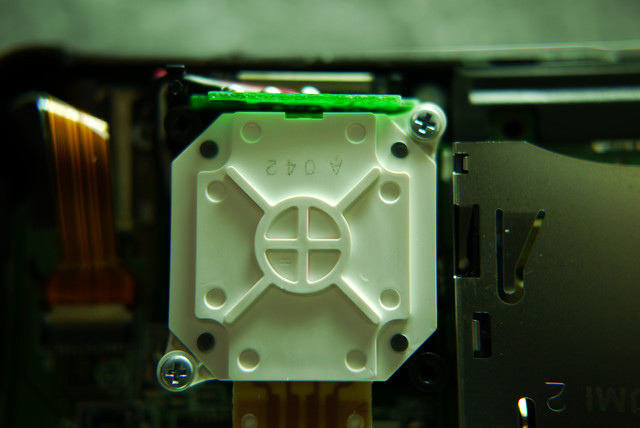

類比搖桿的螺絲也一併移除

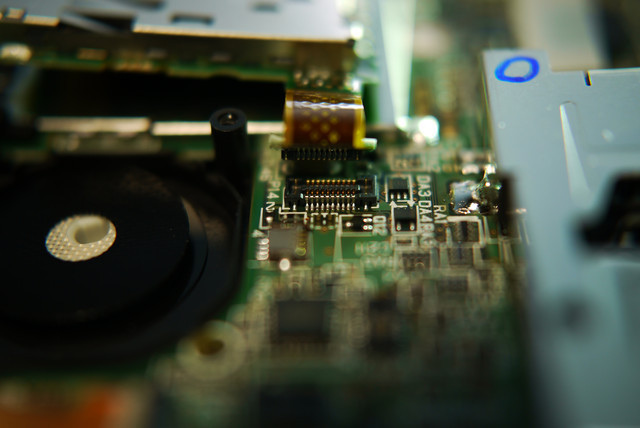

類比搖桿連接著一條排線
這個排線的固定方式很常看到~
PSP，PS3上面都有，所以也是要先把塑膠壓板扳開~
才能抽出排線，請勿硬抽唷！

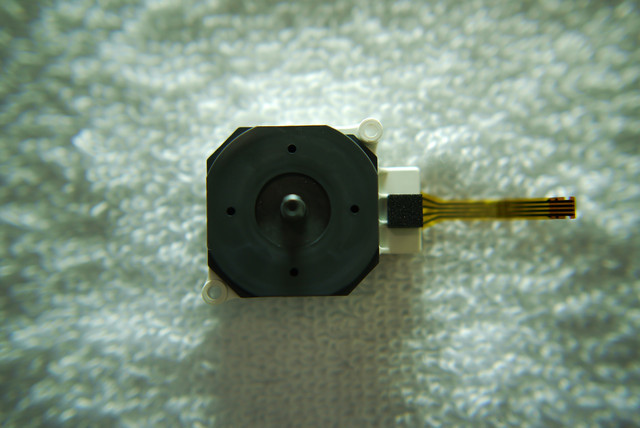

類比搖桿GET！
接下來移除記憶卡插槽的排線

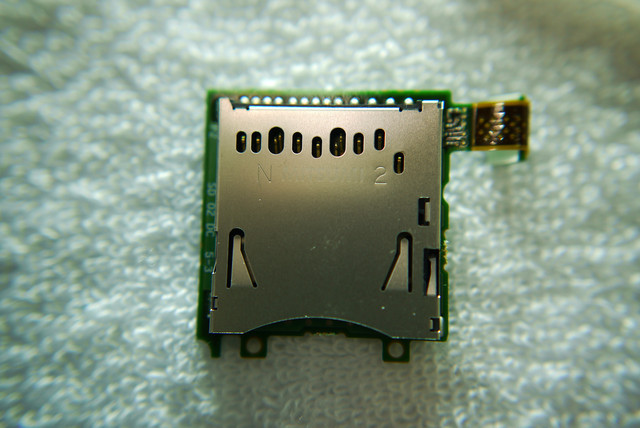

記憶卡插槽GET！
接下來...N3DS主機板上，四處都佈滿了這種該死的軟排線...
我超討厭拆這種的，因為這個還蠻難裝的= =

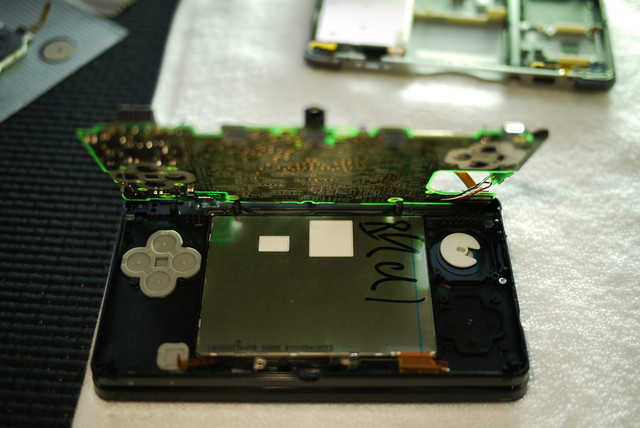

全部移除後，螺絲拆一拆
主機板就可掀起來了！

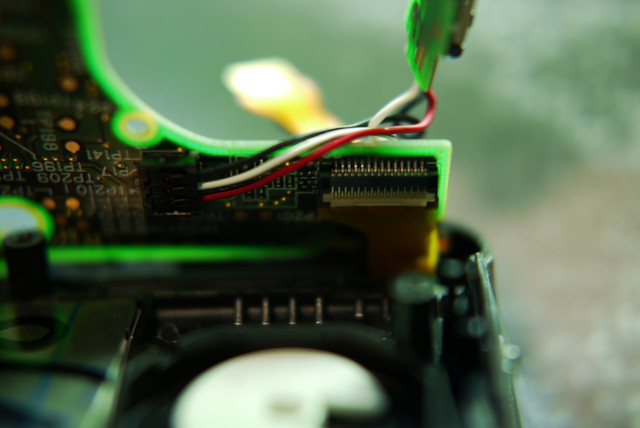

重點提示！
主機板下方還有一條排線！
我拆的時候，也差點直接把它給毀了...

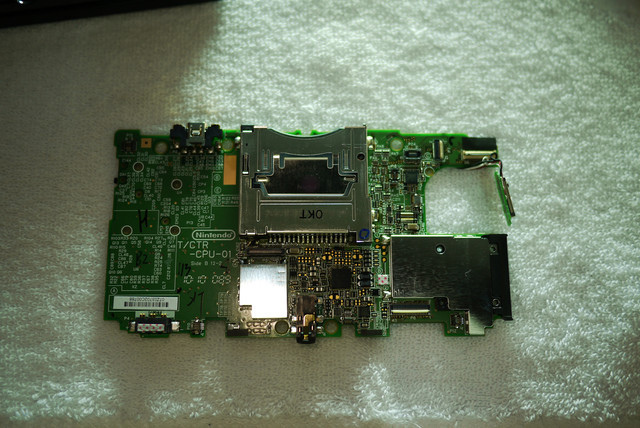

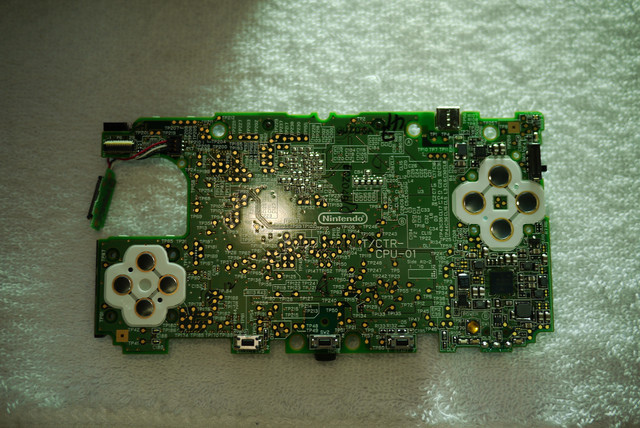

就這樣，主機板GET！
再來就先拆下螢幕這一區塊的物件吧！

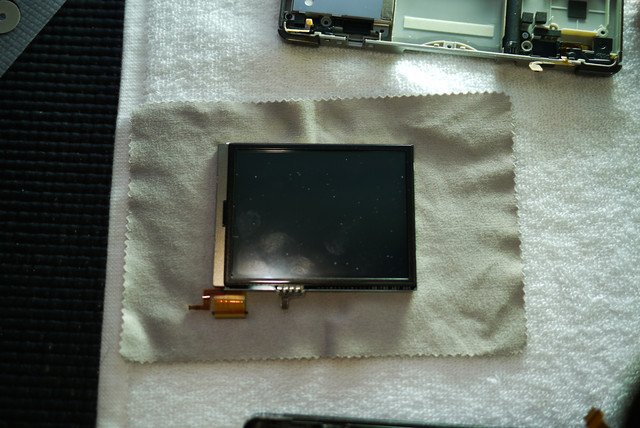

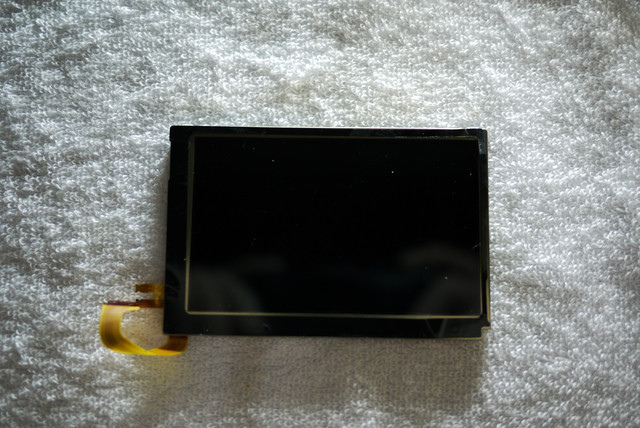

觸控螢幕GET！

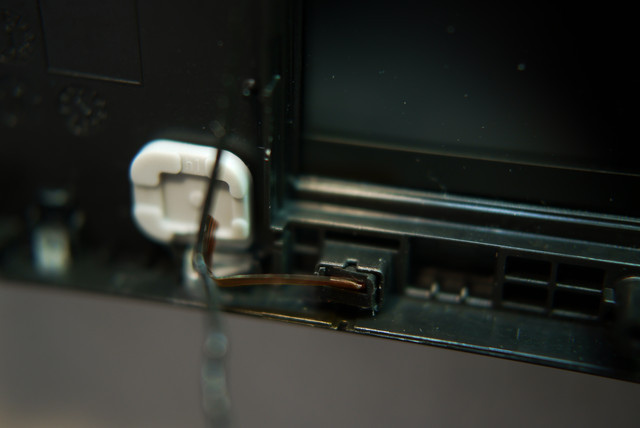

麥克風裝置~用鑷子夾出來
麥克風GET！

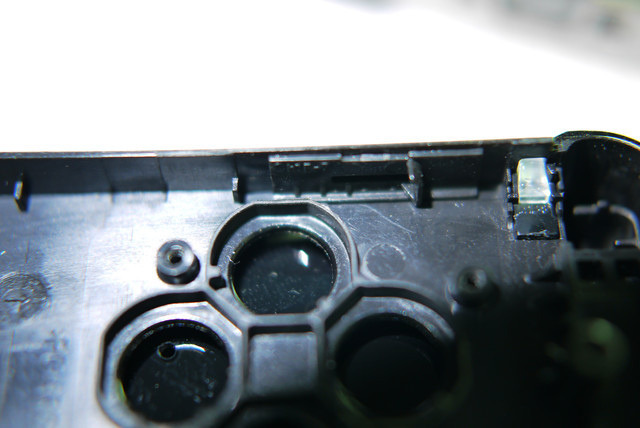

導光元件也不忘拆下~但是這邊要提到的是...
我拆不下來呀!!!
我完全研究不出來它怎麼裝上去的= =
最後...放棄(攤手

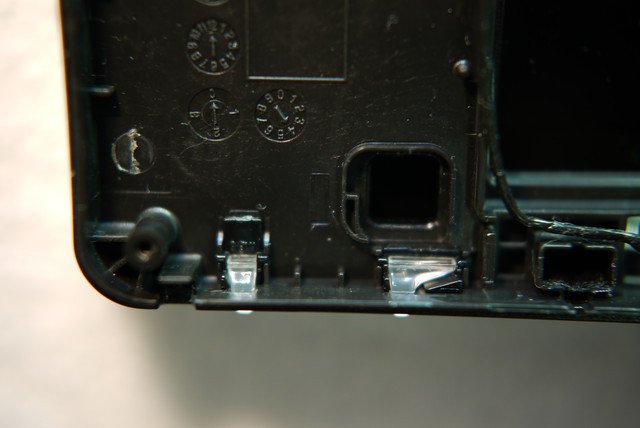

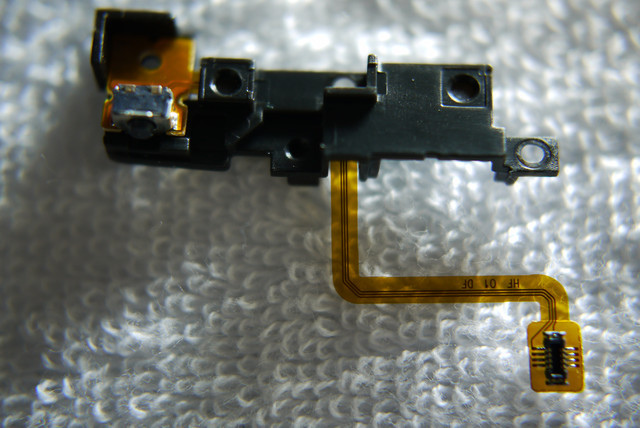

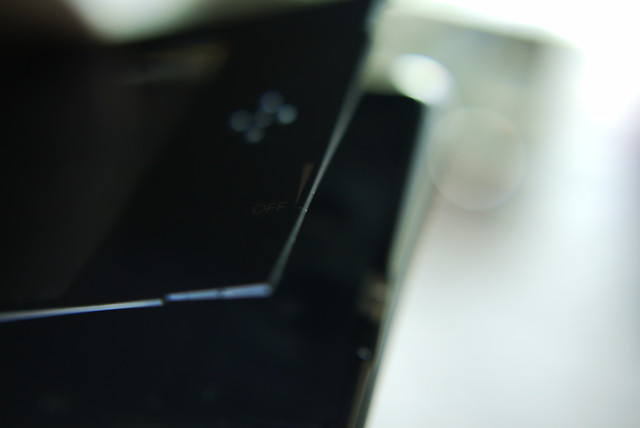

蓋子側邊的開關元件也要拆下，這個螺絲移除就可以拆下了
這邊也有一個拆不下來的= ="
我真懷疑是怎麼裝上去的...硬裝?!

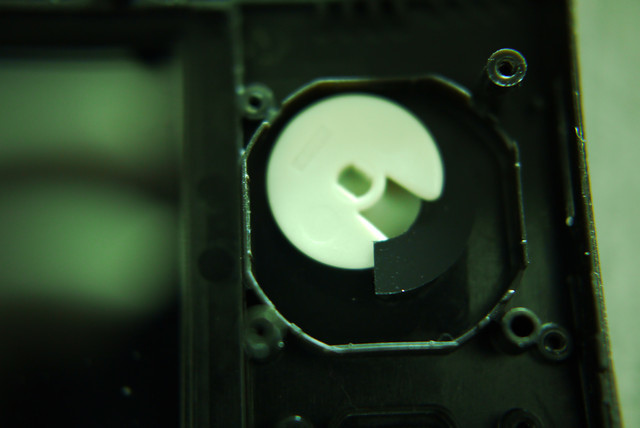

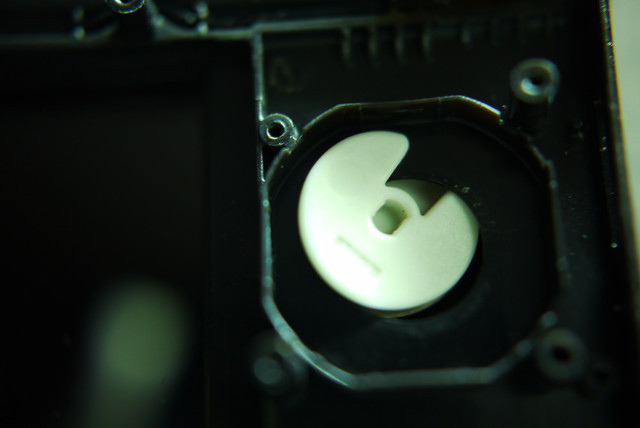

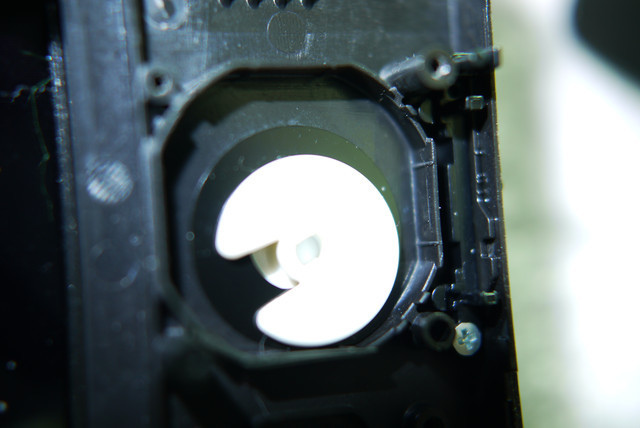

再來拆類比頭，首先先把內部黑色墊圈移除
然後用個角度，讓類比的缺角處可以穿出洞外
我覺得任天堂這個設計很屌！
等於說整個類比頭是單一物件
而非上下兩個物件組裝而成的

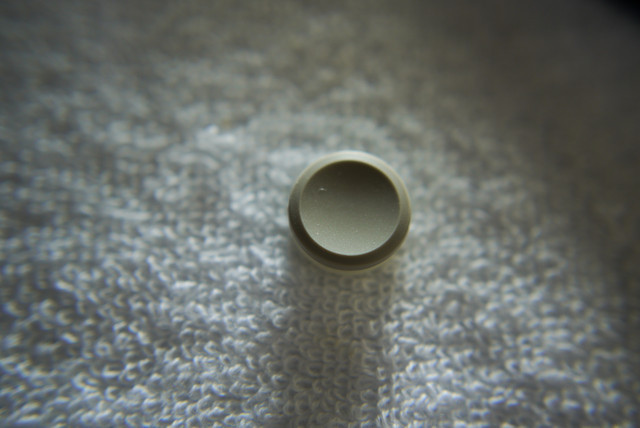

類比頭GET！

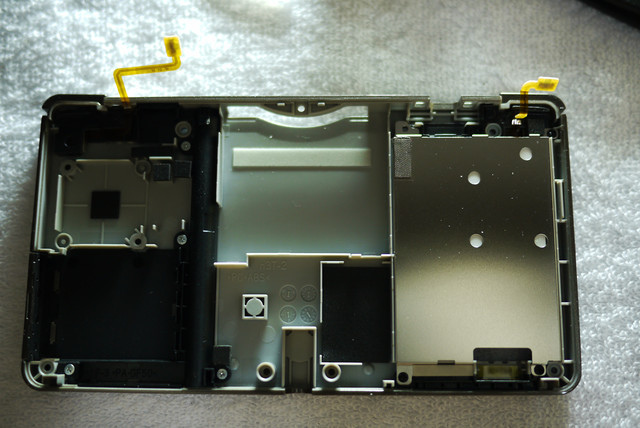

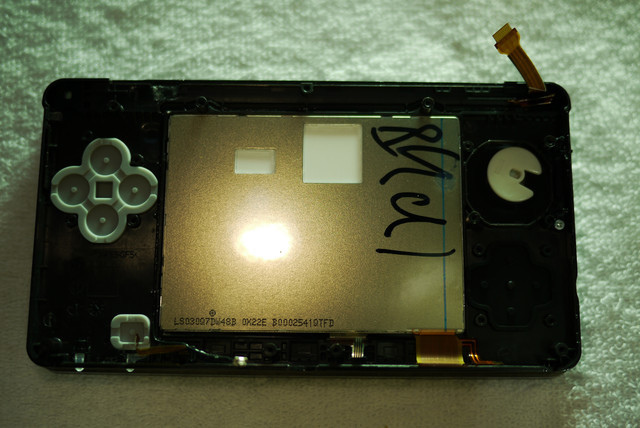

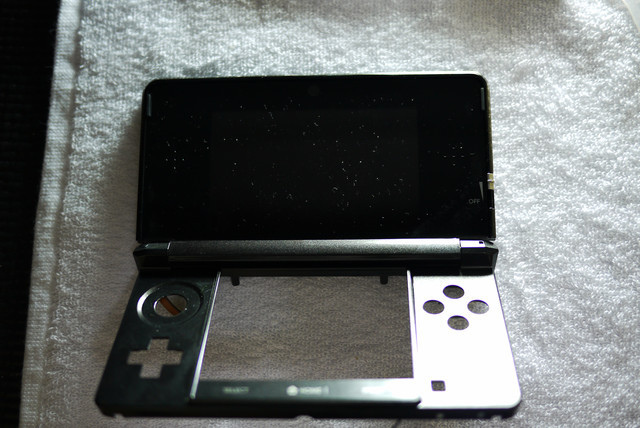

基本上下半身...已經被我剝光光了(羞
這邊有個小意外，我當時沒注意到，直接翻轉成正面
十字鍵就這樣掉了！
掉在地上~然後消失了！
我趴在地上找了快十分鐘，終於在電腦主機底下找到它的蹤影
不過還是有遺失零件...一個小小的導光元件...
3/14資訊更新：剛剛不死心又趴在地上找一次，終於在門邊找到了...可喜可賀！

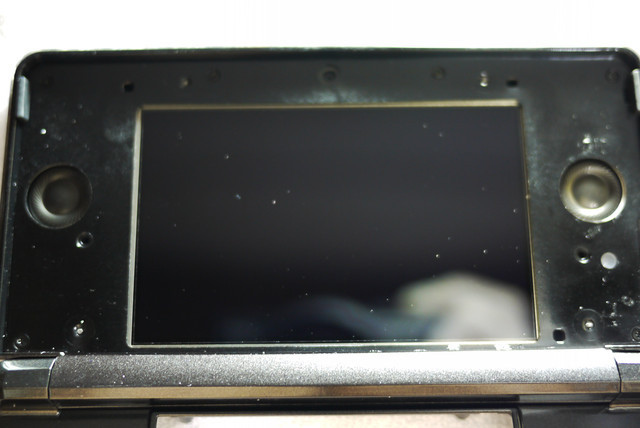

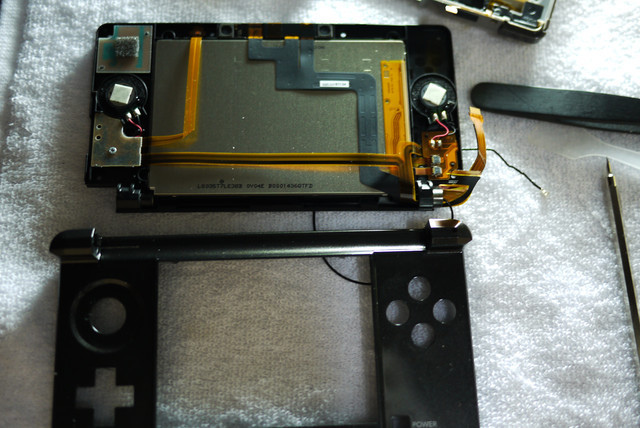

接下來要拆上螢幕，上螢幕有個面板貼在上蓋上
把螺絲全部巧妙的遮掩住了！
這一片不太好拆，所以心臟要大才可以動手唷！

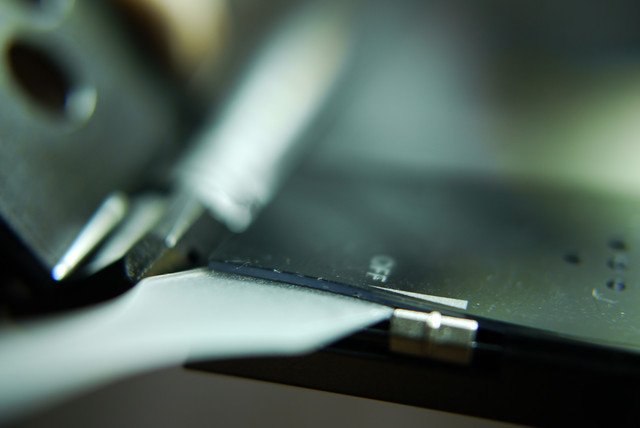

稍微掀開一些了...下面的黏膠超黏的，緊密黏合！

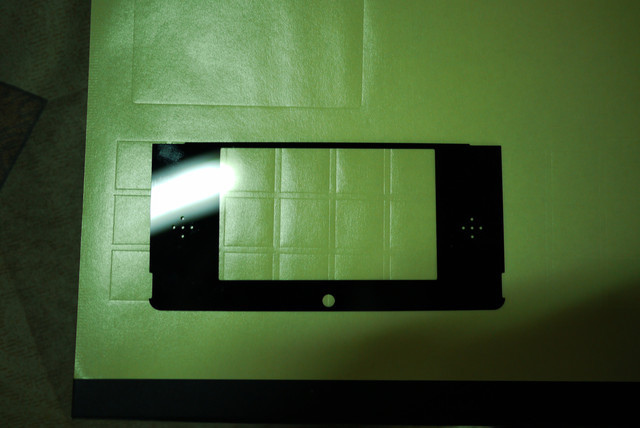

這種有黏性的東西，就要祭出另外一個法寶：離型紙
何謂離型紙?!
簡單來說就是貼紙一般不是都有兩張紙?!
一張是專門來黏的，上面可能會有印一些圖案呀，文字呀，那張就是俗稱的貼紙！
另外一張光滑的，從貼紙上撕下後，就被丟棄的那張紙...就是所謂的離型紙！
這樣就可以很輕鬆地把螺絲全移除了！

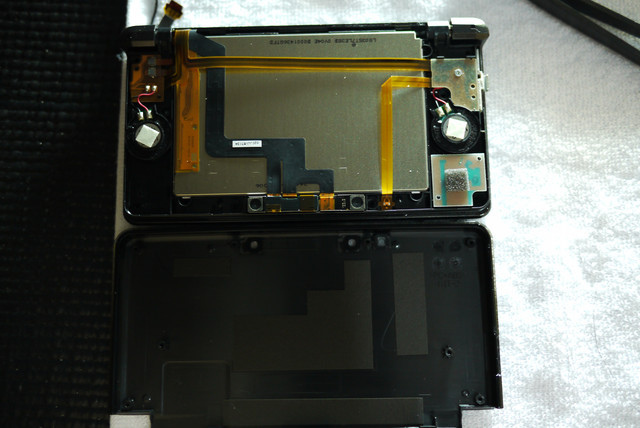

上蓋掀開後，下面也是有卡榫，而且還有點緊！
花了我一點時間才拆開，畢竟第一次拆，哪知道構造= =
不敢太用力~~~
上下座到底要怎麼分離?!
一直讓我感到困惑，最後找到了解答...

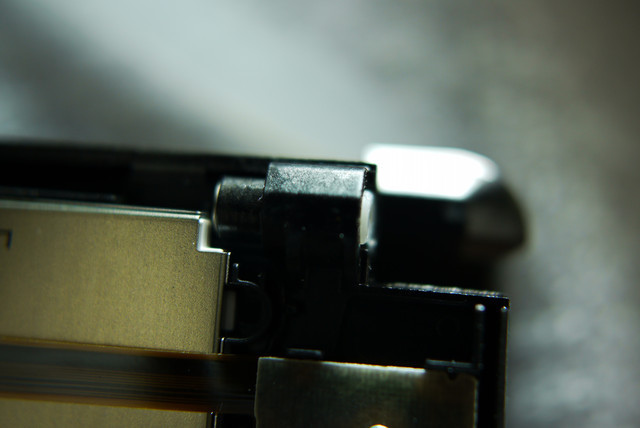

原來其中一關的軸心是可以移動的！
用尖銳物品把軸心移出來就可以了
這樣~N3DS就這樣被分屍了！

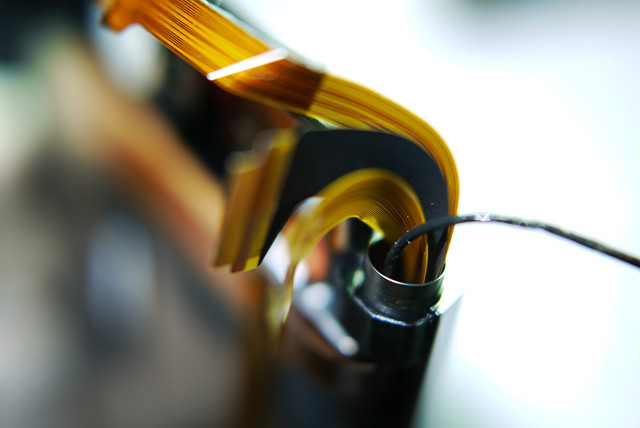

看到這一堆藏在軸心內的排線...一想到以後要組裝回去...(汗

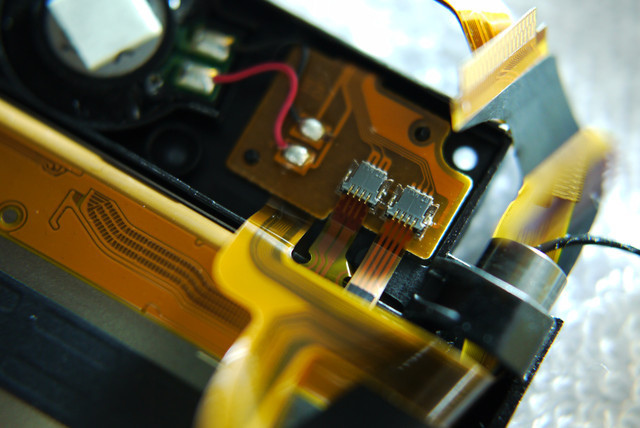

接下來先拆喇叭，先把連接在上螢幕的兩個排線移除

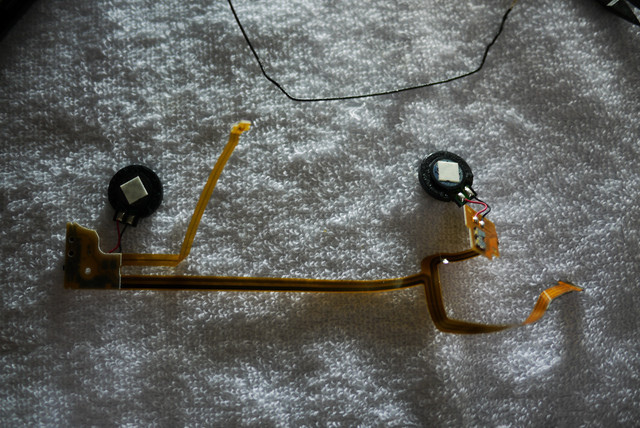

立體聲喇叭就被拆下來了，這邊值得一提的是...
我玩實感賽車的時候，立體聲真的蠻讚的哩~XD

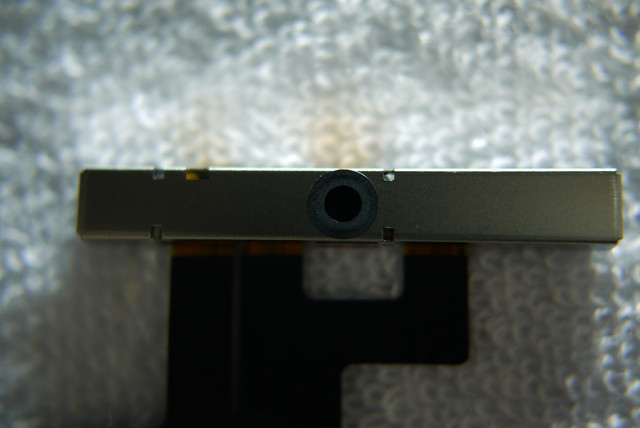

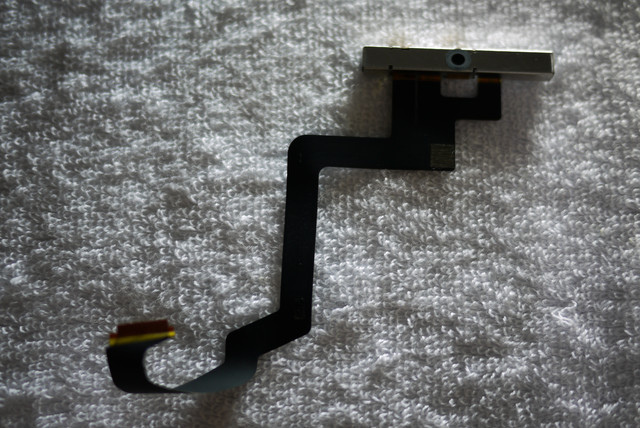

視訊頭裝置也可以輕鬆拆下了...

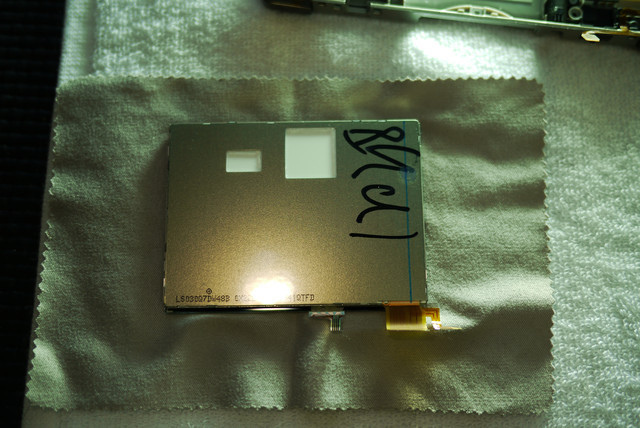

上螢幕GET！

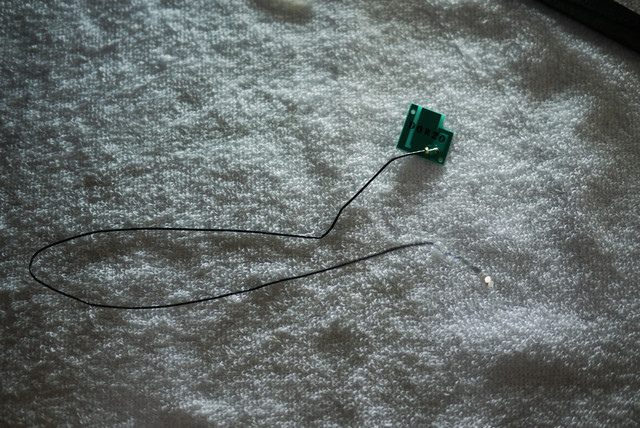

連接WIFI那條線的電路板...
再來就是拆下蓋的L&R鍵
拆下來的樣貌~

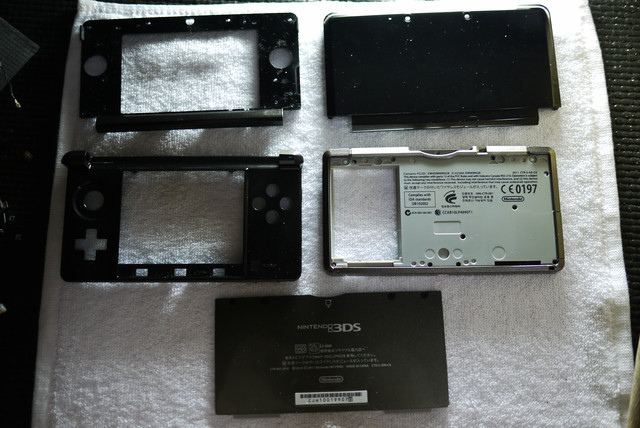

最後來張屍體大合照！
後續....
為什麼要拍拆解照?!
因為...算是做個紀錄，以後要裝也有圖可參考！
以上拆解順序參考拆解網
目前台北地下街正夯的新世代掌上型主機
號稱有裸視3D功能的NINTENDO 3DS
簡稱N3DS！
其實在網路上有找到一篇討論
N3DS的其他顏色
雖然~雖然都只是展示機！
但是~~~~~好漂亮呀！
不過要等其他顏色販售，我不如自己來處理比較快
反正把外殼換顏色...這種蠢事我又不是第一次做~XD
本日病患，黑色N3DS一台！
首先要拆電池蓋，電池蓋上方有四顆螺絲~非常的簡單就可以拆下來了！
上方螺絲拆開之後，用掀的就可以掀起來了
蓋子的下方是卡榫~蓋上的方式...簡單來說就跟家中的遙控器蓋子一樣~
先把卡榫插入，再鎖上螺絲即可
不過這四個螺絲有裝上個小零件，所以螺絲並不能完全的卸除
不過這樣也好，至少這四個螺絲絕對不可能不見！
電池規格表~
不意外，左岸製品~反正現在很多東西都是左岸製品
某哈拉區還有人發問，今天的日本大地震，會不會導致N3DS漲價?!
其實...我覺得這問題還挺蠢的= ="
卸除電池後的樣貌~
上面似乎印了很多....認證碼?!
反正都是通過一些甚麼安規啦~之類的吧...
接下來就是把肉眼可以看到的螺絲全拆了，這邊值得一提的是...
卡匣插入槽這邊也有一顆螺絲，千萬不要忘記拆...
我當初就是沒看到這一顆，差點硬掰...XD
所以特別照下來，警惕自己
開蓋之前，記得先把觸控筆&遊戲卡匣都移除！
開蓋之後切忌後蓋請勿直接上抬
不然L&R鍵的軟排線可能會受損！
上面兩張圖就是L&R的軟排PIN
分別接在主機板上的P15，P16位置...
這個設計還真是第一次看到...
再來要拆這一顆~
聽說是WIFI的電路板！
菲律賓製！
用工具向上掀起後，會看到下面還連接一條天線
請勿用力扯斷~XD
這是WIFI的插槽！
小小一塊，請小心收藏
接著移除紅外線裝置~也是一個插槽~
接著移除記憶卡槽的螺絲
類比搖桿的螺絲也一併移除
類比搖桿連接著一條排線
這個排線的固定方式很常看到~
PSP，PS3上面都有，所以也是要先把塑膠壓板扳開~
才能抽出排線，請勿硬抽唷！
類比搖桿GET！
接下來移除記憶卡插槽的排線
記憶卡插槽GET！
接下來...N3DS主機板上，四處都佈滿了這種該死的軟排線...
我超討厭拆這種的，因為這個還蠻難裝的= =
全部移除後，螺絲拆一拆
主機板就可掀起來了！
重點提示！
主機板下方還有一條排線！
我拆的時候，也差點直接把它給毀了...
就這樣，主機板GET！
再來就先拆下螢幕這一區塊的物件吧！
觸控螢幕GET！
麥克風裝置~用鑷子夾出來
麥克風GET！
導光元件也不忘拆下~但是這邊要提到的是...
我拆不下來呀!!!
我完全研究不出來它怎麼裝上去的= =
最後...放棄(攤手
蓋子側邊的開關元件也要拆下，這個螺絲移除就可以拆下了
這邊也有一個拆不下來的= ="
我真懷疑是怎麼裝上去的...硬裝?!
再來拆類比頭，首先先把內部黑色墊圈移除
然後用個角度，讓類比的缺角處可以穿出洞外
我覺得任天堂這個設計很屌！
等於說整個類比頭是單一物件
而非上下兩個物件組裝而成的
類比頭GET！
基本上下半身...已經被我剝光光了(羞
這邊有個小意外，我當時沒注意到，直接翻轉成正面
十字鍵就這樣掉了！
掉在地上~然後消失了！
我趴在地上找了快十分鐘，終於在電腦主機底下找到它的蹤影
不過還是有遺失零件...一個小小的導光元件...
3/14資訊更新：剛剛不死心又趴在地上找一次，終於在門邊找到了...可喜可賀！
接下來要拆上螢幕，上螢幕有個面板貼在上蓋上
把螺絲全部巧妙的遮掩住了！
這一片不太好拆，所以心臟要大才可以動手唷！
稍微掀開一些了...下面的黏膠超黏的，緊密黏合！
這種有黏性的東西，就要祭出另外一個法寶：離型紙
何謂離型紙?!
簡單來說就是貼紙一般不是都有兩張紙?!
一張是專門來黏的，上面可能會有印一些圖案呀，文字呀，那張就是俗稱的貼紙！
另外一張光滑的，從貼紙上撕下後，就被丟棄的那張紙...就是所謂的離型紙！
這樣就可以很輕鬆地把螺絲全移除了！
上蓋掀開後，下面也是有卡榫，而且還有點緊！
花了我一點時間才拆開，畢竟第一次拆，哪知道構造= =
不敢太用力~~~
上下座到底要怎麼分離?!
一直讓我感到困惑，最後找到了解答...
原來其中一關的軸心是可以移動的！
用尖銳物品把軸心移出來就可以了
這樣~N3DS就這樣被分屍了！
看到這一堆藏在軸心內的排線...一想到以後要組裝回去...(汗
接下來先拆喇叭，先把連接在上螢幕的兩個排線移除
立體聲喇叭就被拆下來了，這邊值得一提的是...
我玩實感賽車的時候，立體聲真的蠻讚的哩~XD
視訊頭裝置也可以輕鬆拆下了...
上螢幕GET！

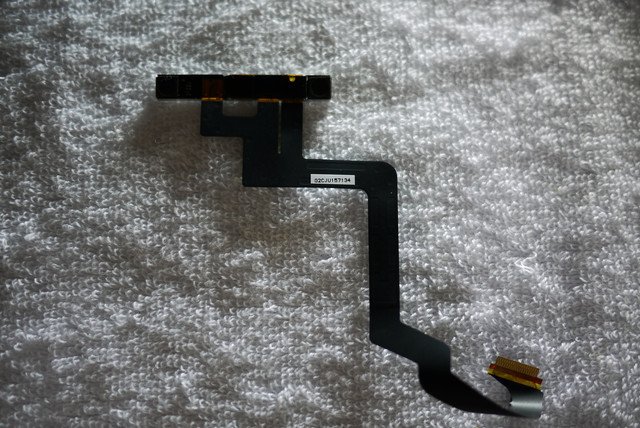

連接WIFI那條線的電路板...
