PS3規格型號：CECH-2507B(320G)

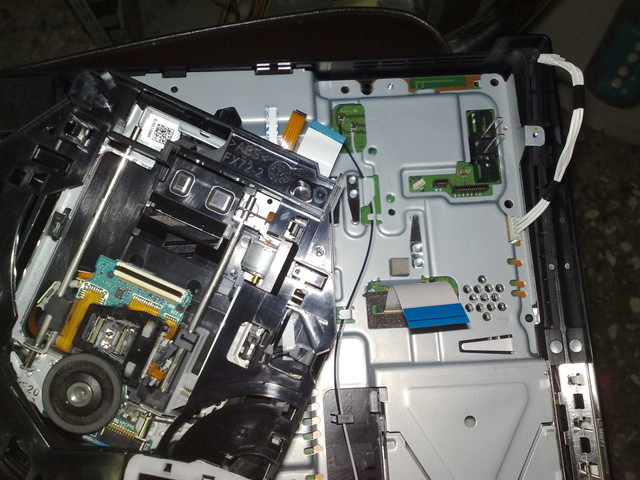

最大變更之處在於光碟機的排線通通整合到主機板上了...
拆個光碟機要多拆好幾顆螺絲，以及好幾條排線
除了光碟機之外~其他拆解照片就不多拍了
因為跟其他的薄型規格內部構造都差不多

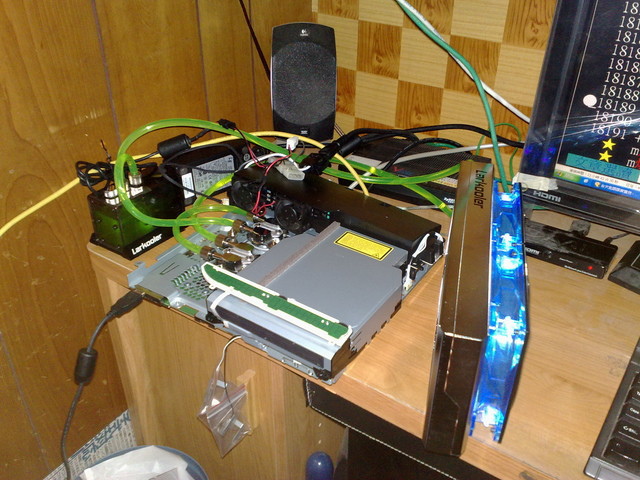

所以直接跳完成圖吧！
這次的水冷PS3有做一些小小的改善
電源供應器依然是壓在水冷頭上方
導致整個電源供應器產生歪斜狀態
所以根本不可能再組裝回原本的外殼之內

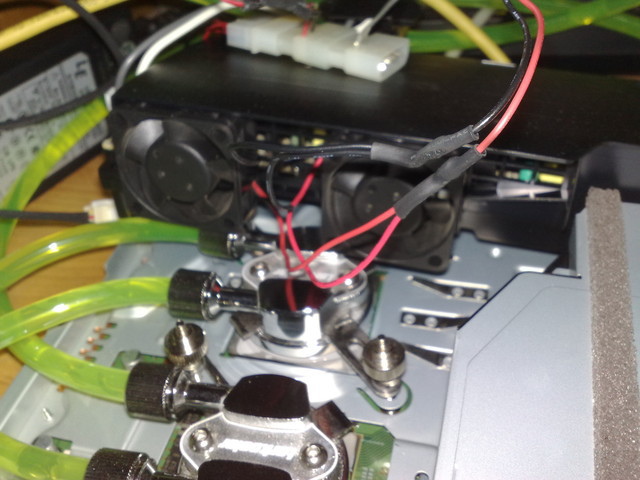

由於移除了原本的散熱風扇
導致變壓器無法散熱~所以這次特別加裝兩個小風扇

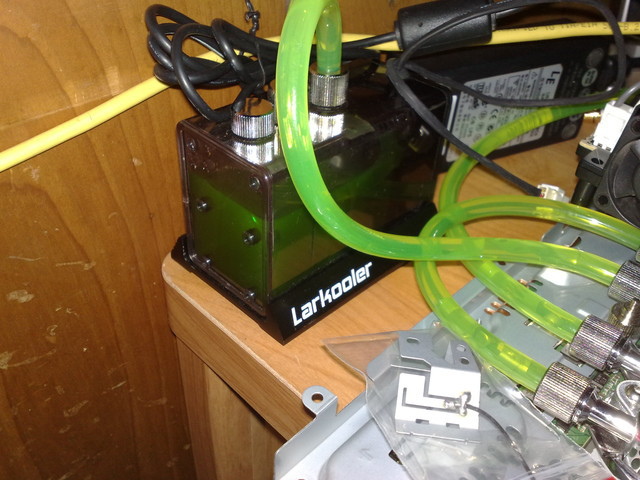

裝滿水冷液的幫浦裝置

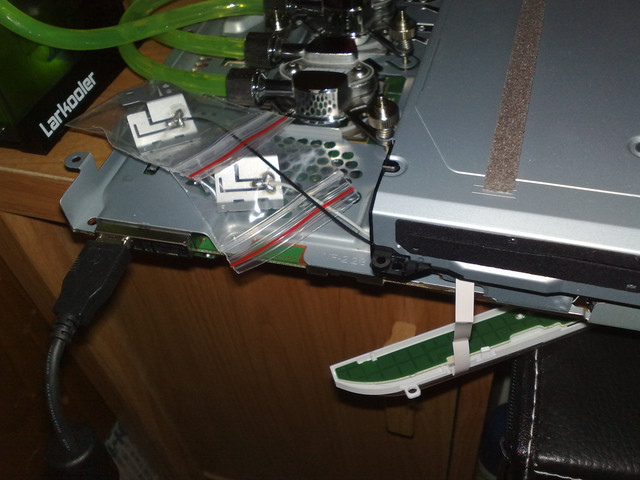

藍芽接收天線以及無線網路接收天線
另外用夾鏈袋裝起來
避免碰觸到主機本身的金屬外蓋~導致干擾，短路，等現象
水冷頭管線配置採用循環方式，先由幫浦經過一個水冷頭再流向另外一個水冷頭
之後再流入水冷排內進行散熱動作~才回到幫浦內，依序循環~

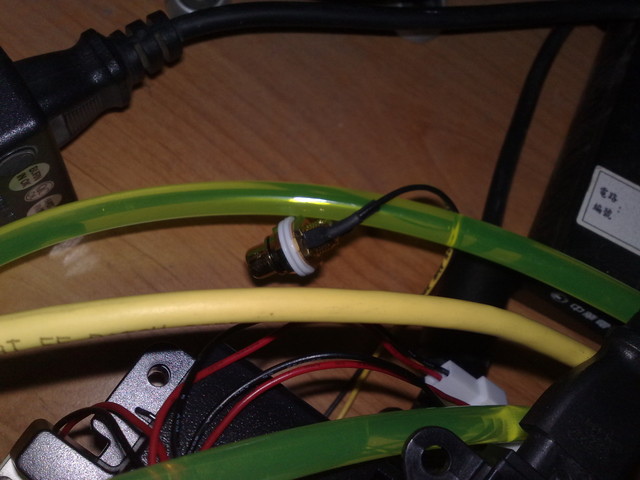

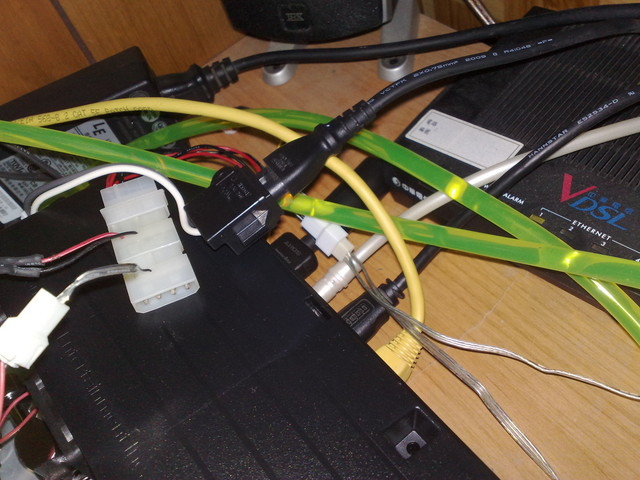

後方端子也另外做了小小的改造~
就是從光纖端子部分外接了同軸端子
形成了光纖跟同軸共存的型態

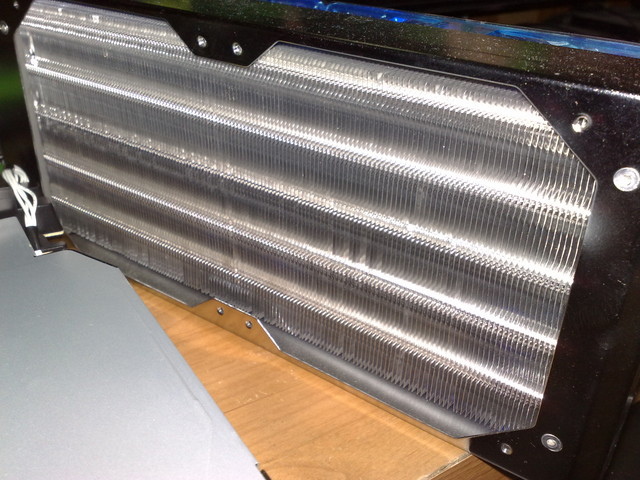

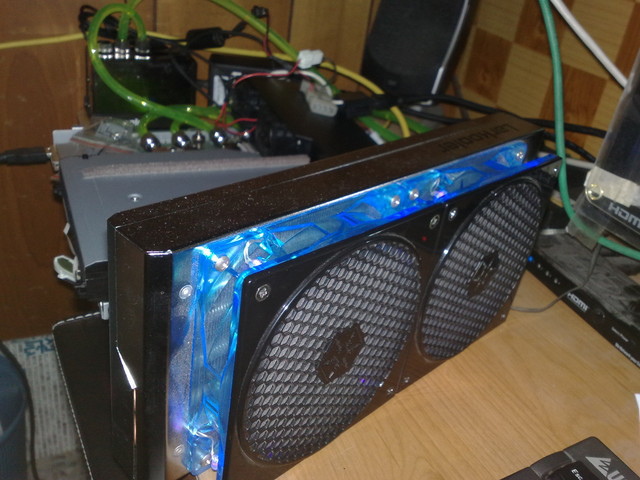

水冷排的特寫，分布均勻的散熱鰭片
再配上兩個散熱風扇~效果良好！
我的電腦真的很忙，又要玩PS3，又要看電視，還要看日劇，三不五時又要逛一下PTT~XD
