自從買了PS3薄機之後
當然是先給它換上厚機的500G硬碟啦！
正所謂老兵榮退總要交接一些東西給學弟嘛~XD

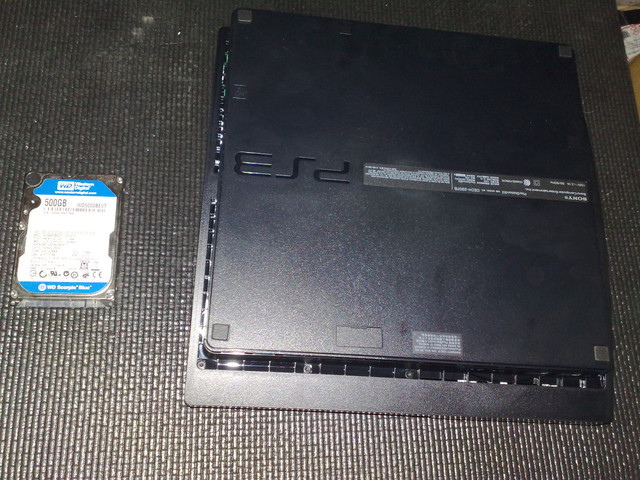

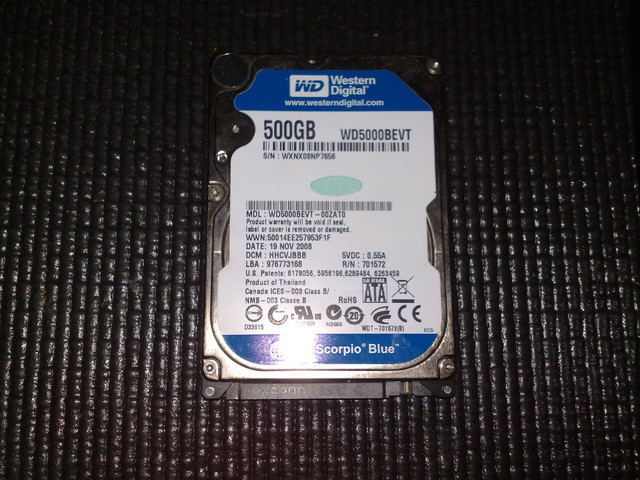

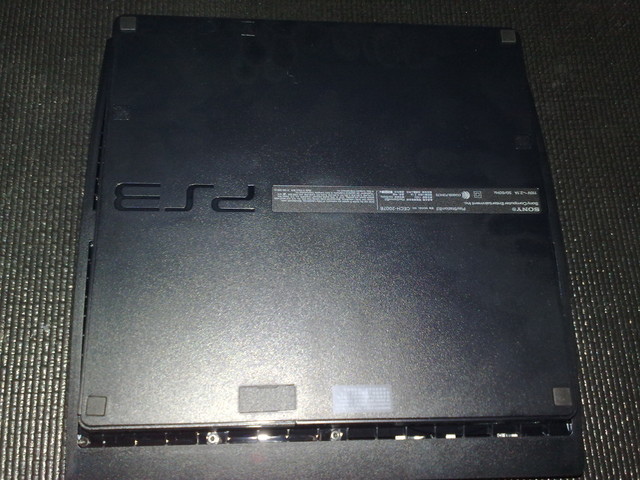

這是已經"翻肚"的薄機&500G硬碟
WD的~不知道多少轉= =?

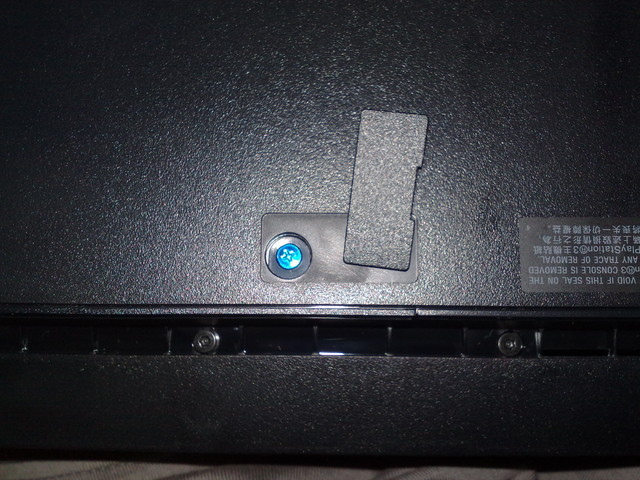

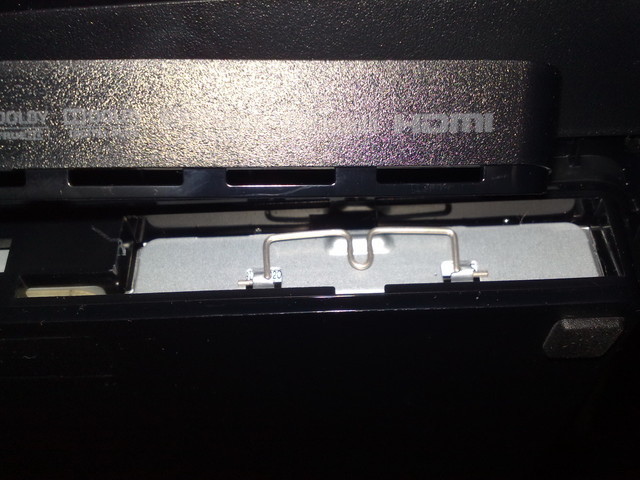

打開底部的硬碟蓋子~就可以看到藍色的螺絲了~是十字的！
之後把硬碟蓋向右推開即可看到內部了

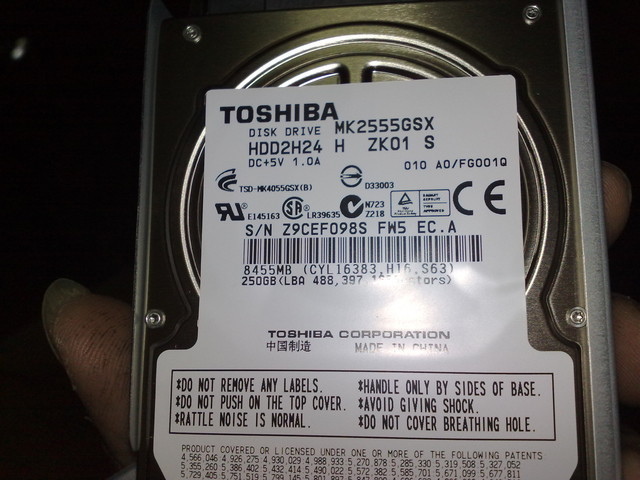

拉出來的250G硬碟~
中國製造的唷！
反正現在甚麼東西都嘛幾乎是中國製的= ="
之後更新韌體3.21的所有步驟就不多談了~
接下來就是準備把它分屍
很可憐...來我家不到24H就要被我給支解了= ="

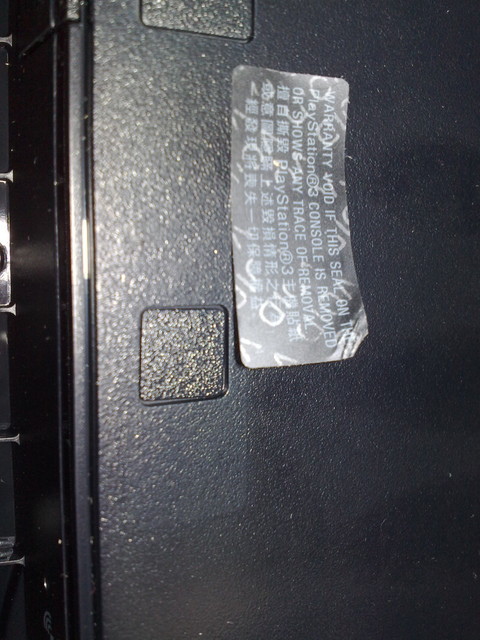

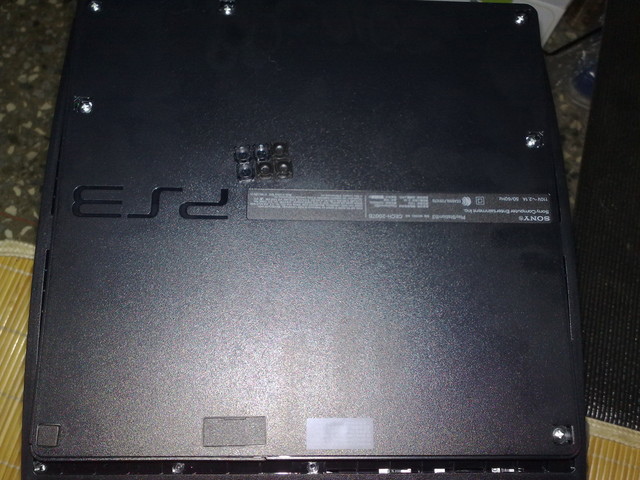

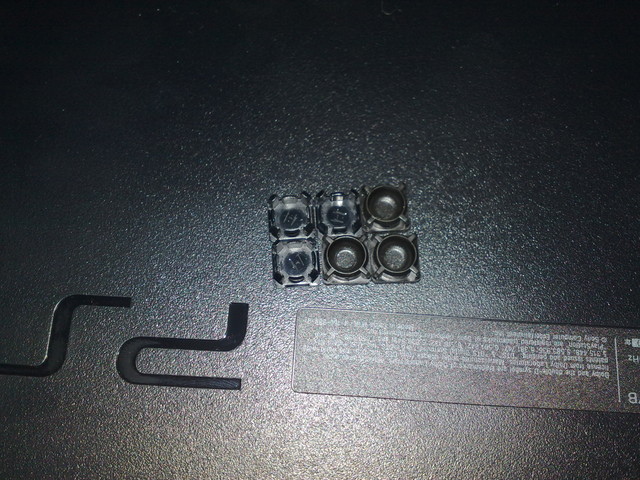

總共七個塞子(包含保固貼內)

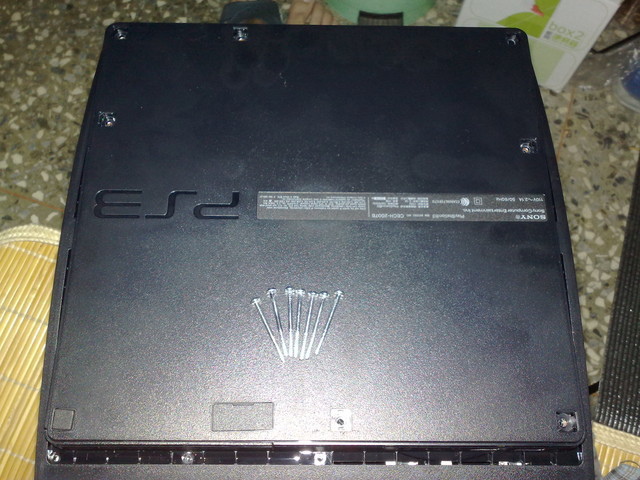

7支長螺絲配上一個黑心阿宅?!

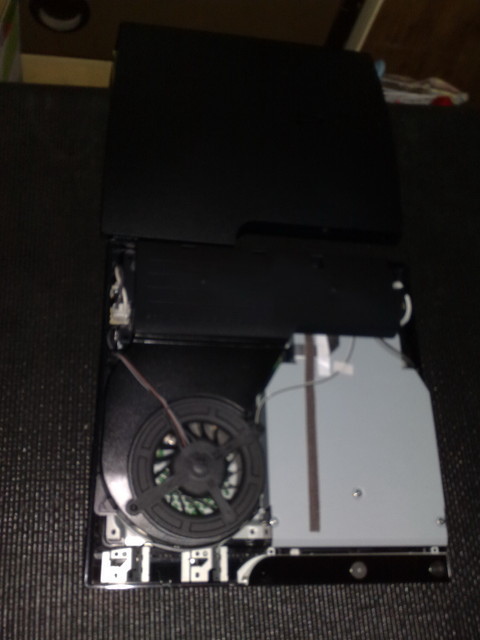

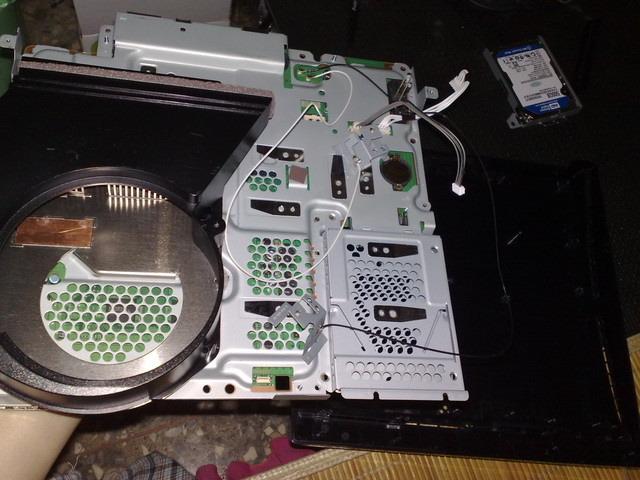

脫掉上衣~

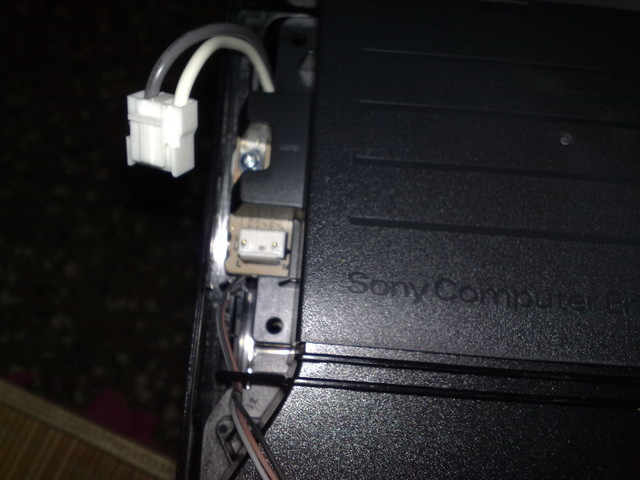

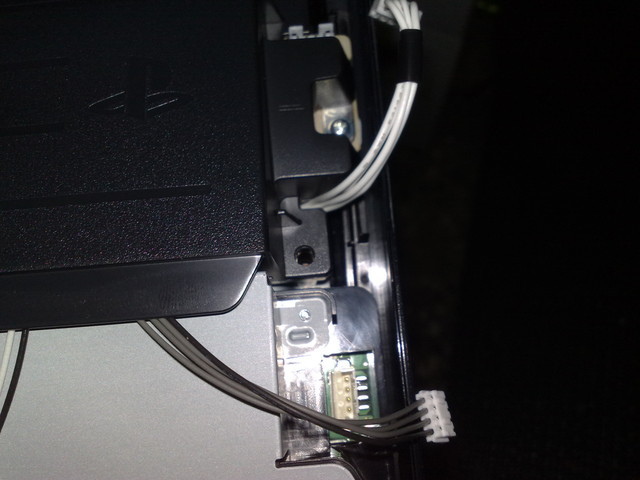

先來拆變壓器，拔除兩側接頭

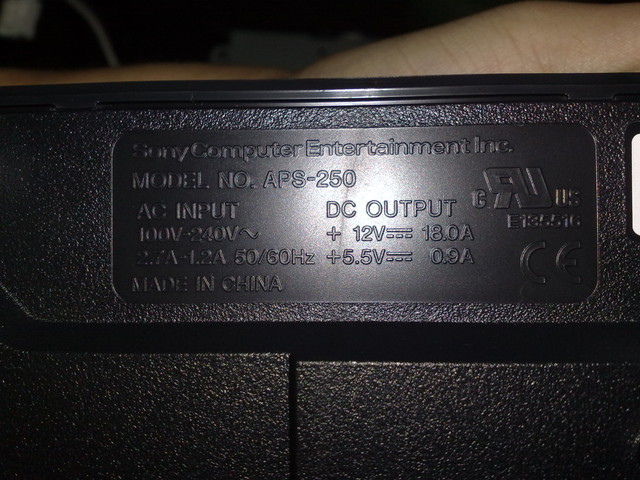

輸出12V共18A
5.5V共0.9A
當然還是中國製啦！

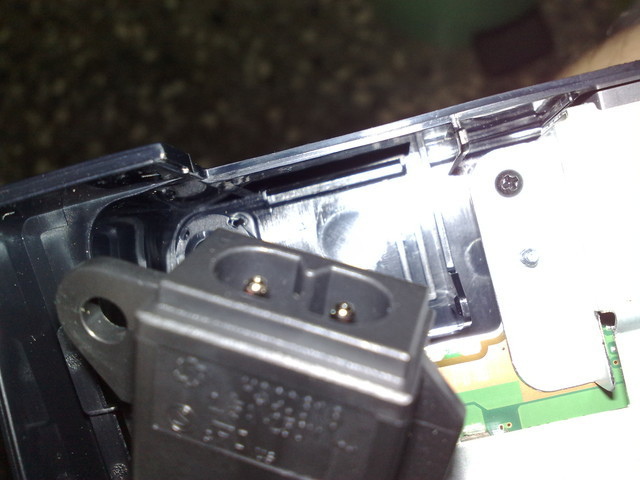

原本想說怎麼變壓器拆不下來
原來是底座的插頭在搞鬼...
所以要拆變壓器的時候，請稍微出點力
接下來拆風扇~

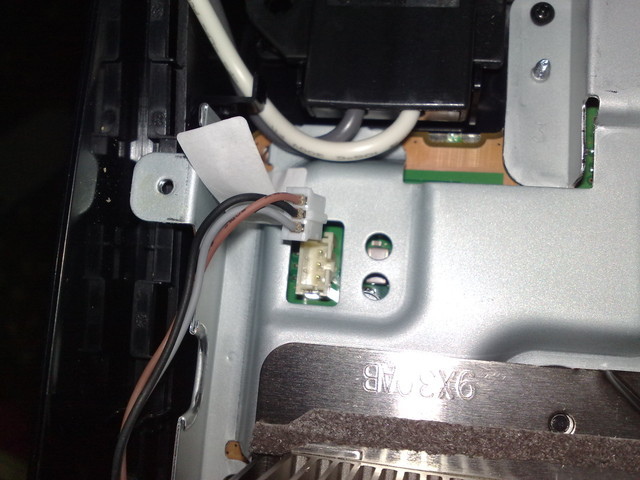

先拆接頭

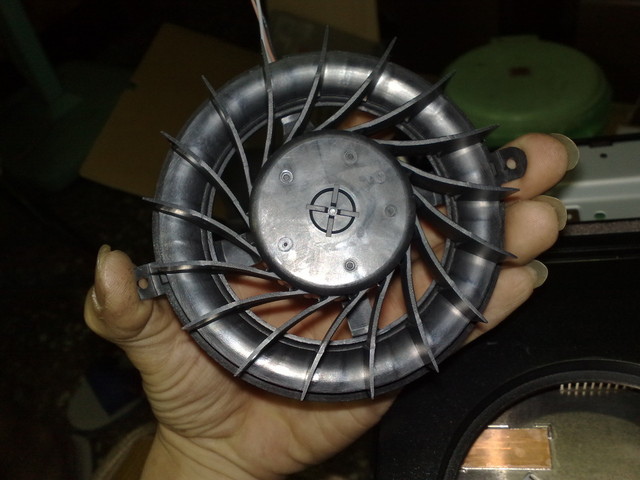

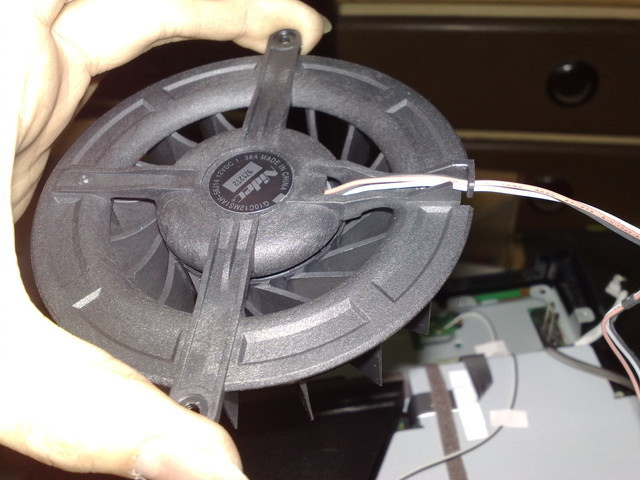

再拆風扇~風扇跟散熱鰭片是分開的~跟厚機一樣
扇葉部分比厚機多~

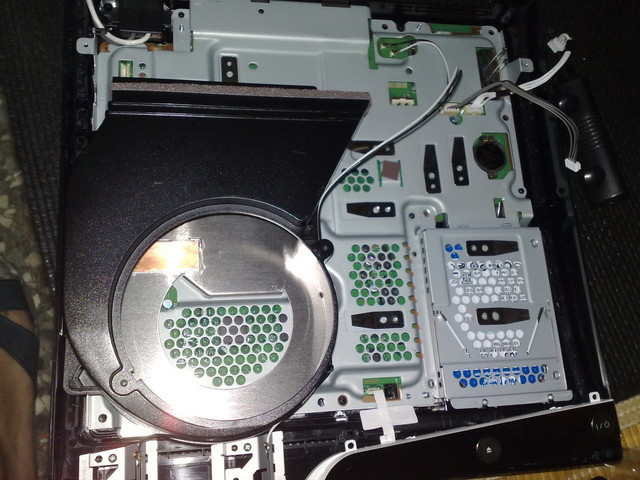

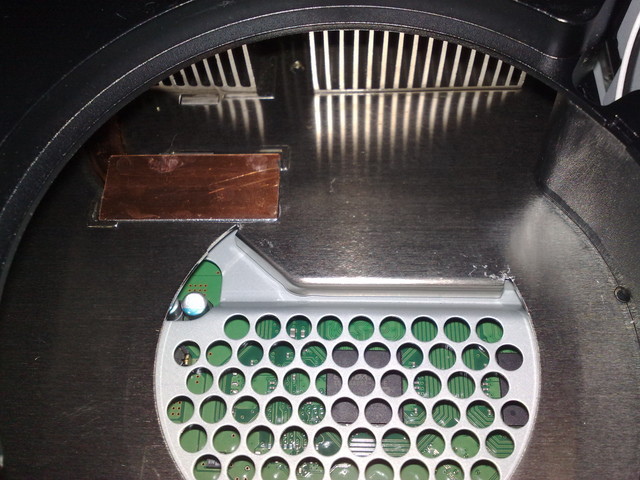

拿掉風扇厚的內部一覽，可以看到散熱鰭片

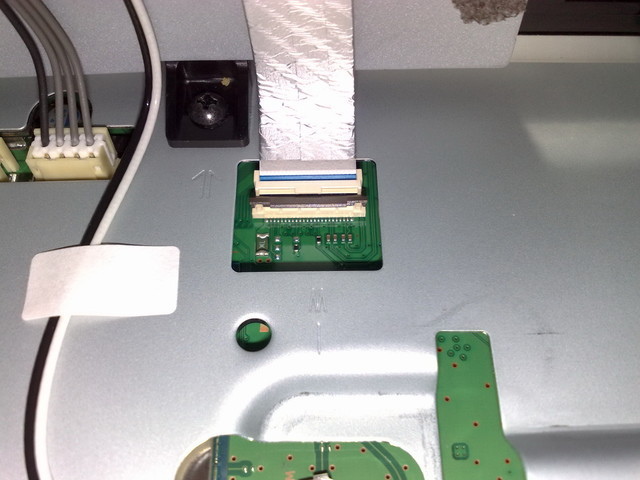

接下來拔光碟機排線
拆的方式跟厚機一樣
先把固定卡榫扳開，即可抽出排線

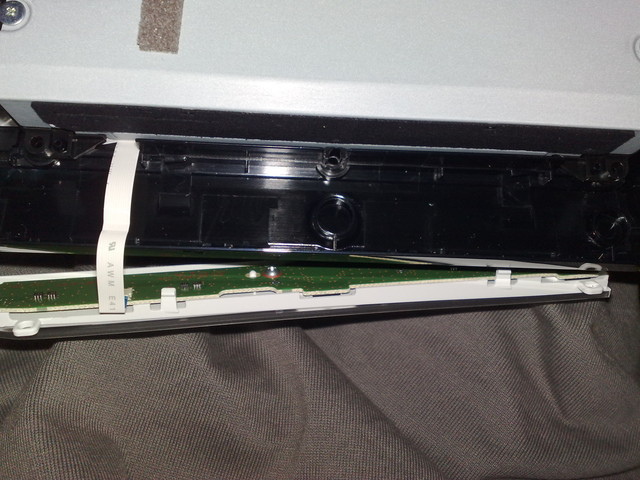

拆光碟機之前要先把前面板拆下來
因為前面板會壓著光碟機的邊邊

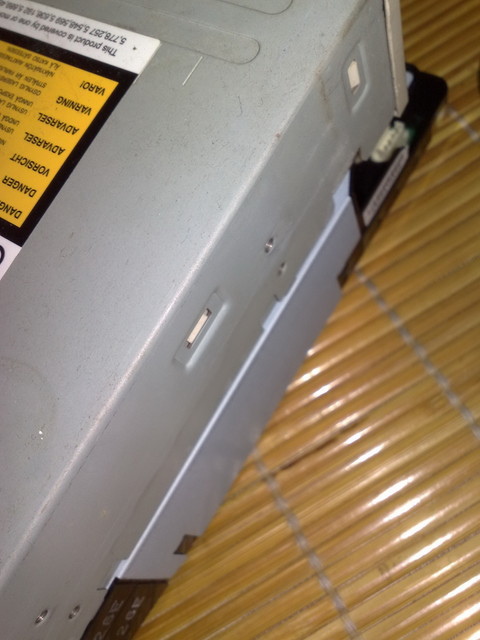

拆下來後感覺...好像比厚機小耶！

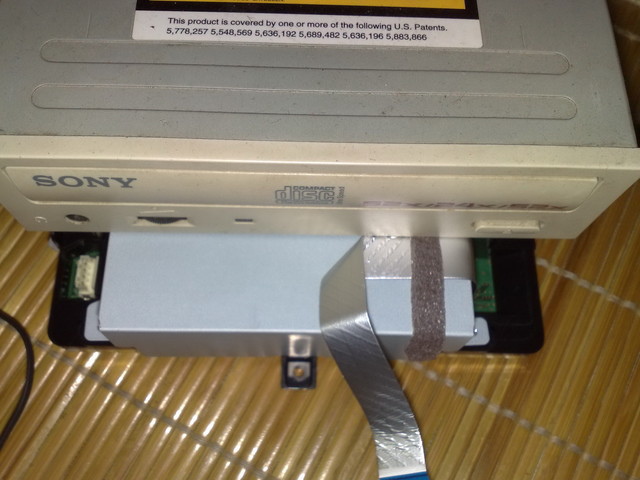

趕快拿出PC光碟機一比~
寬度剛剛好！
這樣薄機要土砲進PC機殼沒問題了~XD
再來就是最重要的工作了...拆主機板的時間到啦！

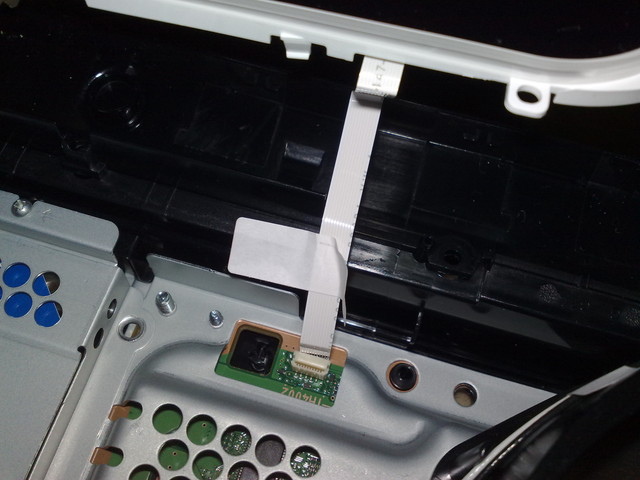

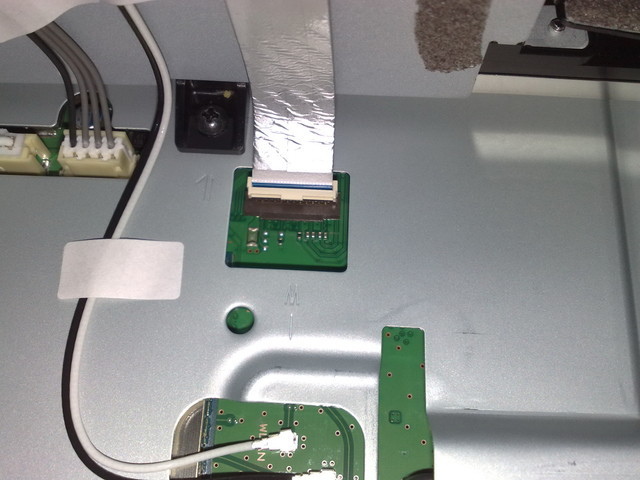

首先先把這個礙眼的前面板排線拆掉
注意，它很小~超難拆，也不好裝回去！

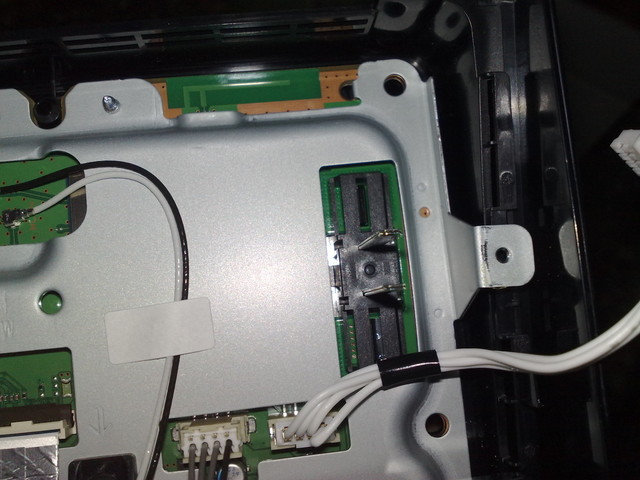

再來拆後面插座部分

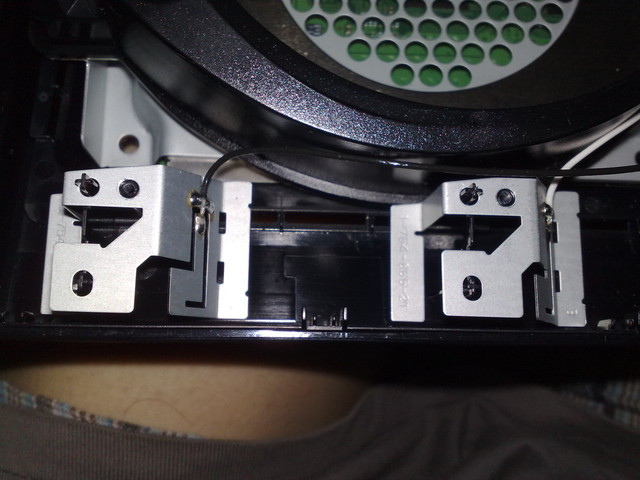

拆這兩個鐵片~一個是無線網路的接收，一個是藍芽的接收(聽說是這樣啦，我也不清楚...)

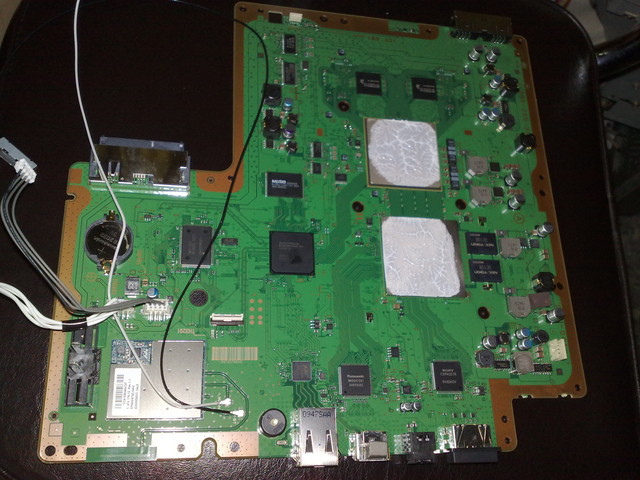

所有看的到的螺絲拆光後，主機板就起來囉！

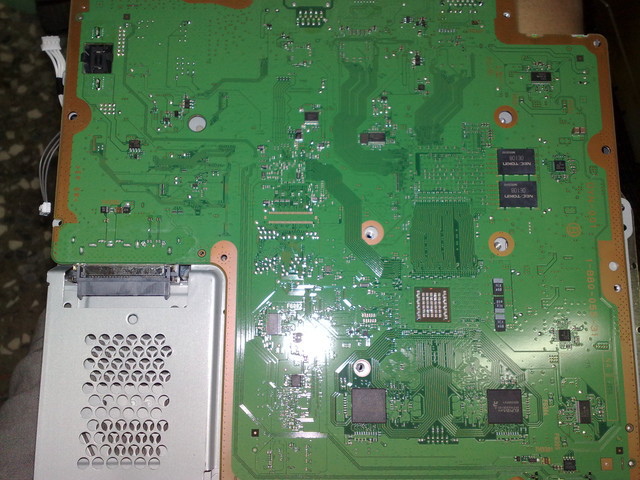

主機板背面照片~

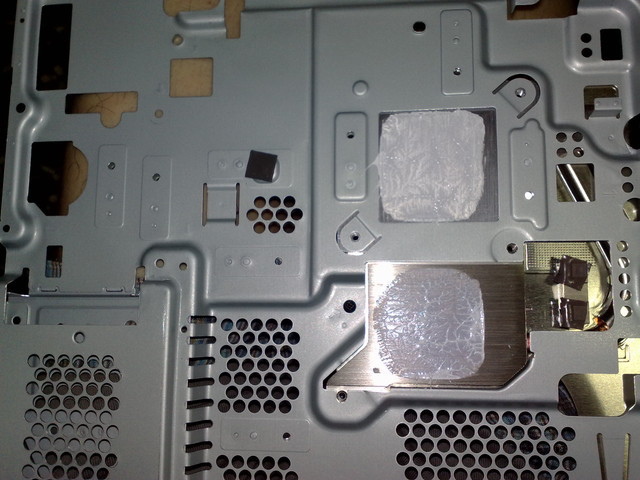

原廠的散熱膏~

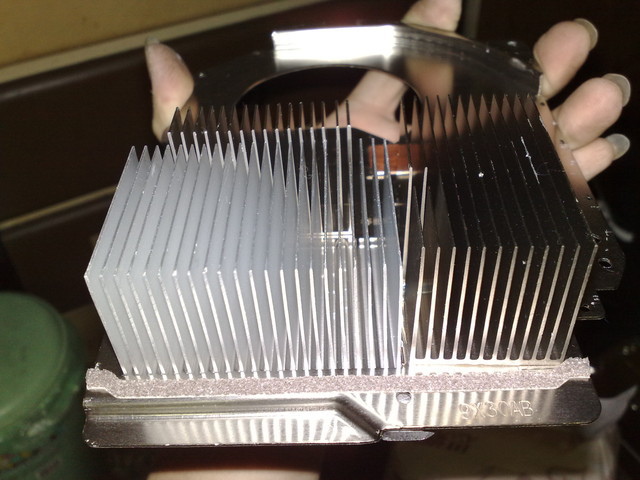

拆掉外殼的散熱鰭片~
這邊還發現散熱鰭片的螺絲沒有鎖緊= ="
鬆鬆的...

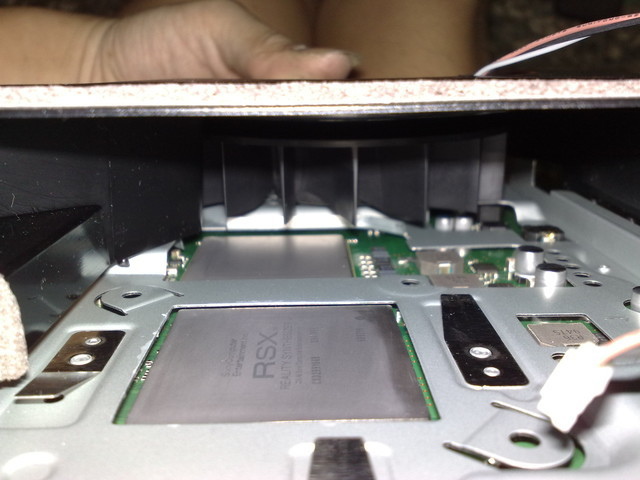

把外蓋跟風扇放回去比對位置
原本是要保留風扇的，因為風扇還會去吹變壓器...
不過看來是沒得保留了...

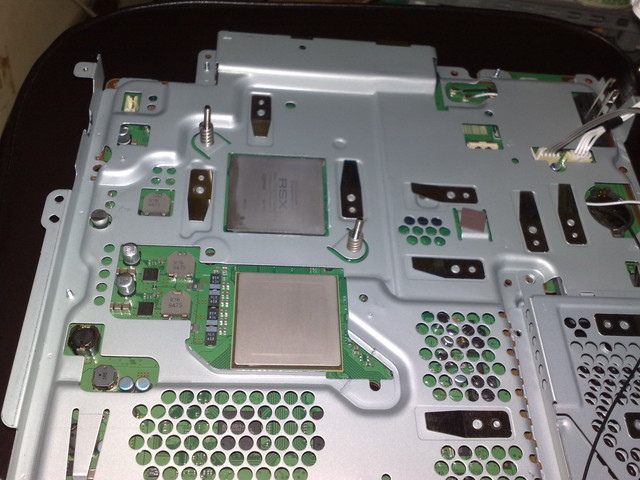

接下來就把螺柱放上去，準備固定水冷頭

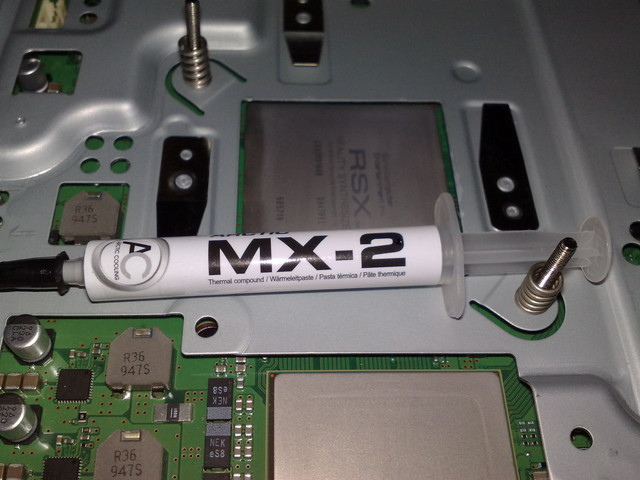

拿出大家推薦的~MX-2散熱膏

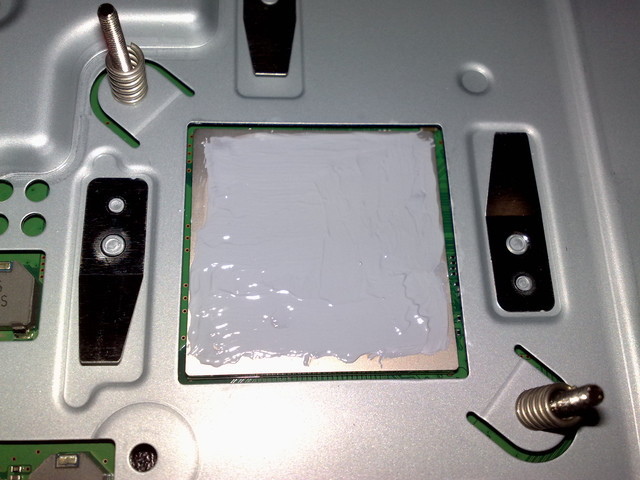

嗯~隨便塗塗XD~
反正電子產品會壞就是會壞
再怎樣保養也沒用...
外殼保護好好的，還蓋布...
就真的逃不了死亡黃燈的魔掌嗎?!
未必唷~~~

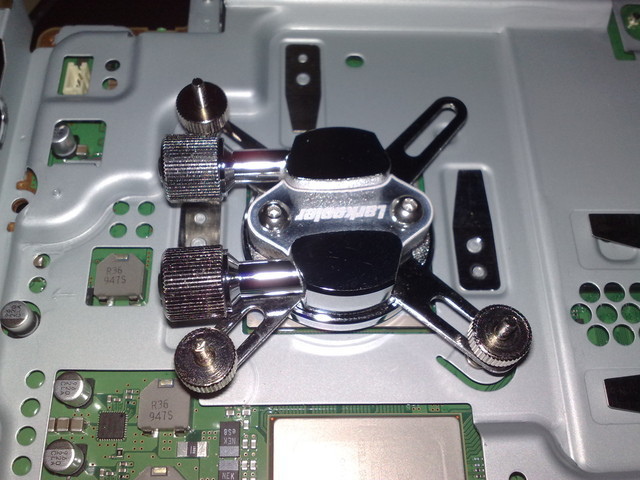

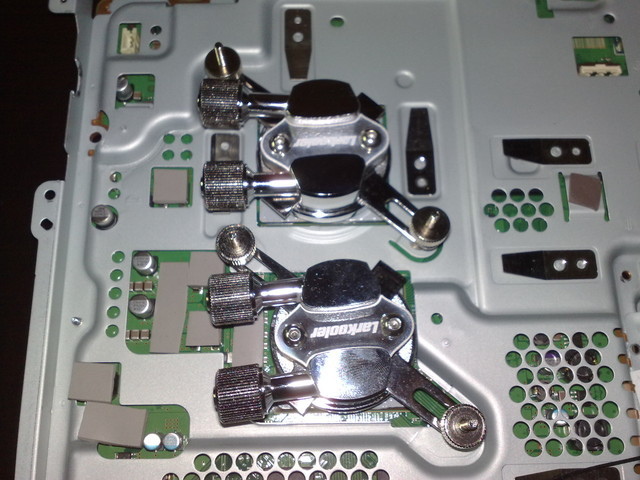

放上水冷頭！
可是後來發現...這樣我要上另外一個水冷頭的時候
就會有鐵片交叉到~這樣就鎖不平均了...

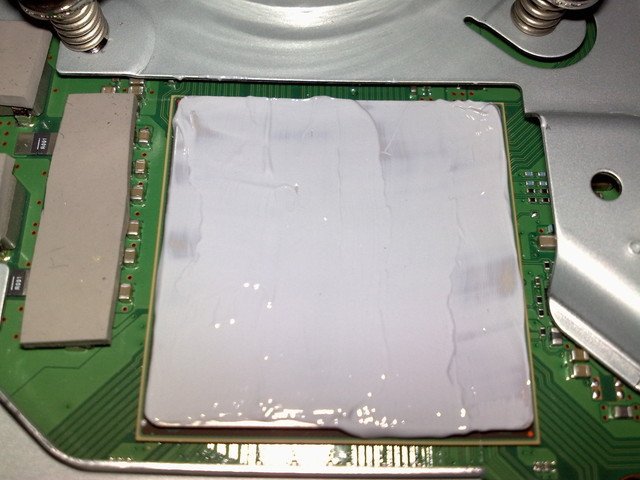

另外晶片照樣隨便塗...XD
由於鎖點鐵片會卡到，馬上衝去朋友的機車行借工具
把多餘的鐵片剪掉！
這邊特別感謝小明的熱心幫忙~！
因為他對北斗有愛可惜他是買XBOX360~沒勸敗到他買PS3>_<

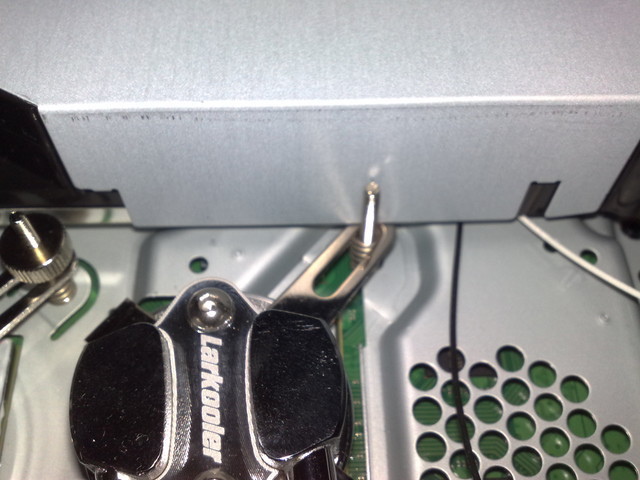

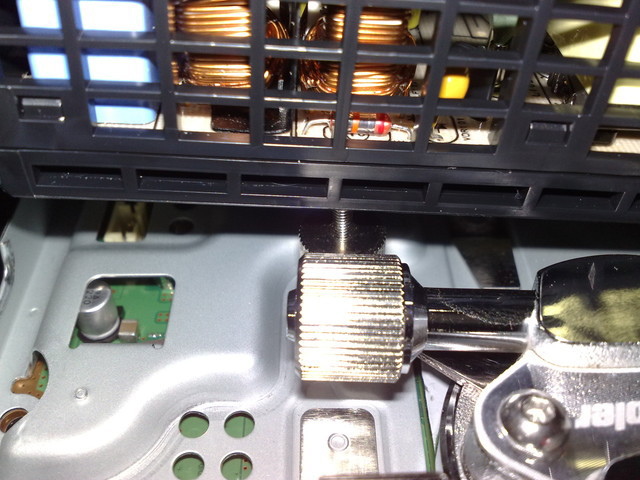

後來要裝光碟機跟變壓器的時候發現~會被螺柱頂到~甘!!!
算了= =先撐著用...以後有空再修正

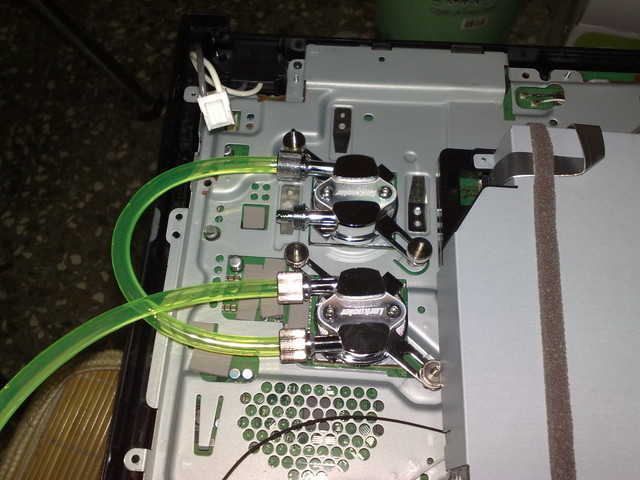

管線也失誤...原本是打算中間兩個互接
但是因為管子只能彎一個方向
我要反彎的話就被折到了...唉~
山不轉路轉，只好這樣走線

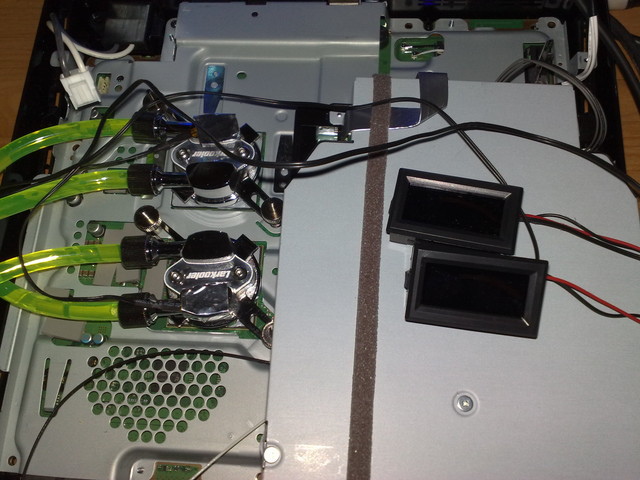

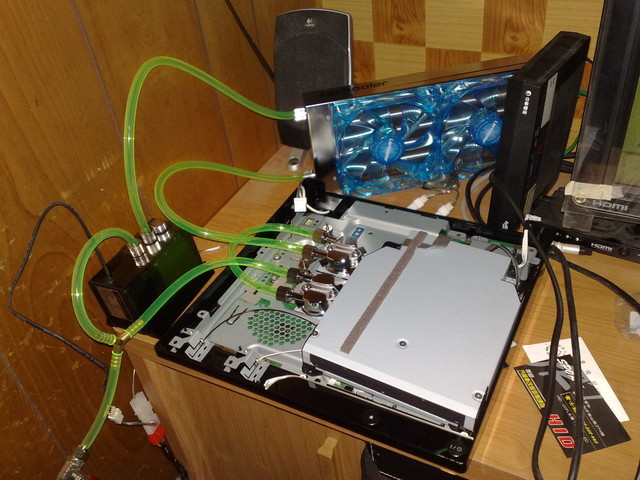

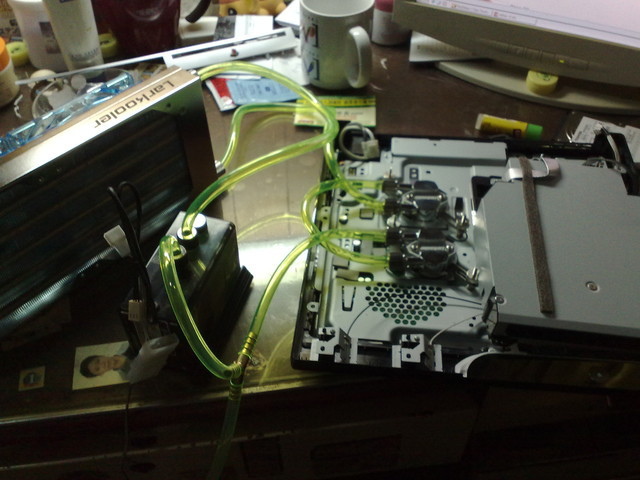

整體大概就這樣完成了，下面接了個三通管路
以後要換水的時候比較方便漏水(有裝水龍頭)
趕快搬回房間做測試~變壓器則是自己改成大4 PIN的接頭~
在左下角紅色部分~有看到嗎?!
水冷啟動！
啟動後要先加水，因為幫浦開始把水送到各個部位...
水位過低的時候，幫補還會嗶嗶叫~蠻不錯的設計！

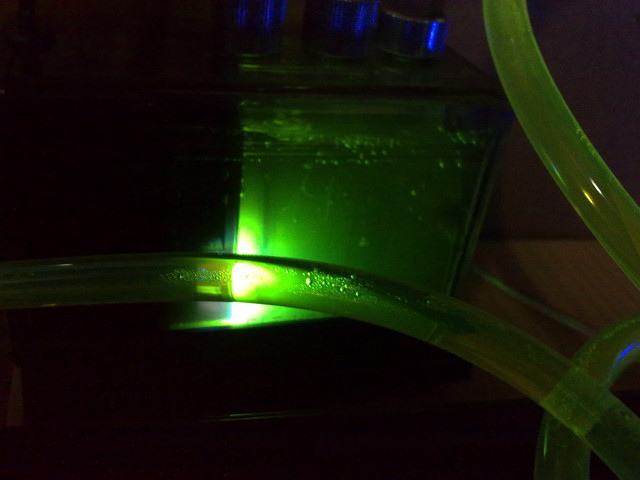

幫浦會透出綠光~蠻帥的！

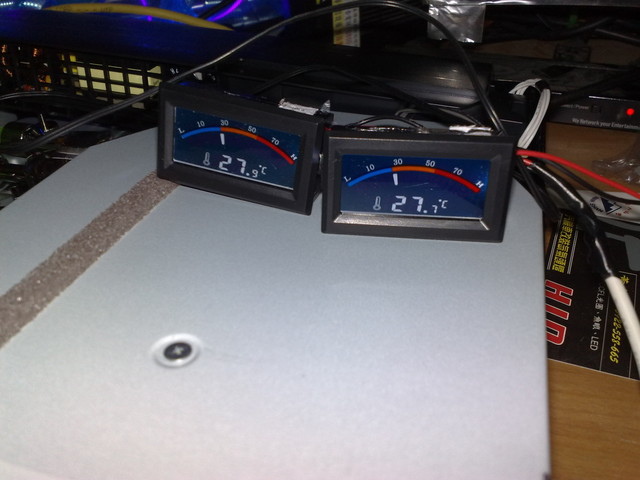

接下來就把兩個水冷頭放上溫度監控

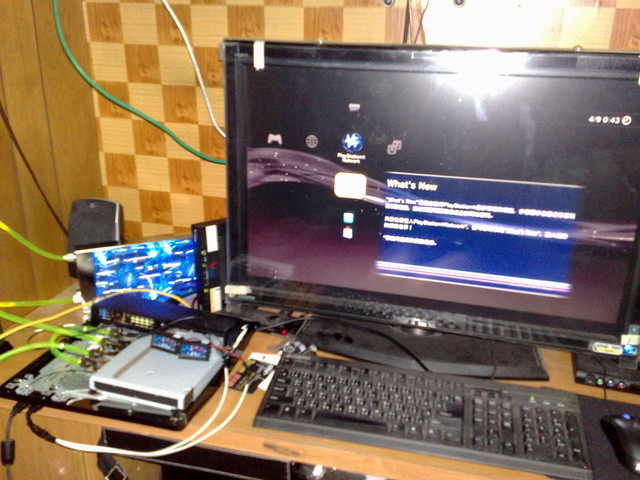

開機啦~XD
溫度顯示也很正常~剛開機在27度左右(室溫嗎?!)
打完這篇文章大概花了我...半小時有吧?!
這期間一直在開機運作中
溫度目前最高也只到30度~
目前只怕變壓器過熱...改天要來幫它加個風扇好了= =+
