幻羽星塵

因為我現在車上裝的是新產品FT九彩高反差儀表
PS：詳情請看我的相本~XD

所以我把之前裝的VIP儀表給拆了下來
之前一直沒有勇氣面對那一排的液晶
因為之前替儀表做高反差的時候
有稍微看過內部構造，要改背光一定要把液晶解焊
但是改轉速背光的話就不用拆到液晶
俗話說：工欲善其事，必先利其器！
所以我買了溫控烙鐵，這東西要價一千多
真的...有點貴= =
原本買來是要來改我的N82背光的
把白色改藍色~
不過先拿它來改儀表燈吧！

首先，當然是先請主角登場！

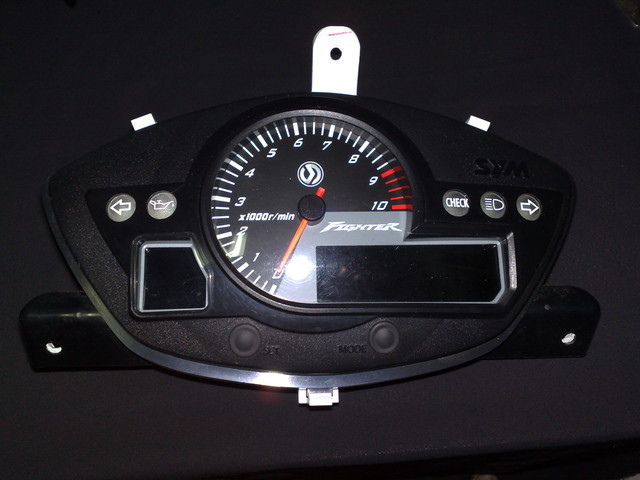

FIGHTER-VIP儀表一個！

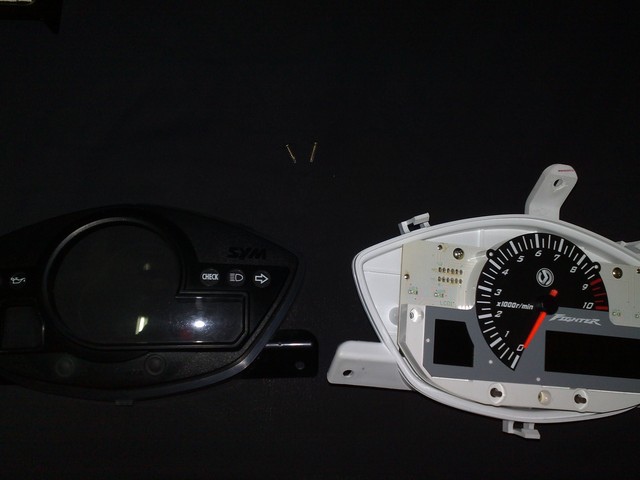

先把背部兩個螺絲轉開，以及正面三個卡隼翹開，這樣就可以把儀表上下蓋分離了！

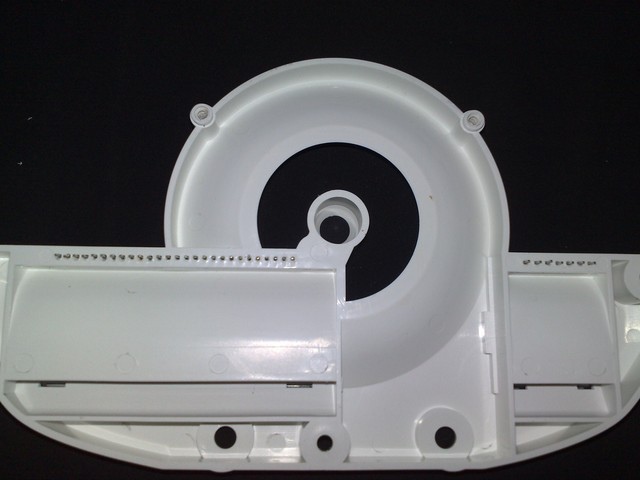

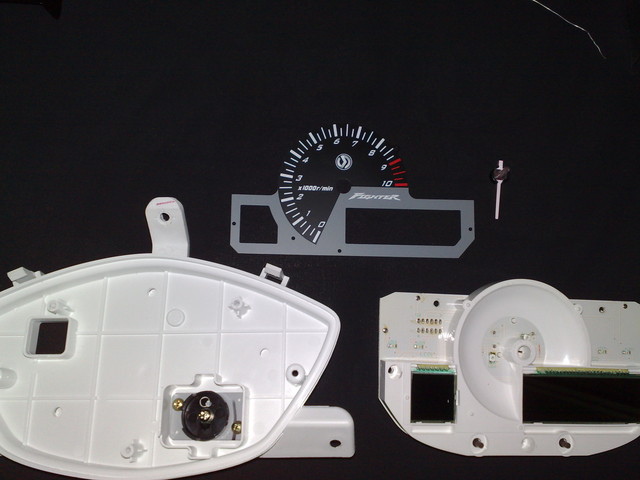

再把其餘螺絲轉開，導光指針，導光背板拆除，就可以把內部機構整個拿出來了！

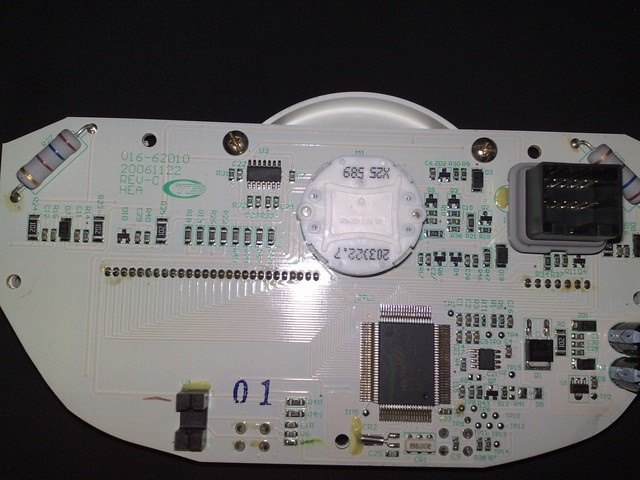

電路板先來一張！


液晶解焊後來一張，超難解焊的=___="

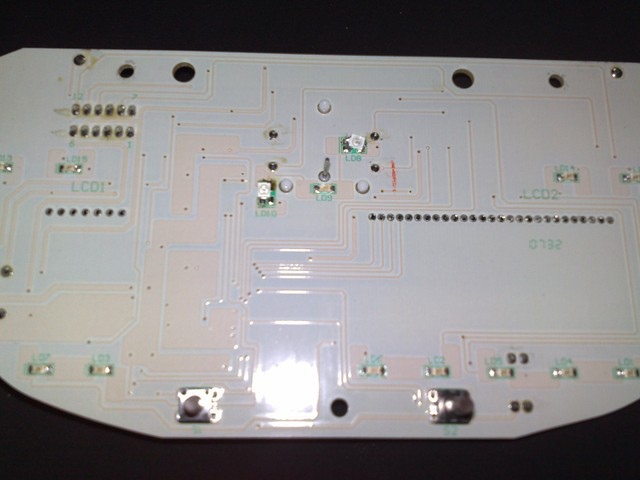

電路板正面圖，轉速指針的上面跟左邊有兩個PLCC規格的SMD，跟FT儀表的規格相同
從照片可以看出它是歪的~XD，沒有焊的很好，原廠是白色，我把它改為紅色了

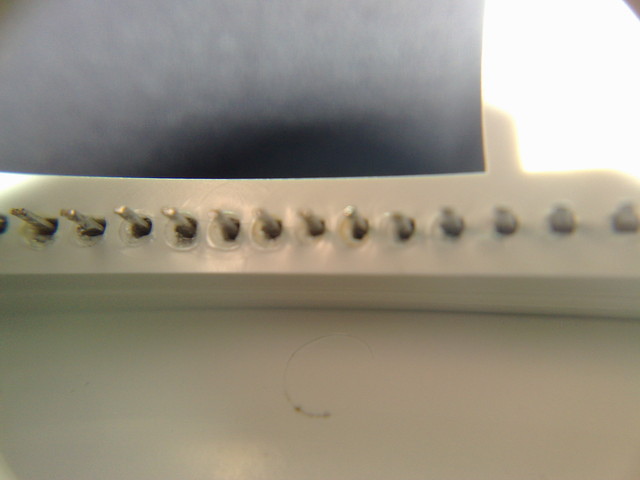

液晶針腳特寫！


本日重點，要換色的SMD，規格不詳，至少它比新勁戰的時速背光SMD還要大！

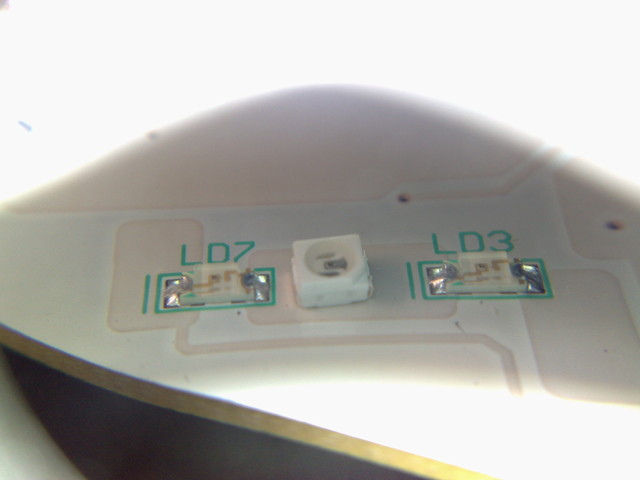

PLCC規格與不知名的規格兩種SMD比較

後續...
我把顏色換好了，不過沒有用實車測試，因為我車上現在有兩種儀表的接頭
我把原廠接頭跟VIP接頭全部接在一起了，這樣我哪天想換VIP儀表
只要換個接頭即可，挺方便的~XD
不過我的車子送去工廠做整理了
所以...等車子回來再補圖吧！
